西门子PLC  s7系列plc modbus地址对照表 S7-200的modbus地址对照表

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-04-05

S7-200的modbus地址对照表

00001至00128是映射至Q0.0
-
Q15.7的离散输出,
10001至10128是映射至I0.0
-
I15.7的离散输入,
30001至30032是映射至AIW0至AIW62的模拟输入寄存器
40001至4xxxx是映射至V存储器的保持寄存器。
所有Modbus地址均以1为基位。

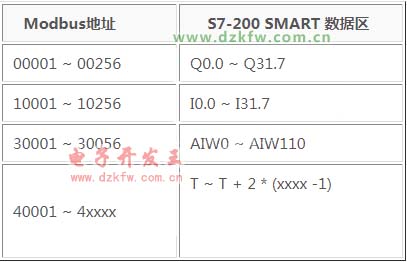

下表显示映射至S7-200地址的Modbus地址。
00001
Q0.0、00002
Q0.1、00003
Q0.2
00127
Q15.6、00128
Q15.7、10001
I0.0、10002
I0.1、10003
I0.2
10127
I15.6、10128
I15.7、30001
AIW0、30002
AIW2、30003
AIW4
30032
AIW62、40001
Hold
Start、40002
HoldStart+2、40003
HoldStart+4
4xxxx
HoldStart+2
x
Modbus地址与Modbus的功能码是两个概念。根据 Modbus 通信协议,Modbus 数据的地址使用 0*x、1*x、3*x 和 4*x 的形式,分别表示数字量输出、数字量输入、模拟量输入等数据地址。在使用 S7-200 的指令库时,Modbus 数据地址与 S7-200 的 I/O 和数据存储区地址间有特定的对应关系。
Modbus 地址所访问的数据,是通过各种“功能”读写而来。功能码是 Modbus 地址的底层。如果 Modbus 通信的一方提供的所谓 Modbus 协议只有功能码,则需要注意了解此功能号与 Modbus 地址间的对应关系。

西门子PLC  s7系列plc modbus地址对照表

   例如:地址:40040;对应S7200地址:VW78;对应S7300地址:DB1.DBW78;



Tags:西门子plc,modbus地址
