NE556双定时器芯片的引脚图及功能配置、特性、使用方法及应用领域

作者：佚名文章来源：本站原创点击数：更新时间：2023-01-19

NE556定时器芯片是双版本NE555，这意味着NE556在其内部具有两个定时器。众所周知，555芯片由于其可靠的性能和应用而已经使用了很长时间。NE556还可以用于所有这些应用，因为它可以与CMOS技术一起使用，因此我们可以在一个封装内安装两个具有改进特性的计时器。

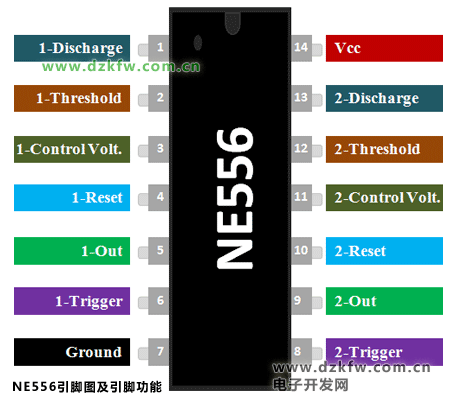

NE556引脚图及引脚功能：

引脚序号	引脚名称	引脚功能
1,13	Discharge	集电极开路输出，在间隔期间对电容器放电(与输出同相)。当电压达到电源电压的2/3时，它将输出从高切换到低
2,12	Threshold	将施加在端子上的电压与2/3 Vcc的参考电压进行比较。施加于该端子的6 I幅度的电压负责触发器的置位状态
3,11	Control Voltage	控制阈值和触发级别。它决定了输出电压I波形的脉冲宽度。施加于此引脚的外部电压也可以用来调制输出波形
4,10	Reset	施加于此引脚的负脉冲用于禁用或复位定时器。当不用于复位4 I目的时，它应连接到VCC，以避免误触发
5,9	Out	此引脚通常连接到负载，因为它是唯一具有输出驱动波形的引脚
6,8	Trigger	负责触发器从置位到复位的转换。定时器的输出取决于施加于此引脚的外部触发脉冲的幅度
7	Ground	接地参考电压0V
14	Vcc	电源电压(典型值= 5V，最大值= 18V)

单个封装中的两个精密定时器
典型工作电压为+ 5V，最高可承受+ 18V。
输出引脚的源/吸收电流为150mA
最小阈值电压为2.4 @ Vcc = 5V
工作温度为70摄氏度。

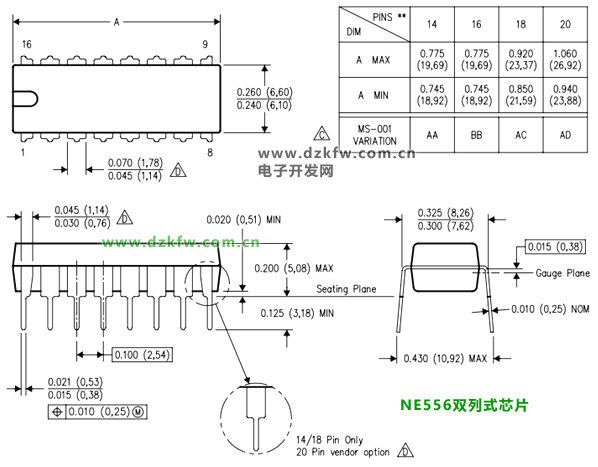

提供14引脚PDIP，SOIC和VSSOP封装

NE556是经典555定时器IC的后继产品。在一个封装中有两个定时器。这减少了系统的尺寸和复杂性。555和556的功能和引脚说明相同。

在应用方面，NE555和NE556都是相同的，因此，如果您想了解定时器IC的基本知识，请仔细阅读NE555页。由于NE556是14引脚双定时器封装，因此所有定时器引脚都有两组（阈值，输出，触发，控制电压，放电），并且两个定时器共享相同的Vcc和接地引脚。

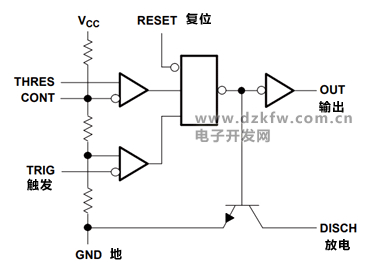

定时器IC是定时和脉冲生成应用中最常用的IC。由于其不同的操作模式，它们可以将自己应用到各种应用程序中。它们非常容易理解，如果我们看一下内部的组件，如下所示。

有3个值为5K的电阻，该IC的标志性名称为“ 555 Timer”。它具有双比较器和触发器，这将使该IC以三种不同的模式工作，例如Astable，Monostable和Biistable（Schimitt）模式。
