盖革计数器原理_盖格计数器的作用_一款盖格计数器电路

作者:佚名    文章来源:本站原创    点击数:1083    更新时间:2023/8/25

盖革计数器原理

  盖革管的全称是盖革-米勒管(G-M tube),是由卢瑟福(Ernest Rutherford,就是高中物理课本里那个提出“有核原子模型”的人)和德国物理学家盖革(Hans Geiger)于1908年共同发明,又由盖革和他的博士生米勒(Walther Müller)在1928年合作改进的。从此之后,盖革管的设计就基本不再改进了。核辐射包括α粒子流、β粒子流、γ射线三类,而盖革管则可以探测其中的一种或几种,视具体型号而定。

盖革管的全称是盖革-米勒管(G-M tube)

  1、盖格计数器,主要由一中空金属圆柱体c及一金属导线w所组成,w与c电绝缘且与其轴平行。c内装有低压约50 托的氩气(约为1/15大气压),加适量的电位差到c与w间,使得w处于较c高的电位,但仍不足以使氩气放电。此时若有粒子或其它射线由很薄的视窗a进入,将会使圆柱筒内的氩气离子化,游离出的电子将被带正电的导线w所吸引。

  2、正当电子向着w加速时,它会与其它氩原子碰撞并击出更多的电子,如此依序产生更多的电子流向w移动,并产生一极短的脉冲电流,再经由适当的放大装置g,这些脉冲电流可产生熟悉的答答声,或推动计数器而精算出进入c内辐射粒子的数目。

盖格计数器的作用

  目的是从地球表面用盖格计数器来探测背景辐射计数的变化来侦测M级和X级太阳X射线耀斑,背景辐射的计数是由宇宙射线和地球外壳的放射性材料引起的,宇宙射线来自于深邃的太空和太阳上的太阳耀斑,为了测定这个项目每隔一小时就用盖格计数器探测背景辐射计数然后做出了背景辐射计数并得出M级与X级太阳X射线耀斑的图表。

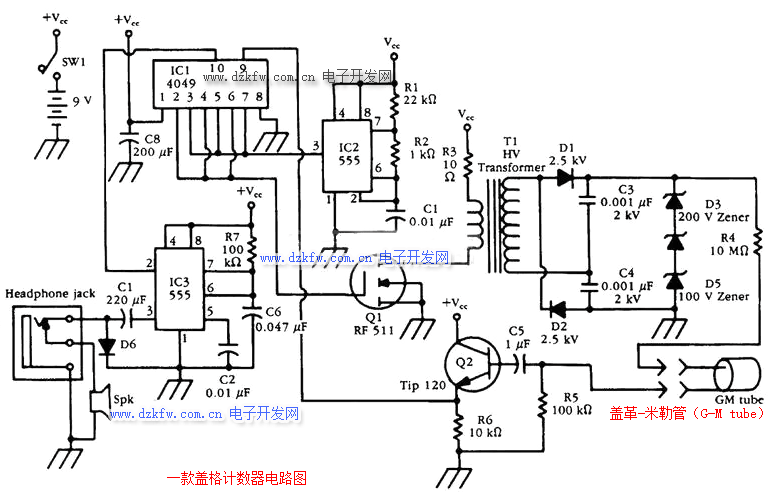

一款盖格计数器电路

一款盖格计数器电路
一个高压发电机(IC1, IC2, Q1, T1和相关的元件)为G-M管提供电流。GM管产生的脉冲经过Q2和IC1到脉冲发生器IC3上,IC3驱动一个扬声器发声。
