西门子PLC 编程实例S7-200 Smart PLC 一盏灯交替闪烁梯形图实例,TON定时器指令

作者:佚名    文章来源:本站原创    点击数:8307    更新时间:2022-11-04

程序说明:

控制q0.0间歇输出,使其实现一盏灯交替闪烁,通过TON定时器功能实现;

M0.0接通后,T37和T38分别开始计时2秒和4秒,T37计时2秒 后T37常开触点接通,T38计时4秒后,T38常闭触点断开,T37和T38定时器复位,T38用于循环。

M0.0接通后,Q0.0接通,指示灯亮,T37定时时间到,T37常 闭触点断开,指示灯灭。

接通定时器延生阅读:

I/O分配表:

i0.0 启动按钮
i0.1 停止按钮
m0.0 中继
q0.0 指示灯

监控:

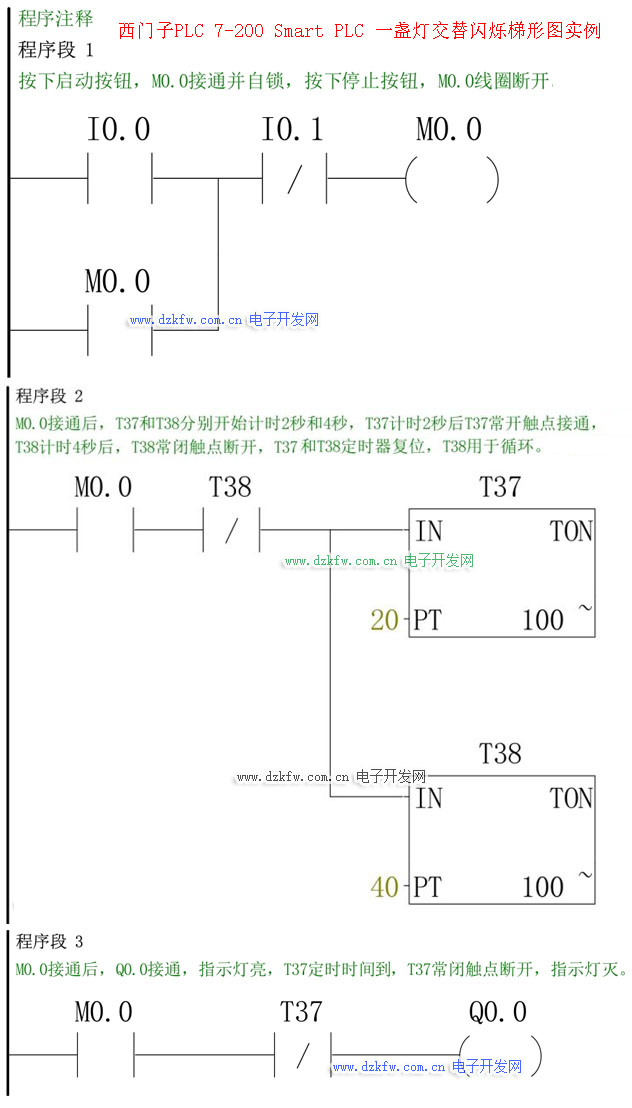

梯形图程序:

西门子PLC 7-200 Smart PLC 一盏灯交替闪烁梯形图实例


Tags:S7-200,smart,定时器,TON
