我们在学习任何一款PLC的时候，需要先熟悉PLC的硬件，为什么呢?#PLC学习#

因为这是要进行实操的一个设备呀，我们要做任何一个PLC控制项目，需要对PLC进行外围硬件接线，那么接线以及使用之前，我们就要了解这个PLC的硬件。
S7-1200是SIMATIC S7-1200的简称，是一款紧凑型、模块化的PLC，可完成简单逻辑控制、高级逻辑控制、HMI 和网络通信等任务的控制器。接下来，详细为你说下S7-1200和S7-200有啥区别 S7-1200的硬件主要由哪些部件组成

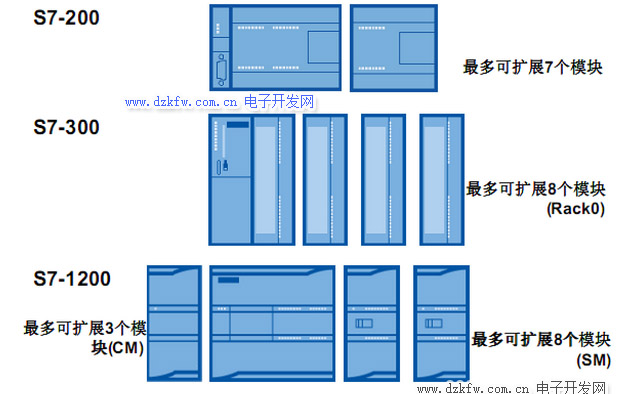

一、S7-1200和S7-200区别
7-200 smart与S7-1200的区别如下：

1、S7-1200的成本高，S7-200 smart的成本低。

2、S7-1200支持的点数高，达到280，而S7-200 smart支持的最大点数为250。

3、S7-200 smart应用环境大概是小型单机项目，1200就相应可以应用于更高点的地方，比如大些的单机项目或者一般性的联网项目。

4、编程环境1200在博图下编程，更利于与西门子的控制系统集成、对接。1200适合作为以西门子品牌为主集成的系统的子站、子系统。200smart继承200的特点，编程环境相似，利于使用以前的资源，和三方modbusRTU通信。

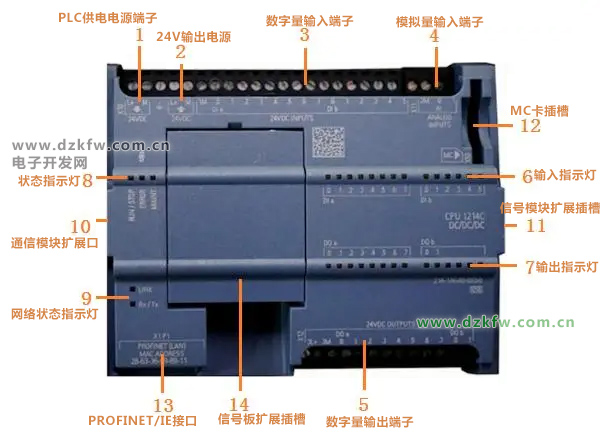

二、S7-1200 PLC的硬件结构:

那么这篇文章，我们就给大家介绍一下S7-1200 PLC的硬件结构，下面所述是以CPU1214C为例进行说明。


1、PLC供电电源端子

根据PLC的型号有所不同，可以是直流24V供电，或者是交流220V供电。如果PLC型号是DC/DC/DC、DC/DC/RLY的采用的是直流24V供电，如果型号是AC/DC/RLY的采用的是交流220V供电。

2、24V输出电源

PLC提供一个24V电源的输出，可用于给传感器或者模块供电。CPU1211C和CPU1212C可提供300mA电流，CPU1214C/1215C/1217C可提供400mA的电流。因为这个电流容量是有限制的，当我们使用的传感器或者模块的电流容量超过规定值时，就不能使用这个内置电源了。所以小编建议不使用，而是外部接24V开关电源。

3、数字量输入端子

开关、按钮、传感器、编码器等数字量信号或脉冲量信号可以通过数字量输入端子接入到PLC。1200PLC的输入接法可以支持源型接法和漏型接法。

4、模拟量输入端子

S7-1214C支持两路0~10V的电压信号的模拟量输入。当需要使用模拟量输入功能的时候，将一些传感器接到该输入端子。

5、数字量输出端子

数字量输出端子是用于接外部负载的，比如指示灯、继电器、电磁阀等。根据PLC的输出类型不同，接线方式也有不同。这里所讲的PLC输出类型指PLC是晶体管输出还是继电器输出，晶体管输出是接直流负载，继电器输出可以接交流也可以接直流负载。

6、输入指示灯

当有信号输入时，对应的输入指示灯会点亮为绿色。

7、输出指示灯

当有信号输出时，对应的输出指示灯会点亮为绿色。

8、状态指示灯

PLC上的状态指示灯有三个，STOP/RUN指示灯、ERROR指示灯、MAINT指示灯。STOP/RUN指示灯为绿色时表示PLC处于RUN运行模式，为橙色的时候表示PLC处于STOP停止模式，如果是绿色和橙色之间交替闪烁表示CPU正在启动。ERROR指示灯出现红色闪烁状态时表示有错误，比如CPU内部错误、组态错误等等，为红色常亮时表示硬件故障。MAINT指示灯是在每次插入存储卡的时候会出现闪烁的状态。

9、网络状态指示灯

包括有LINK和Rx/Tx指示灯，主要是用于显示网络连接状态的。如果硬件连接是没有问题的话，LINK指示灯是常亮的，如果在进行数据交换的时候，Rx/Tx指示灯将会闪烁。

10、通信模块扩展口

S7-1200 PLC最多可以扩展3个通信模块，是扩展在CPU左侧的这个通信模块扩展口上的。

11、信号模块扩展插槽

信号模块包括有数字量输入、数字量输出、数字量输入/输出、模拟量输入、模拟量输出、模拟量输入/输出等模块，这些信号模块是扩展到这个模块扩展插槽上的。

12、MC卡插槽

S7-1200 PLC提供有专用的MC卡，作为程序卡、传送卡，或者更新硬件固件，以及清除密码、恢复出厂值使用。这个MC卡可以支持4M、12M、14M、2G的。

13、PROFINET/IE接口

这个接口可以支持PROFINET通信和以太网通信，可以用于PLC与编程软件的通信连接、PLC与触摸屏/上位机之间的通信连接，以及PLC与PLC之间的以太网通信等。这个端口除了支持S7协议之外，还支持TCP/IP协议、UDP协议、ISO_on_TCP协议、MODBUS TCP等通信协议。

14、信号板扩展插槽

S7-1200 PLC可以扩展信号板，包括有数字量输入信号板、数字量输出信号板、数字量输入输出混合信号板、模拟量输入信号板、模拟量输出信号板、通信信号板和电池信号板。

这些信号板是扩展在PLC正上方的，使用这些信号板的好处是可以不占用空间的前提下增加输入输出点。

以上就是S7-1200 PLC的硬件结构介绍，其实基本上与S7-200 SMART PLC差不多，不同点在于，S7-200 SMART PLC不支持模拟量输入的功能、而S7-1200 PLC可以支持，此外像状态指示灯、通讯接口有些许不同。
