电力仪表怎么设置modbus ,电力-MODBUS_RTU通讯规约

作者:佚名    文章来源:本站原创    点击数:3549    更新时间:2022-04-09
电力-MODBUS_RTU通讯规约1
目录:
一、简介
1、简介
2、简单理解MODBUS通信协议
3、表1与表2名词解释
二、通讯信息传输过程
1.1 地址码
1.2 功能码
1.3 数据区
三、MODBUS功能码
3.1 功能码“02”:读1路或多路开关量输入状态
3.2 功能码“01”:读1路或多路开关量输出状态
3.3 功能码“03”:读多路寄存器输入
3.4 功能码“05”:写1路开关量输出(遥控)
3.5 功能码“06”:写单路寄存器
3.6 功能码“10”:写多路寄存器
3.7 功能码“03”:读事件记录
四、错误校验码(CRC校验)
五、通讯错误信息及数据的处理
-------------------------------------------------------
相关参考搜索我的百度网盘“Modbus-国家标准-完整版、ModBus_RTU通讯自定义范例和Modbus TCP_IP协议规范”。
--------------------------------------------------------------------------------------------------------------
一、简介
1、简介

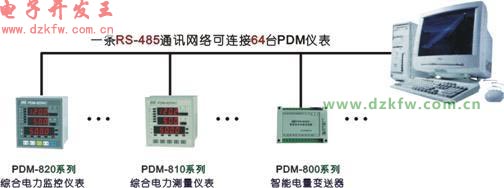

ModBus通讯规约允许PDM系列仪表/变送器与施耐德、西门子、AB、GE等多个国际著名品牌的可编程顺序控制器(PLC)、RTU、SCADA系统、DCS或与第三方具有ModBus兼容的监控系统之间进行信息交换和数据传送。
PDM系列仪表/变送器只要简单地增加一套基于计算机(或工控机)的监控软件(如:组态王、Intouch、FIX、synall等)就可以构成一套电力监控系统。
①ModBus通讯规约有两种数据传送方式:HEX码和ASCII码,分别称为ModBus-RTU和ModBus-ASCII,前者为数据传送,而后者需将数据变换为ASCII码后传送,因此ModBus-RTU协议的通讯效率较高,处理简单,使用得更多。
②ModBus TCP/IP是RTU模式的延伸:基于ModBus以太网
----------------------------
广泛的系统集成:
PDM系列仪表/变送器提供了标准的RS-485/422通讯接口及ModBus通讯协议,这个通讯协议已广泛被国内外电力行业及工控行业作为系统集成的标准。
----------------------------
通讯数据的类型及格式:
信息传输为异步方式,并以字节为单位。在主站和从站之间传递的通讯信息是11位的字格式:
字格式(串行数据)
11位二进制
起始位
1位
数据位
8位
奇偶校验位
1位:有奇偶校验位/无:无奇偶校验位
停止位
1位:有奇偶校验位/2位:无奇偶校验位
● 通讯数据(信息帧)格式
数据格式:
地址码
功能码
数据区
错误校检
数据长度:
1字节
1字节
N字节
16位CRC码(冗余循环码)
★ 注:1)1个字节由8位二进制数组成(既8 bit)
2)ModBus是Modicon公司的注册商标
3)“从机”在本文件中既为PDM
----------------------------
判断Modbus一帧数据结束的方法:在RTU方式下,ModBus协议是根据3.5个字符时间内有没有接收数据来判断是否接受完成。
串行数据一般采用11位的字格式,那么3.5个字符就是3.5*11=38.5位。如果没有校验位,采用10位的字格式,那么3.5个字符就是
3.5*10=35位。
波特率是每秒传输的二进制位的个数,比如9600bps,即每1秒传输9600位,那么传输38.5个二进制位需要的时间:
38.5/9.6=4.0104167mS,Modbus_RTU要求一帧数据起始到结束至少要不小于3.5个字符时间。
先给定时器定时大概3.5个字符(更大点也可以),然后在串口的接收中断服务程序中,先将定时器的计数寄存器清零,然后重新开
始定时,如果接收的不是最后一个字节,那么在下个字节来的时候定时器就会又从零开始计数,如果后面再没有数据进来的话,定
时器就会因为定时时间到而进入定时器中断,就表示数据接收结束了。
-------------------------------------------------------
2、简单理解MODBUS通信协议
对于01 16 1000 1234 ABCD这段代码的含义说明如下:
向地址 01的控制器1000地址处写入1234 。
地址域:就是指 从站的地址,比如一个仪表,这个地址就是它的通讯地址;
功能码:就是你要做的事情,通讯的目的 就是读写数据,所以 ModBus 功能码虽然很多,但是只有两个是我们常用的,就是读和
写。读的功能码是03,写的功能码是16。注意,这里的读写都是一次性写16个位,也就是一个WORD(包含数据地址与数据)
功能码如表2。
----------------------------
表1、ModBus功能码
功能码 名称 作用
1 0x01 读取线圈状态 取得一组逻辑线圈的当前状态(ON/OFF)
2 0x02 读取输入状态 取得一组开关输入的当前状态(ON/OFF)
3 0x03 读取保持寄存器 在一个或多个保持寄存器中取得当前的二进制值
4 0x04 读取输入寄存器 在一个或多个输入寄存器中取得当前的二进制值
5 0x05 强置单线圈 强置一个逻辑线圈的通断状态
6 0x06 预置单寄存器 把具体二进值装入一个保持寄存器
7 0x07 读取异常状态 取得8个内部线圈的通断状态,这8个线圈的地址由控制器决定,用户逻辑可以将这些线圈定义,以说明从机状态,短报文适宜于迅速读取状态。
8 0x08 回送诊断校验 把诊断校验报文送从机,以对通信处理进行评鉴。
9 0x09 编程(只用于484) 使主机模拟编程器作用,修改PC从机逻辑。
10 0x0A 控询(只用于484) 可使主机与一台正在执行长程序任务从机通信,探询该从机是否已完成其操作任务,仅在含有功能码9的报文发送后,本功能码才发送。
11 0x0B 读取事件计数 可使主机发出单询问,并随即判定操作是否成功,尤其是该命令或其他应答产生通信错误时。
12 0x0C 读取通信事件记录 可是主机检索每台从机的ModBus事务处理通信事件记录(比如传送53条报文)。如果某项事务处理完成,记录会给出有关错误。
13 0x0D 编程(184/384 484 584) 可使主机模拟编程器功能修改PC从机逻辑
14 0x0E 探询(184/384 484 584) 可使主机与正在执行任务的从机通信,定期控询该从机是否已完成其程序操作,仅在含有功能13的报文发送后,本功能码才得发送。
15 0x0F 强置多线圈 强置一串连续逻辑线圈的通断。
16 0x10 预置多寄存器 把具体的二进制值装入一串连续的保持寄存器。
17 0x11 报告从机标识 可使主机判断编址从机的类型及该从机运行指示灯的状态。
18 0x12 (884和MICRO 84) 可使主机模拟编程功能,修改PC状态逻辑。
19 0x13 重置通信链路 发生非可修改错误后,是从机复位于已知状态,可重置顺序字节。
20 0x14 读取通用参数(584L) 显示扩展存储器文件中的数据信息。
21 0x15 写入通用参数(584L) 把通用参数写入扩展存储文件,或修改之。
22~64 保留作扩展功能备用
65~72 保留以备用户功能所用 留作用户功能的扩展编码
73~119 非法功能
120~127 保留 留作内部作用
128~255 保留 用于异常应答
----------------------------
表2、ModBus功能码与数据类型对应表
代码 功能 数据类型
1
2
3 整型、字符型状态字浮点型
4 整型、状态字、浮点型
5
6 整型、字符型、状态字、浮点型
8 N/A 重复“回路反馈”信息
15
16 整型、字符型、状态字、浮点型
----------------------------
表3、Modbus寄存器
寄存器种类 说明 PLC类比 举例说明
离散输入
状态DI
输入端口。通过外部设定改变输入状态,可读但不可写 DI数字量输入 面板上的按键、开关状态,电机的故障状态
线圈状态DO 输出端口。可设定端口的输出状态,也可以读取该位的输出状态,可分为两种不同的执行状态,例如保持型或边沿触发型 DO数字量
输出
电磁阀输出、电机的启停控制信号、
LED显示等
保持
寄存器AO
输出参数或保持参数,控制器运行时被设定的某些参数。
可读可写
AO模拟量 模拟量输出设定值,PID运行参数
输入
寄存器AI
输入参数。控制器运行时从外部设备获得的参数。
可读但不可写
AI模拟量输入 模拟量输入
Modbus协议定义了4种基本数据类型:只读位数据DI可读写位数据DO只读16位数据AI可读写16位数据AO这些数据分别被称为输入状态线圈状态输入寄存器保持寄存器
DI 数字输入,离散输入,一个地址一个数据位,用户只能读取它的状态,不能修改。
比如面板上的按键、开关状态,电机的故障状态
DO 数字输出,线圈输出,一个地址一个数据位,用户可以置位、复位,可以回读状态。
比如电磁阀输出,电机的启停控制信号、LED显示等
AI 模拟输入,输入寄存器,一个地址16位数据,用户只能读,不能修改,比如一个电压值的读数
AO 模拟输出,保持寄存器,一个地址16位数据,用户可以写,也可以回读,比如一个控制变频器的电流值
无论这些东西被叫做什么名字,其内容不外乎这几种,输入的信号用户只能看不能改,输出的信号用户控制,并可以回读。离散的
数据只有一位,模拟的数据有16位。
----------------------------
数据 就是我们传递的消息,这个对于我们来说才是最终目的。 1000 1234 就是我们传递的消息,是我们要告诉从站的内容,它又
分两部分:地址和内容。如果把从站比喻成一个大楼地址域就是大楼的门牌号,而数据里的地址就是大楼的房间号,换成变频器也
就是变频器的参数地址。所以这段帧 就是这样理解:告诉01大楼的1000房间,1234 往01变频器的1000参数写1234。差错校验:
是为了防止出错而做的保护,就是双方约定的各种计算方法,也就是我们在实际应用中的偶校验、奇校验、停止位等等。 这里的
ABCD 是随便写的,没任何意义。
-------------------------------------------------------
3、表1与表2名词解释
1)功能码含义
读:
01_DI: 读内部比特量输出状态,如告警、变位、故障、异常等。
02_DO:读外部开关量输入状态,如光耦输入、继电器输入等。
03_AO:读内部输出量的寄存器,如一些配置参数、定值的读取等。
04_AI: 读外部输入量的寄存器,如外部电压电流模拟量,温湿度等。
功能码01、02读到的位满8个组合成一个字节,可以用功能码04读取;线圈可以直接定义成一个位变量或者直接置某变量的某一位
写:
功能码05:写内部单个开关量状态;如光耦输出、继电器输出等。
功能码06:写内部单个寄存器的值;如更改配置参数、定值等。
功能码15:写内部多个开关量状态;如同05。
功能码16:写内部多个寄存器的值;如同06;对时是写多个寄存器,用此功能码。
11:通信超时或错误时询问用
12:询问从机检测到的各种故障、异常事件
----------------------------
2)关于实现
先定义一个变量区如: uint modbus_data [50],再定义那些保持寄存器和输入寄存器,如下:
保持寄存器:M30001-M300022 // 存放设置的参数,用 03读,16写
输入寄存器:M40001-M40028 // 存放实时数据,如启动、运行、停止、待机以及错误代码 ,用04读

#define M30001 modbus_data[0]
#define M30002 modbus_data[1]

…………

#define M30021 modbus_data[20]

#define M30022 modbus_data[21]

#define M40001 modbus_data[22]

#define M40002 modbus_data[23]

…………

#define M400021 modbus_data[48]
#define M400028 modbus_data[49]
参考:www.amobbs.com/thread-3339982-2-1.html
--------------------------------------------------------------------------------------------------------------
二、通讯信息传输过程
当通讯命令由发送设备(主机)发送至接收设备(从机)时,符合相应地址码的从机接收通讯命令,并根据功能码及相关要求读取信息,如果CRC校验无误,则执行相应的任务,然后把执行结果(数据)返送给主机。返回的信息中包括地址码、功能码、执行后的数据以及CRC校验码,如果CRC校验出错就不返回任何信息。
1.1 地址码
地址码是每次通讯信息帧的第一字节(8位),从0到255。这个字节表明由用户设置地址的从机将接收由主机发送来的信息。每个从机都必须有唯一的地址码,并且只有符合地址码的从机才能响应回送信息。当从机回送信息时,回送数据均以各自的地址码开始。主机发送的地址码表明将发送到的从机地址,而从机返回的地址码表明回送的从机地址。相应的地址码表明该信息来自于何处。
-------------------------------------------------------
1.2 功能码
功能码是每次通讯信息帧传送的第二个字节。ModBus通讯规约可定义的功能码为1到127。PDM系列仪表/变送器仅用到其中的一部分功能码。作为主机请求发送,通过功能码告诉从机应执行什么动作。作为从机响应,从机返回的功能码与从主机发送来的功能码一样,并表明从机已响应主机并且已进行相关的操作。
表1 Modbus部分功能码
功能码
定 义
操 作(二进制)
0x02
读开关量输入
读取一路或多路开关量状态输入数据
0x01
读开关量输出
读取一路或多路开关量输出状态数据
0x03
读寄存器数据
读取一个或多个寄存器的数据
0x05
写开关量输出
控制一路继电器“合/分”输出
0x06
写单路寄存器
把一组二进制数据写入单个寄存器
0x10
写多路寄存器
把多组二进制数据写入多个寄存器
-------------------------------------------------------
1.3 数据区
数据区包括需要由从机返送何种信息或执行什么动作。这些信息可以是数据(如:开关量输入/输出、模拟量输入/输出、寄存器等等)、参考地址等。例如,主机通过功能码03告诉从机返回寄存器的值(包含要读取寄存器的起始地址及读取寄存器的长度),则返回的数据包括寄存器的数据长度及数据内容。对于不同的从机,地址和数据信息都不相同(应给出通讯信息表)。
PDM 系列仪表/变送器采用Modbus通讯规约,主机(PLC、RTU、PC机、DCS等)利用通讯命令(功能码03),可以任意读取其数据寄存器(其数据信息表详见附录)。PDM系列仪表/变送器的数据寄存器存储的电量多达几百个(如:电流、电压、功率、0~31次谐波分量等),并且都是16位(2字节)的二进制数据,并且高位在前;一次最多可读取寄存器数(既各种电量的数量)是50个。
PDM响应的命令格式是从机地址、功能码、数据区及CRC码。数据区的数据都是两个字节,并且高位在前(电能量除外)。
注:1PDM-820AC/ACM/ACRPDM-800AC/ACM具有“03”、“06”、“10”功能码;
2、如果PDM采用MODBUS ASCII通讯协议,其通讯数据格式为;7个数据位,1停止位,偶校验。
--------------------------------------------------------------------------------------------------------------
三、MODBUS功能码
3.1 功能码“02:读1路或多路开关量输入状态
例如:主机要读取地址为01,开关量DI1—DI4的输入状态。读取告警、变位、故障、异常等。
从机(PDM)数据寄存器的地址和数据为:
起始位地址
DI寄存器数据(16进制)
备 注
0000
0B
DI1/DI2/DI4状态为“1”,DI3状态为
“0”
主机发送的报文格式为:
主机发送
字节数
发送的信息
备 注
从机地址
1
01
发送至地址为01的从机
功能码
1
02
读开关量输入状态
起始BIT位
2
0000
起始BIT位地址为0000
读数据长度
2
0004
读取4路开关量输入状态位
CRC码
2
79C9
由主机计算得到CRC码
从机(PDM)响应返回的报文格式:
从机响应
字节数
返回的信息
备 注
从机地址
1
01
来自从机01
功能码
1
02
读开关量输入状态
数据长度
1
01
1个字节(8个BIT位)
DI状态数据
1
0B
DI寄存器内容
CRC码
2
E04F
由从机计算得到CRC码
-------------------------------------------------------
3.2 功能码“01:读1路或多路开关量输出状态
例如:主机要读取地址为01,开关量DO1,DO2的输出状态。读取电磁阀输出、电机的启停控制信LED显示等
从机(PDM)数据寄存器的地址和数据为:
起始位地址
DO寄存器数据(16进制)
备 注
0000
02
DO2输出状态为“1”,DO1输出状态为“0”
主机发送的报文格式:
主机发送
字节数
发送的信息
备 注
从机地址
1
01
发送至地址为01的从机
功能码
1
01
读开关量输出状态
起始BIT位
2
0000
起始BIT位地址为0000
读数据长度
2
0002
读取2路继电器输出状态位
CRC码
2
BDCB
由主机计算得到CRC码
从机(PDM)响应返回的报文格式:
从机响应
字节数
返回的信息
备 注
从机地址
1
01
来自从机01
功能码
1
01
读开关量输出状态
数据长度
1
01
1个字节(8个BIT位)
DO状态数据
1
02
DO寄存器内容
CRC码
2
D049
由从机计算得到CRC码
-------------------------------------------------------
3.3 功能码“03:读多路寄存器输入
例如:主机要读取地址为01,起始地址为0116的3个从机寄存器数据。读取多路定值,比如模拟量输出设定值,PID运行参数
从机(PDM)数据寄存器的地址和数据为:
寄存器地址
寄存器数据(16进制)
对应PDM电量
0116
1784
UA
0117
1780
UB
0118
178A
UC
主机发送的报文格式:
主机发送
字节数
发送的信息
备 注
从机地址
1
01
发送至地址为01的从机
功能码
1
03
读取寄存器
起始地址
2
0116
起始地址为0116
数据长度
3
0003
读取3个寄存器(共6个字节)
CRC码
2
E5F3
由主机计算得到CRC码
从机(PDM)响应返回的报文格式:
从机响应
字节数
返回的信息
备 注
从机地址
1
01
来自从机01
功能码
1
03
读取寄存器
读取字
1
06
3个寄存器共6个字节
寄存器数据1
2
1784
地址为0116内存的内容
寄存器数据2
2
1780
地址为0117内存的内容
寄存器数据3
2
178A
地址为0118内存的内容
CRC码
2
5847
由从机计算得到CRC码
-------------------------------------------------------
3.4 功能码“05:写1路开关量输出(遥控)
例1:开关量输出点DO1,其当前状态为“分”,主机要控制该路继电器“合”。强置一个逻辑线圈的通断状态
控制命令为:
“FF00”为控制继电器“合”;“0000”为控制继电器“分”;
主机发送的报文格式:
主机发送
字节数
发送的信息
备 注
从机地址
1
01
发送至地址为01的从机
功能码
1
05
写开关量输出状态
输出BIT位
2
0000
对应输出继电器BIT位(DO1)
控制命令
2
FF00
控制该路继电器输出为“合”状态位
CRC码
2
8C3A
由主机计算得到CRC码
从机(PDM)响应返回的报文格式:
与主机发送的报文格式及数据内容完全相同。
例2:开关量输出点DO2,其当前状态为“合”,主机要控制该路继电器“分”。
主机发送的报文格式:
主机发送
字节数
发送的信息
备 注
从机地址
1
01
发送至地址为01的从机
功能码
1
05
写开关量输出状态
输出BIT位
2
0001
对应输出继电器BIT位(DO2)
控制命令
2
0000
控制该路继电器输出为“合”状态位
CRC码
2
9C0A
由主机计算得到CRC码
从机(PDM)响应返回的报文格式:与主机发送的报文格式及数据内容完全相同。
-------------------------------------------------------
3.5 功能码“06:写单路寄存器
例如:主机要把数据07D0,保存到地址为002C的从机寄存器中去(从机地址码为01)。通讯数据保存结束后,地址为002C的PDM表原存储信息为:
地址
原来存储数据(16进制)
002C
04B0
主机发送的报文格式:
主机发送
字节数
发送的信息
举 例
从机地址
1
01
发送至地址为01的从机
功能码
1
06
写单路寄存器
起始地址
2
002C
要写入的寄存器地址
写入数据
2
07D0
对应的新数据
CRC码
2
4BAF
由主机计算得到的CRC码
从机(PDM)响应返回的报文格式: 与主机发送的报文格式及数据内容完全相同。
-------------------------------------------------------
3.6 功能码“10:写多路寄存器
主机利用这个功能码把多个数据保存到PDM表的数据存储器中去。Modbus通讯规约中的寄存器指的是16位(即2字节),并且高位在前。这样PDM的存储器都是二个字节。由于Modbus通讯规约允许每次最多保存60个寄存器,因此PDM一次也最多允许保存60个数据寄存器。比如对时
例如:主机要把0064,0010保存到地址为002C,002D的从机寄存器中去(从机地址码为01)。通讯数据保存结束后,地址为002C/002D的PDM表内存储信息为:
地址
原来存储数据(16进制)
002C
04B0
002D
1388
主机发送的报文格式:
主机发送
字节数
发送信息
举 例
从机地址
1
01
发送至从机01
功能码
1
10
写多路寄存器
起始地址
2
002C
要写入的寄存器的起始地址
保存数据字长度
2
0002
保存数据的字长度(共2字)
保存数据字节长
1
04
保存数据的字节长度(共4字节)
保存数据1
2
04B0
数据地址002C
保存数据2
2
1388
数据地址002D
CRC码
2
FC63
由主机计算得到的CRC码
从机(PDM)响应返回的报文格式:
从机响应
字节数
字节数
举 例
从机地址
1
01
来自从机01
功能码
1
10
写多路寄存器
起始地址
2
002C
起始地址为002C
保存数据字长度
2
0002
保存2个字长度的数据
CRC码
2
8001
由从机计算得到的CRC码
-------------------------------------------------------
3.7 功能码“03”:读事件记录
采用功能码03H向保持寄存器地址0x0001,读一个字,产生读一个事件记录的作用。

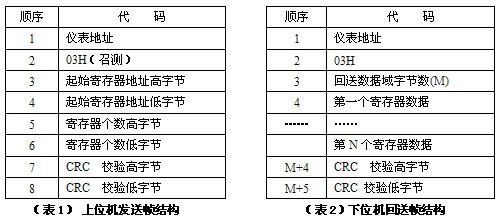

主站发送: 从机地址 功能码 事件记录地址H 事件记录地址L 事件记录个数H 事件记录个数L CRC码H CRC码L 01 03 00 01 00 01 D5 CA 子站响应: 从机地址 功能码 字节数 事件条目数H 事件条目数L 事件代码H
(事件组号) 事件代码L
(事件代码) 动作值
02:合; 01:分 01 03 0C 00 01 04 09 02 毫秒L 毫秒H 分钟 小时 日 月份 年份 CRC码H CRC码L A5 4D 19 12 17 01 07 2F EB

--------------------------------------------------------------------------------------------------------------
四、错误校验码(CRC校验)
主机或从机可用校验码进行判别接收信息是否正确。由于电子噪声或一些其它干扰,信息在传输过程中有时会发生错误,错误校验码(CRC)可以检验主机或从机在通讯数据传送过程中的信息是否有误,错误的数据可以放弃(无论是发送还是接收),这样增加了系统的安全和效率。
MODBUS通讯协议的CRC(冗余循环码)包含2个字节,即16位二进制数。CRC码由发送设备(主机)计算,放置于发送信息帧的尾部。接收信息的设备(从机)再重新计算接收到信息的CRC,比较计算得到的CRC是否与接收到的相符,如果两者不相符,则表明出错。
在进行CRC计算时只用8个数据位,起始位及停止位,如有奇偶校验位也包括奇偶校验位,都不参与CRC计算。
● CRC码的计算方法是:
1.预置1个16位的寄存器为十六进制FFFF(即全为1);称此寄存器为CRC寄存器;
2.把第一个8位二进制数据(既通讯信息帧的第一个字节)与16位的CRC寄存器的低8位相异或,把结果放于CRC寄存器;
3.把CRC寄存器的内容右移一位(朝低位)用0填补最高位,并检查右移后的移出位;
4.如果移出位为0:重复第3步(再次右移一位);
如果移出位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;
5.重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;
6.重复步骤2到步骤5,进行通讯信息帧下一个字节的处理;
7.将该通讯信息帧所有字节按上述步骤计算完成后,得到的16位CRC寄存器的高、低字节进行交换;
8.最后得到的CRC寄存器内容即为:CRC码。
--------------------------------------------------------------------------------------------------------------
五、通讯错误信息及数据的处理
当PDM表检测到除了CRC码出错以外的错误时,必须向主机回送信息,功能码的最高位置为1,即从机返送给主机的功能码是在主机发送的功能码的基础上加128 。以下的这些代码表明有意外的错误发生。PDM从主机接收到的信息如有CRC错误,则将被PDM表忽略。
PDM返送的错误码的格式如下(CRC码除外):
地址码: 1字节
功能码: 1字节(最高位为1)
错误码: 1字节
CRC码: 2字节
PDM响应回送如下错误码:
81.非法的功能码。
接收到的功能码PDM表不支持。
82.非法的数据位置。
指定的数据位置超出PDM表的范围。
83.非法的数据值。
接收到主机发送的数据值超出PDM相应地址的数据范围。
--------------------------------------------------------------------------------------------------------------

Tags:电力仪表,modbus,设置
责任编辑:admin
  • 上一篇文章:
  • 下一篇文章:
  • 请文明参与讨论,禁止漫骂攻击,不要恶意评论、违禁词语。 昵称:
    1分 2分 3分 4分 5分

    还可以输入 200 个字
    [ 查看全部 ] 网友评论
        没有任何评论
    推荐文章
    闂佹眹鍨藉ḿ褔鎮哄▎蹇e殨闁逞屽墴瀹曪綁骞嬮悩鐢敌ч梺鎸庣⊕绾板秹鎯囪ぐ鎺撯挅闁糕剝鐟﹂崑鍛存煕濮橆剛澧曢柟顔兼川閻氶箖鎳¢妶鍡樻瘎闁诲孩绋掗崝鏇㈠春濡や焦濯存繝濞惧亾缂佹鐭傞幃鑺ユ媴閸愵亞鍞撮梺鎼炲劚婢ц棄鈻撻幋鐘电>闁瑰濮疯ぐ鏌ユ煥濞戞﹩鍞筶c閻庤鎮堕崕鑼暜閸洖绠柍褜鍓熷鐢告晸閿燂拷,濠碘槅鍨界槐鏇㈠极閹间礁鏋侀柟娈垮枟閺嗏晠鏌i婊冨姤闁伙讣鎷�,闂佸憡顨嗗ú婊勬櫠閺嶎厼瀚夌紒鈥宠唺A缂備焦绋戦ˇ閬嶆偤閹达附鏅ù锝堟閻ゎ噣鏌﹂埀顒勫礃椤忓懏姣勯柣鐘辫閸ㄦ澘霉濡偐纾鹃柟瀵稿Х瑜拌尙绱掗钘夊姢鐎规洘娲熼弫宥囦沪閼规壆顦伴悗瑙勬偠閸庢娊鍩㈤懖鈺傛殰闁割偅绻傞悘锟犳⒑椤愩倕小闁绘粠鍨跺畷鎰箔鐞涒€充壕闁稿本渚楅崑銊╁级閳轰線顎楅柛娅诲啠鏋栭柕濞垮劙缁ㄥ啿菐閸ワ絺鍋撻崘鎻掔稻婵炴潙鍚嬮〃鍛般亹閸ф鏅慨妯块哺閺嗏晠鎮楀☉娆忓缂佽鲸鍨垮畷锝夊箣閻樼數效闂佹寧鍐婚幏锟�
    最新推荐
    闁荤姍鍐仾闁哄绻濆畷鐘诲川椤掑倻鎲柡澶屽剳閹凤拷
     [闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鏁撻悩顔瑰亾閸愵喖骞㈡俊鐐存礀閹碱偊銈导鏉戠妞ゆ帊鑳惰ぐ鍧楁⒒娴e憡鎯堢紒瀣╃窔瀹曘垽鎳栭埞鎯т壕婵﹩鍓﹀Σ鎼佹懚閺嶎厽鐓ラ柡鍥ㄦ皑閸斿秶鐥鐐靛煟闁哄本娲熷畷濂割敃椤厼鏋堥梻浣告惈閻鎹㈠┑鍡欐殾闁圭儤顨嗛弲婊堟煢濡警妯堝ù纭锋嫹]闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鏁撻悩鍙傦箓鏌i幇顔芥毄闁活厼妫楅妴鎺戭潩閿濆懍澹曞┑鐘殿暯閳ь剙纾禒娑氣偓鍨緲鐎氼喗绂掗敂鍓х煓濠㈠墎枪椤ユ碍绻濋悽闈涗沪闁搞劎鏁告竟鏇㈩敇閻樻剚娼熼梺瑙勵問閸犳氨澹曟總鍛婄厱婵炲棙鍏庨鍕殼闁糕剝鐟㈤崑鎾舵喆閸曨剛鈹涚紓浣虹帛缁诲倿顢氶敐澶婄妞ゆ棁妫勬禍褰掓倵閻熸澘顥忛柛鐘愁殔琚欓柛顐犲劜閳锋帒霉閿濆懏鍟為柟顖氱墦閺岋絽螖閳ь剙螞濠靛宓侀柡宥庡弾閺佸啴鏌ㄩ弮鍥棄濞寸娀绠栧娲川婵犲啫顦╅梺鍛婃尰閻╊垶骞冮悿顖樹汗闁圭儤鎸鹃崣鍡涙⒑缂佹ɑ绀€闁稿﹤婀遍埀顒佺啲閹凤拷100 c闂傚倸鍊峰ù鍥х暦閸偅鍙忛柡澶嬪殮瑜版帒绀嬫い鏍ㄦ皑椤斿棝姊虹捄銊ユ珢闁瑰嚖鎷�
     [闂傚倸鍊风粈渚€骞栭位鍥焼瀹ュ懐锛熼梺鍦濠㈡﹢宕归崒娑栦簻闁哄秲鍔岄悞褰掓煛鐎n亪鍙勯柡灞炬礉缁犳稓鈧綆浜炴导鍕煟韫囨挾绠抽柡浣割煼瀵濡搁埡鍌氫簽闂佺ǹ鏈粙鎴︻敂閿燂拷]婵犵數濮烽弫鎼佸磻閻愬搫鍨傞柛顐f礀缁犱即鏌熼梻瀵歌箞闁搞儮鏂侀崑鎾诲捶椤撶倫鐐裁瑰⿰鍐╄础缂佽鲸甯¢崺鈧い鎺戝閸婂鏌i銈呪枅婵﹨娅i幏鐘诲箵閹烘繂濡烽梻浣告啞閸旀ê鐣烽悽鍨潟闁圭偓鍓氬ḿ鈺呮煕濡ゅ啫浠滅悮锝夋⒒娴e憡鍟炴繛璇х畵瀹曟粌鈽夐埀顑藉亾閸涘瓨鍊婚柤鎭掑劚娴狀垶姊虹拠鈥冲箺閻㈩垱甯楁穱濠冪鐎n偆鍘遍梺瀹犳〃缁€渚€鍩€椤掆偓閻忔繈顢氶敐澶婇唶闁哄洨鍠庨埀顒€顭烽弻娑㈠焺閸愮偓鐣兼繛瀵稿閸愶絾鏂€闂佺粯鍔曞鍫曟晬瀹ュ鐓涘〒姘川閸橈拷-TR
     [闂傚倸鍊搁崐鐑芥倿閿曗偓椤啴宕归鍛數闂侀€炲苯澧扮紒杈ㄥ浮楠炴捇骞掑┑鍫濇倯闂備浇顕栭崹浼存儗閸岀偛绠栨繛鍡樻惄閺佸棝鏌涚仦璇测偓鏍矈椤愶附鈷戦柤濮愬€曟牎婵炲瓨绮堢划娆忕暦濠靛棭鍚嬪璺猴攻濡差剟姊虹粙璺ㄧ伇闁稿鍋ゅ畷鎴︽晲閸氥倕缍婇弫鎰板炊閵娿儲鐣紓鍌欒閸嬫捇鏌涢幇銊︽澓濞存粍绮撻弻鐔煎垂椤旂⒈浠鹃柣搴㈢啲閹凤拷]LM324闂傚倸鍊风粈渚€骞栭位鍥敃閿曗偓閻ょ偓绻濇繝鍌滃缂佲偓婢舵劖鐓涚€广儱楠搁獮鏍ㄤ繆椤愶綇鑰块柡灞诲姂閹倝宕掑☉姗嗕紦4~20mA闂傚倸鍊风粈渚€骞栭位鍥焼瀹ュ懐锛熼梺纭呮彧缁犳垹绮婚鐐寸叆闁绘洖鍊圭€氾拷1~5V闂傚倸鍊搁崐鐑芥倿閿曞倹鍎戠憸鐗堝笒閸ㄥ倻鎲搁悧鍫濈瑲闁稿﹨鍩栭幈銊ノ熸径绋挎儓闂佹椿鍘奸悧鎾诲蓟閵娾晜鍋嗛柛灞剧☉椤忥拷
     [闂傚倸鍊搁崐鐑芥倿閿曗偓椤啴宕归鍛數闂侀€炲苯澧扮紒杈ㄥ浮楠炴捇骞掑┑鍫濇倯闂備浇顕栭崹浼存儗閸岀偛绠栨繛鍡樻惄閺佸棝鏌涚仦璇测偓鏍矈椤愶附鈷戦柤濮愬€曟牎婵炲瓨绮堢划娆忕暦濠靛棭鍚嬪璺猴攻濡差剟姊虹粙璺ㄧ伇闁稿鍋ゅ畷鎴︽晲閸氥倕缍婇弫鎰板炊閵娿儲鐣紓鍌欒閸嬫捇鏌涢幇銊︽澓濞存粍绮撻弻鐔煎垂椤旂⒈浠鹃柣搴㈢啲閹凤拷]LM386婵犵數濮烽。顔炬閺囥垹纾绘繛鎴烇公閼板潡寮堕崼姘珔闁搞劍绻冮妵鍕冀椤愵澀娌梺绋匡工閻忔岸濡甸崟顖氱鐎广儱娲ゆ俊鑺ョ節濞堝灝鐏¢柟鍛婂▕瀵鎮㈤悡搴n唹闂侀€涘嵆濞佳冣枔椤撶儐娓婚柕鍫濇閻撱儵鏌ㄩ弴銊ら偗鐎殿喛顕ч埥澶娾堪閸涱垱婢戦梻浣烘嚀閻忔繈宕锕€绀堥悹杞拌濞撳鏌曢崼婵嗘殭闁告梹绮撻弻鐔兼偡閻楀牊鎮欏銈嗘穿缂嶄焦淇婇幖浣哥厸濞达綀娅i弳浼存煟閻斿摜鐭婃い鎴濇缁顓兼径瀣珳婵犮垼娉涢鍥储闁秵鈷戦柟绋挎捣缁犳捇鏌涢悤浣镐簼濞e洤锕ョ缓浠嬪川婵犲倷缂撴俊鐐€栭悧鎾诲磹閺嶎偀鍋撳鐐
     [闂傚倸鍊搁崐鐑芥倿閿曗偓椤啴宕归鍛數闂侀€炲苯澧扮紒杈ㄥ浮楠炴捇骞掑┑鍫濇倯闂備浇顕栭崹浼存儗閸岀偛绠栨繛鍡樻惄閺佸棝鏌涚仦璇测偓鏍矈椤愶附鈷戦柤濮愬€曟牎婵炲瓨绮堢划娆忕暦濠靛棭鍚嬪璺猴攻濡差剟姊虹粙璺ㄧ伇闁稿鍋ゅ畷鎴︽晲閸氥倕缍婇弫鎰板炊閵娿儲鐣紓鍌欒閸嬫捇鏌涢幇銊︽澓濞存粍绮撻弻鐔煎垂椤旂⒈浠鹃柣搴㈢啲閹凤拷]936闂傚倸鍊搁崐鐑芥嚄閸撲礁鍨濇い鏍ㄧ矋閺嗘粓鏌熼悜姗嗘畷闁哄懏绻堥弻鏇㈠醇濠靛牆顣舵繛瀛樼矊缂嶅﹪寮婚悢铏圭<闁靛繒濮甸悘宥夋⒑缁嬫鍎嶉柛鏂跨焸濠€渚€姊洪幐搴g畵闁瑰啿閰e鎶芥偄閸忚偐鍘介梺鍝勫€圭€笛囧吹閸ヮ剚鐓涢悘鐐插⒔閳藉鎽堕敐澶嬬厽闁规儳鍟块銏ゆ煟韫囧海绐旀慨濠呮閹风娀鍨鹃搹顐や邯闂備焦瀵уú锔界濠婂牊鍋╅柣鎴f闁卞洭鏌¢崶鈺佹瀾婵炲懌鍨藉铏规崉閵娿儲鐝㈤梺鐟板殩閹凤拷
     [闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鏁撻悩顔瑰亾閸愵喖骞㈡俊鐐存礀閹碱偊銈导鏉戠妞ゆ帊鑳惰ぐ鍧楁⒒娴e憡鎯堢紒瀣╃窔瀹曘垽鎳栭埞鎯т壕婵﹩鍓﹀Σ鎼佹懚閺嶎厽鐓ラ柡鍥ㄦ皑閸斿秶鐥鐐靛煟闁哄本娲熷畷濂割敃椤厼鏋堥梻浣告惈閻鎹㈠┑鍡欐殾闁圭儤顨嗛弲婊堟煢濡警妯堝ù纭锋嫹]闂傚倸鍊烽懗鍫曞磿閻㈢ǹ绀堟繝闈涚墛閺嗘粓鏌熼悜姗嗘當缂佺姷濞€楠炴牕菐椤掆偓婵′粙鏌¢崪浣稿⒋闁哄瞼鍠栭弻鍥晝閳ь剟宕㈤幘顔界厸閻庯綆鍋嗘晶鐢告煛鐏炵偓绀夌紒鐘崇洴婵$柉顦撮柨娑氬枛濮婃椽妫冨☉姘杸闂佺懓鎲℃繛濠囩嵁閸愵厹浜归柟鐑樻尭娴犲繘鏌f惔銏⑩姇闁挎碍銇勮箛銉﹀+濠电姷鏁告慨鐑藉极閹间礁纾婚柣鎰惈缁犱即鏌熺紒銏犳灈闁汇倗鍋撶换娑㈠箣閻愯尙鍔伴梺绋款儐閹瑰洭骞嗛崒鐐插窛濠电姴鍋嗘导锟�+闂傚倸鍊搁崐鐑芥嚄閸洏鈧焦绻濋崟顓狀槱婵炴潙鍚嬪ḿ娆戝閸ф鐓欑紓浣靛灩濞呮﹢鏌℃担鍛婎棦闁哄矉缍佸顒勫垂椤旇棄鈧垶姊虹粙鍧楊€楃紒澶婄秺瀵鈽夐姀鐘插祮闂侀潧枪閸庢壆鑺遍懡銈囩=濞达絾褰冩禍楣冩⒑鐠恒劌娅愰柟鍑ゆ嫹
     [闂傚倸鍊搁崐鎼佸磹妞嬪孩顐介柨鐔哄Т绾惧鏌涘☉鍗炲季婵炲皷鏅犻弻鏇熺箾閻愵剚鐝旈梺鍝勵儎缁舵岸寮婚弴銏犻唶婵犲灚鍔栨晥闂備胶枪椤戝啴宕濋幋婵愭綎濠电姵鑹鹃柋鍥煟閺冣偓娴滀粙鍩€椤掍礁娴柡宀€鍠栭幐濠冨緞鐏炴经鍥ㄧ厵妞ゆ梹顑欏ḿ鎰版煙瀹勭増鍤囬柟顔惧厴楠炲秹顢氶崨顔х偛鈹戦敍鍕杭闁稿﹥鐗犻獮鎰板箹娴e摜鐤呴梺鐐藉劤缁烩偓缂傚倹纰嶉妵鍕疀閹捐泛鈷堥梺杞扮缁夌數鎹㈠☉銏犲耿婵☆垰鎼闂備胶枪椤戞垿骞忛敓锟�]S7-200PLC闂傚倸鍊搁崐鐑芥倿閿曞倹鍎戠憸鐗堝笒缁€澶屸偓鍏夊亾闁逞屽墴閸┾偓妞ゆ帊绀侀崵顒€霉濠婂懎浠辨鐐村姍楠炴帒螖閳ь剟锝為崨瀛樼厪闁割偅绻冮ˉ婊堟煕閹炬潙鈻曟慨濠呮缁辨帒螣閻戔晜瀚绘繝纰樷偓鍐茬骇閻㈩垽绻濋悰顔跨疀濞戣鲸鏅濋梺鎶芥敱閼瑰墽绱炴繝鍥х畺妞ゅ繐鐗嗗婵囥亜閺冨倵鎷″ù纭锋嫹 S7_2
     [闂傚倸鍊风粈渚€骞栭位鍥焼瀹ュ懐锛熼梺鍦濠㈡﹢宕归崒娑栦簻闁哄秲鍔岄悞褰掓煛鐎n亪鍙勯柡灞炬礉缁犳稓鈧綆浜炴导鍕煟韫囨挾绠抽柡浣割煼瀵濡搁埡鍌氫簽闂佺ǹ鏈粙鎴︻敂閿燂拷]S7-200闂傚倸鍊风粈浣革耿闁秴鍌ㄧ憸鏃堝箖濞差亜惟闁宠桨鑳堕鍥ㄧ節閻㈤潧校闁煎綊绠栧畷娆撴偐缂佹ḿ鍘遍梺纭呭焽閸斿秴鈻嶉崶銊d簻闁冲搫鍟崢鎾煙椤旀娼愰柟宄版嚇瀹曘劍绻濋崨顖f敤缂傚倸鍊风拋鏌ュ磻閹剧粯鐓曢柡鍥ュ妼閻忥繝鏌i幘瀛樼闁绘搩鍋婂畷鑸殿槹鎼淬垹浠归梻浣告啞钃辩紒顔兼捣濡叉劙骞掑Δ鈧粻鐔兼倵閿濆骸浜滄い蹇ユ嫹,STEP7
     [闂傚倸鍊风粈渚€骞栭位鍥焼瀹ュ懐锛熼梺鍦濠㈡﹢宕归崒娑栦簻闁哄秲鍔岄悞褰掓煛鐎n亪鍙勯柡灞炬礉缁犳稓鈧綆浜炴导鍕煟韫囨挾绠抽柡浣割煼瀵濡搁埡鍌氫簽闂佺ǹ鏈粙鎴︻敂閿燂拷]ModbusPoll闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鏁嶉崟顐㈢亰閻庡厜鍋撻柛鏇炵仛閺呫垽姊虹紒妯煎ⅹ闁绘稒鐭歶sSalve闂傚倸鍊搁崐鐑芥嚄閼哥數浠氬┑掳鍊楁慨瀵告崲濮椻偓閻涱喛绠涘☉娆愭闂佽法鍣﹂幏锟�
     [闂傚倸鍊风粈渚€骞栭位鍥焼瀹ュ懐锛熼梺鍦濠㈡﹢宕归崒娑栦簻闁哄秲鍔岄悞褰掓煛鐎n亪鍙勯柡灞炬礉缁犳稓鈧綆浜炴导鍕煟韫囨挾绠抽柡浣割煼瀵濡搁埡鍌氫簽闂佺ǹ鏈粙鎴︻敂閿燂拷]STEP7濠电姷鏁告慨鐑姐€傞挊澹╋綁宕ㄩ弶鎴濈€銈呯箰閻楀棛绮堥崼鐔虹瘈闂傚牊绋撴晶鎰版煕鐎n偅灏い顐g箞椤㈡﹢鎮╅崘鍙夌彴闂傚倷绀侀幖顐︽嚐椤栫偞鍎楀ù锝堟娑撳秵绻涢幋娆忕仼婵☆偅锕㈤幃褰掑箒閹烘垵顬夐梺瀹狀嚙閼活垶鍩為幋锔藉€风€瑰壊鍠栧▓鑸电節濞堝灝鏋欓柛妤€鍟块悾鐑藉箛閺夊灝宓嗛梺缁樏幖顐㈢毈闂傚倷娴囧▔鏇㈠闯閿曞倸绠柨鐕傛嫹 Smart_
     [闂傚倸鍊风粈渚€骞栭位鍥焼瀹ュ懐锛熼梺鍦濠㈡﹢宕归崒娑栦簻闁哄秲鍔岄悞褰掓煛鐎n亪鍙勯柡灞炬礉缁犳稓鈧綆浜炴导鍕煟韫囨挾绠抽柡浣割煼瀵濡搁埡鍌氫簽闂佺ǹ鏈粙鎴︻敂閿燂拷]Modbus闂傚倸鍊峰ù鍥х暦閸偅鍙忛柟缁㈠櫘閺佸嫰鏌涘☉娆愮稇闁汇値鍣i弻鐔煎箚閺夊晝鎾绘煕鎼粹槄鏀婚柕鍥у瀵粙濡歌閻撯偓闂備焦鎮堕崝宥囨崲閸儱钃熸繛鎴欏灩缁犵粯淇婇妶鍌氫壕闂佺ǹ锕ㄥ畷鐢稿箟閹绢喗鏅搁柨鐕傛嫹 v1.024 缂傚倸鍊搁崐鎼佸磹閹间礁纾瑰瀣椤愪粙鏌曢崼婵愭Ц缂佺媭鍨堕弻銊╂偆閸屾稑顏�
     [闂傚倸鍊风粈渚€骞栭位鍥焼瀹ュ懐锛熼梺鍦濠㈡﹢宕归崒娑栦簻闁哄秲鍔岄悞褰掓煛鐎n亪鍙勯柡灞炬礉缁犳稓鈧綆浜炴导鍕煟韫囨挾绠抽柡浣割煼瀵濡搁埡鍌氫簽闂佺ǹ鏈粙鎴︻敂閿燂拷]Modscan32闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鏁嶉崟顐㈢亰閻庡厜鍋撻柛鏇炵仛閺呫垽姊虹紒妯煎ⅹ闁绘稒纭瀒m32,modb
     [闂傚倸鍊搁崐鐑芥倿閿曗偓椤啴宕归鍛數闂侀€炲苯澧扮紒杈ㄥ浮楠炴捇骞掑┑鍫濇倯闂備浇顕栭崹浼存儗閸岀偛绠栨繛鍡樻惄閺佸棝鏌涚仦璇测偓鏍矈椤愶附鈷戦柤濮愬€曟牎婵炲瓨绮堢划娆忕暦濠靛棭鍚嬪璺猴攻濡差剟姊虹粙璺ㄧ伇闁稿鍋ゅ畷鎴︽晲閸氥倕缍婇弫鎰板炊閵娿儲鐣紓鍌欒閸嬫捇鏌涢幇銊︽澓濞存粍绮撻弻鐔煎垂椤旂⒈浠鹃柣搴㈢啲閹凤拷]89c51闂傚倸鍊搁崐鐑芥嚄閼哥數浠氱紓鍌欒兌缁垶宕濆▎鎺擃棨闂傚倷绶¢崜娆戠矓閻㈢ǹ纾婚柣鏂挎憸缁犻箖鏌熺€涙ḿ鎳冮柣蹇婃櫆娣囧﹪顢曢敐蹇氣偓鎸庢叏婵犲啯銇濇い銏℃礋閺佹劙宕堕崜浣风礃闂傚倸鍊搁崐绋课涘Δ鍐濠电姴娲ら拑鐔兼煥濠靛棭妯堥柡浣稿€块弻娑㈠焺閸愮偓鐣烽梺缁樼缚閸ㄨ崵妲愰幘瀛樺濞寸姴顑呴幗鐢告⒑缂佹ü绶辨俊鍙夌睄tues
     [闂傚倸鍊搁崐鐑芥倿閿曗偓椤啴宕归鍛數闂侀€炲苯澧扮紒杈ㄥ浮楠炴捇骞掑┑鍫濇倯闂備浇顕栭崹浼存儗閸岀偛绠栨繛鍡樻惄閺佸棝鏌涚仦璇测偓鏍矈椤愶附鈷戦柤濮愬€曟牎婵炲瓨绮堢划娆忕暦濠靛棭鍚嬪璺猴攻濡差剟姊虹粙璺ㄧ伇闁稿鍋ゅ畷鎴︽晲閸氥倕缍婇弫鎰板炊閵娿儲鐣紓鍌欒閸嬫捇鏌涢幇銊︽澓濞存粍绮撻弻鐔煎垂椤旂⒈浠鹃柣搴㈢啲閹凤拷]婵犵數濮烽弫鎼佸磻閻愬搫鍨傞柛顐f礀缁犳壆绱掔€n偓绱╂繛宸簻鍥存繝銏f硾閿曪箓藝閻楀牅绻嗛柕鍫濈箳閸掍即鏌涢悤浣镐喊鐎规洘甯℃俊鎼佸煛閸屾粌骞堥梻浣虹帛閸旀牕岣垮▎鎺嗗徔otues婵犵數濮烽弫鎼佸磻濞戙埄鏁嬫い鎾跺枑閸欏繘鏌熼鍡忓亾闁哄鐗犻弻锟犲炊閳轰礁澹嬮梺鍏兼緲濞硷繝寮婚妸銉㈡婵☆垯璀︽导鈧梻浣规た閸樹粙鎮烽埡鍛畺婵°倕鎳忛弲鏌ュ箹鐎涙ḿ绠橀柡浣圭墱缁辨帡鎮欓浣哄嚒缂備礁顦遍弫鎼佸箲閵忕姭鏀藉┑鐘插姝囬梻鍌欑閹测€愁潖瑜版帇鈧啯绻濋崶褏鐣洪梺闈涱槴閺呮粓寮查幖浣圭叆闁绘洖鍊圭€氾拷
     [闂傚倸鍊搁崐鐑芥倿閿曗偓椤啴宕归鍛數闂侀€炲苯澧扮紒杈ㄥ浮楠炴捇骞掑┑鍫濇倯闂備浇顕栭崹浼存儗閸岀偛绠栨繛鍡樻惄閺佸棝鏌涚仦璇测偓鏍矈椤愶附鈷戦柤濮愬€曟牎婵炲瓨绮堢划娆忕暦濠靛棭鍚嬪璺猴攻濡差剟姊虹粙璺ㄧ伇闁稿鍋ゅ畷鎴︽晲閸氥倕缍婇弫鎰板炊閵娿儲鐣紓鍌欒閸嬫捇鏌涢幇銊︽澓濞存粍绮撻弻鐔煎垂椤旂⒈浠鹃柣搴㈢啲閹凤拷]51闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鏁撻悩顔瑰亾閸愵喖骞㈡俊鐐存礀閹碱偊銈导鏉戠妞ゆ帊鑳惰ぐ鍧楁⒒娴e憡鎯堢紒瀣╃窔瀹曘垽鎳栭埞鎯т壕婵﹩鍓﹀Ο鈧梺鍝勬湰缁嬫垿鍩為幋锕€骞㈡俊銈咃梗閹綁姊绘担渚綊闁告劕鐏濇慨娑氱磽娴d粙鍝洪悽顖滃仱閸┾偓妞ゆ帒锕︾粔顒勬煕閳哄倻澧遍柍褜鍓氶悢顒勫箯閿燂拷 protues婵犵數濮烽弫鎼佸磻濞戙埄鏁嬫い鎾跺枑閸欏繘鏌熼鍡忓亾闁哄鐗犻弻锟犲炊閳轰礁澹嬮梺鍏兼緲濞硷繝寮婚妸鈺傚亞闁稿本绋戦锟�
    闁哄牃鍋撻柡鍌滃閺嬪啰绮╅敓锟�
    关于我们 - 联系我们 - 广告服务 - 友情链接 - 网站地图 - 版权声明 - 在线帮助 - 文章列表
    返回顶部
    刷新页面
    下到页底
    晶体管查询
