电气电路控制和plc控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气控制电路具体是怎么产生的？又是怎么样转换为PLC梯形图，进而转化为PLC受控的逻辑指令的，为了更加清晰直观的说明这一路的变化，以最简单的：按钮互锁正反转控制电路为例。
1、按钮互锁正反转控制电路的引入原因

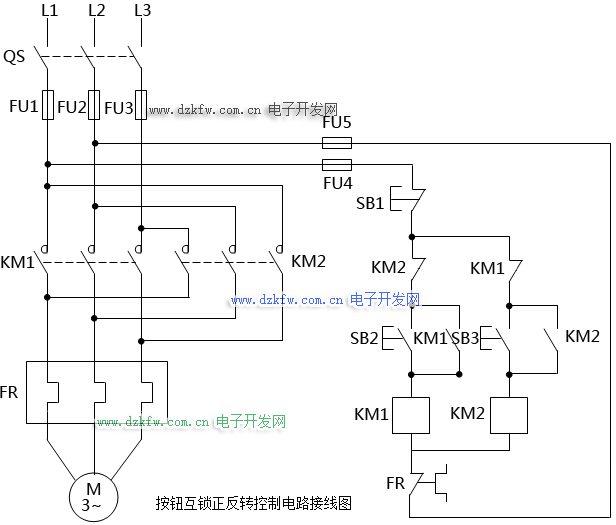

电机正反转控制电路一般用接触器辅助触点进行互锁，正反转控制电路可以在《仪表工必知的电动机正反转控制电路原理及应用》文章中详细了解。这个互锁电路在电机改变转向时必须先按停止按钮，优点是接触器卡住时不会造成电源短路故障，缺点是操作不方便，换向时必须先按停止按钮才能操作。

说明：图中FU1-FU5为熔断器，SB1为红色停止按钮，SB2为绿色正转起动按钮，SB3为绿色反转起动按钮，FR为热继电器，KM1为正转接触器、KM2为反转接触器。

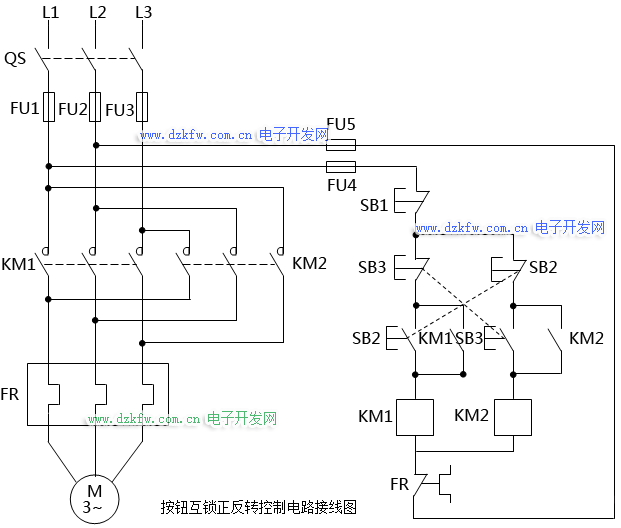

那么怎样解决电机正反转辅助触点互锁电路使用不方便的问题？昌晖仪表给出的方法就是将改为按钮互锁正反转控制电路，操作更方便。

说明：图中FU1-FU5为熔断器，SB1为红色停止按钮，SB2为绿色正转起动按钮，SB3为绿色反转起动按钮，FR为热继电器，KM1为正转接触器、KM2为反转接触器。
2、按钮互锁正反转控制电路的保护措施
①短路保护
短路保护由FU1-FU5构成，熔断器FUI-FU3实现主电路的短路保护，FU4-FU5实现控制电路的短路保护。
②失压保护
失压保护由接触器自锁构成。当电源电压消失时，接触器各触头自动复位，起到断开电路的作用。
③过载保护
过载保护由热继电器常闭触头实现。当三相电动机在运行中电流超过设置的额定值时，FR常闭触头断开，从而切断控制电路，使KM1或KM2线圈失电，从而切断主电路。
④互锁保护
互锁保护由正转起动按钮常闭触头和反转起动按钮常闭触头构成。当启动正转接触器KM1支路时，正转起动按钮常闭触头断开，使反转接触器KM2支路不能得电，实现对KM2支路的互锁；反之亦然。
3、按钮互锁正反转控制电路的优点和缺点
①按钮互锁电机正反转控制电路的优点
改变转向时不用按停止按钮。
②按钮互锁电机正反转控制电路的缺点
当接触器出现卡住时，如操作转换方向，会造成电源短路的故障。用硬接线方式实现电动机正反转控制，昌晖仪表还是建议使用使用接触器辅助点进行互锁，以免接触器卡住时反生电源短路故障。
4、根据按钮互锁正反转控制电路进行PLC控制设计
①三菱PLC的I/O分配设计

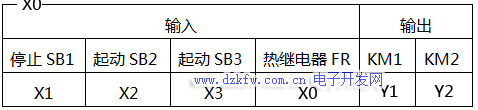

停止按钮SB1，信号从X1输入；启动按钮SB2和SB3，信号从X2、X3输入；热继电器FR的信号从X0输入；KM1、KM2为接触器线圈，对应于PLC内部编程元件为Y1、Y2，信号从Y1、Y2端输出。

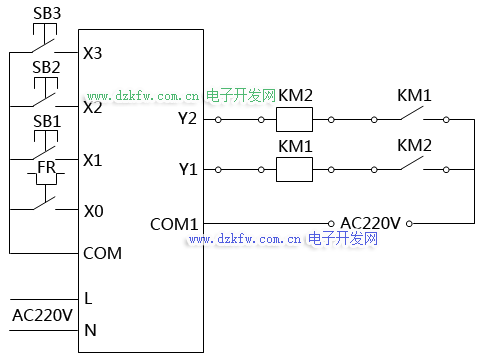

②三菱PLC硬件连接，外部接线，三菱PLC正反转控制

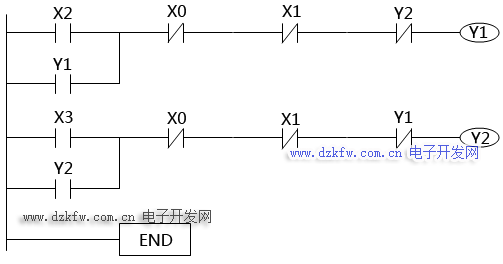

③PLC梯形图

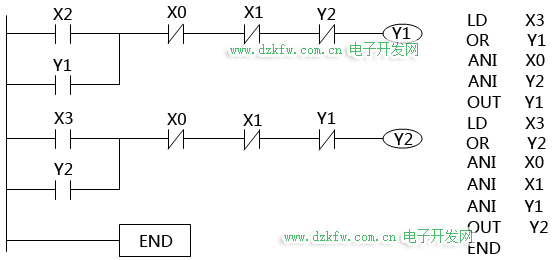

④PLC指令语句


电气控制电路是PLC实现功能的基础，熟悉电路图是PLC入门的基础！电路图对应逻辑指令的转化在学习的时候可以一步步分析，由浅入深，先易后难。
