一、三菱PLC指示灯判意义

①输入指示灯

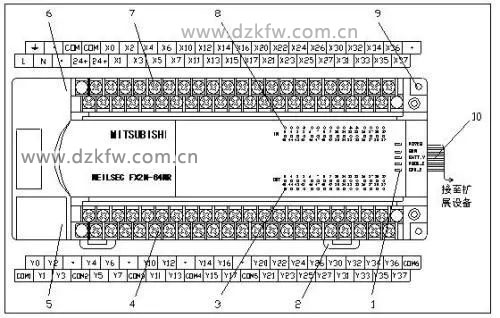

标有“IN”标记旁边的一排指示灯为输入信号指示灯，如图3-1-3中的“⑤”，每一盏指示灯分别对应PLC的一个输入信号，当对应的输入端有信号时，该指示灯就亮，当对应的输入端无信号时，该指示灯就熄灭。

②输出指示灯

标有“OUT”标记旁边的一排指示灯为输出信号指示灯，如图3-1-3中的“⑩”，每一盏指示灯分别对应PLC的一个输出信号，当对应的输出端有信号输出时，该指示灯就亮，当对应的输出端无信号输出时，该指示灯就熄灭。

③型号标志

PLC中的“FX2N – 48 M R”就是PLC的型号标记，其型号各部分的含义如下：

      ①   ②③④

①为系列名称；②为输入和输出点数之和，48为24点输入24点输出；③为单元种类，M表示基本单元，E表示输入输出混合扩展模块及扩展单元，EX表示输入专用扩展模块，EY表示输出专用扩展模块；④为输出形式，R表示继电器输出，T表示晶体管输出，S表示晶闸管输出。

④工作状态指示灯

PLC共有四盏工作状态指示灯，标有“POWER”的指示灯为PLC电源指示灯，当PLC接通电源时，该指示灯亮；标有“RUN”的指示灯为PLC运行指示灯，当PLC处于运行状态时，该指示灯亮；标有“BATT.V”的指示灯为PLC内部锂电池欠压指示灯，当锂电池电压降低到需要更换时,该指示灯亮；标有“PROG•E”和“CPU•E”的指示灯为错误指示灯，当该指示灯闪烁时，表示内部写入PLC的程序有错误，当该指示灯常亮时，表示PLC内部CPU出错。

二、三菱PLC根据指示灯判断故障：

1、面板上POWER灯不亮?

主机、I/O扩充机座、I/O扩充模组、特殊模组之正面均有一个 "POWER"之LED指示灯，当主机通上电源时，LED之绿色灯亮。若主机 通上电源后，此指示灯不亮，此时，请将"24＋"端子之配线拔出，若指 示灯正常亮起，表示FX2之DC负载过大，此种情况下，请不要使用 FX2 "24＋"端子之DC电源，请另行准备DC24V电源供应器。

若将"24＋"端子之配线拔出后，指示灯仍然不亮，有可能PLC内部保险 丝己经烧断，此时请您与我们各地营业所联络，我们将儘快为您处理。

2、POWER灯呈闪烁状态?

假若POWER灯呈闪烁状态，很有可能是"24＋"端子与"COM"端子 短路，请将"24＋"端子之配线拔出，若是指示灯回复正常，那请检查 您的线路。若指示灯依然闪烁，那很可能PLC内的POWER板己经故障 ，请您将该部PLC送回我们各地营业所，我们将儘快为您处理。

3、"BATT‧V"LED灯亮

当这个红色LED灯亮时，表PLC内的锂电池寿命己经快结束了(约剩 一个月)，此时请儘快更换新的锂电池，以免PLC内的程式(当使用RAM时) 自动消失。

假若更换新的锂电池之后，此LED灯仍然亮著，那很可 能此部PLC的CPU 板己经故障，请您将该部PLC送回我们各地营业所， 我们会儘快为您处理。

4、"PROG‧E"LED灯闪烁

一般来说，当此红色LED灯闪时，大部份是程式回路不合理的情况 较多，另一原因亦有可能是参数设定出错，或者是外来之杂讯干扰导致 程式内容产生变化。若您是使用掌上型书写器(FX-20P-E)建议您检查 D8004，再依D8004的内容检查D8060～D8069，从D8060～D8069中可得 到一个数据，此为侦错号码。欲知侦错号码内容，请参阅"三菱可程式 控制器编程手册！

5、"CPU‧E"LED灯亮

当"CPU‧E"LED灯亮时，有可能是以下几种原因所造成：

（1）、PLC内部有导电性的粉尘侵入

（2）、PLC的扫瞄时超过100ms以上 (检查D8012即可知道最长执行时间)

（3）、通电中，将RAM/EPROM/EEPROM记忆卡匣拔下。

（4）、PLC附近有杂讯干扰

若排除上述的问题，而"CPU‧E"LED灯仍然 亮著的话，此部PLC可能真的 故障了，建议您将它送回来给我们，让我们 来帮您找出它的病因。

热门问题：

我的PLC被人设定了密码，怎麽办?

假若您拥有原始程式，您只要将PLC记忆体全部消除即可。清除方法如下：

a、若您使用掌上型程式书写器

当书写器与PLC连接后选择ONLINE模态，按GO键，萤幕会要求您打入密码， 此时请您按SP键8次，再按GO键3次，如此一来，您的PLC就回复到出厂 时的状态，您只要再将原始程式打入PLC即可。

b、若您使用FXN，DOS版V2.0以上版本软体

于MODE视窗中按7，5，3，再于出现的画面中选项，以上、下键选择 "MEMORY ALL CLEAR"再按"Enter"键，如此，PLC内部记忆体将全部被清 除。使用者再将原始程式写入PLC内即可。

c、若您使用FXN Windows版V1.0以上版本软体

首先将原始程式颢示于萤幕上，将PLC置于STOP状态，再于画面上功能 选择列中选PLC，再选PLC memory clear…，跳出新画面后，将三项选项 全部圈选，再按"Enter"键，画面将出现"确定"及"取消"两选择让您做决定 ，此时，该做决定的您，就选"确定"，按"Enter"键吧!该画面若消失了， 亦表示该PLC已回复到出厂时状态，您可以重新写入程式。
