三菱GX Works2是专门用于三菱系列PLC的编程软件，该软件有简单工程和结构工程两种编程方式，支持梯形图、指令表、SFC、ST、结构化梯形图等编程语言，并且内部集成了仿真软件，可以实现程序的虚拟仿真与调试。

由于没有实体PLC本文主要介绍该软件的一些基本操作和仿真软件的使用。

一、软件界面介绍

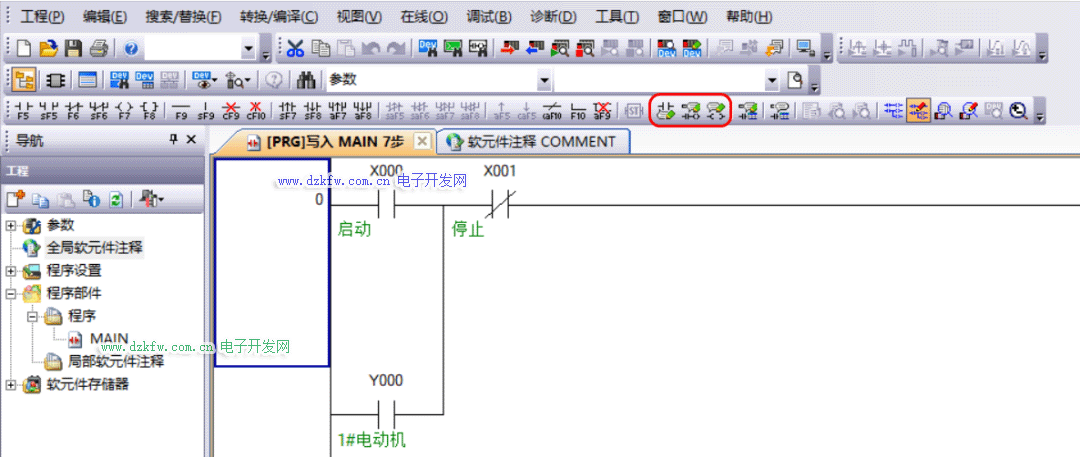

在程序编辑界面中，通常包含导航窗口、程序编辑窗口、状态栏、菜单栏和工具栏。



二、新建工程

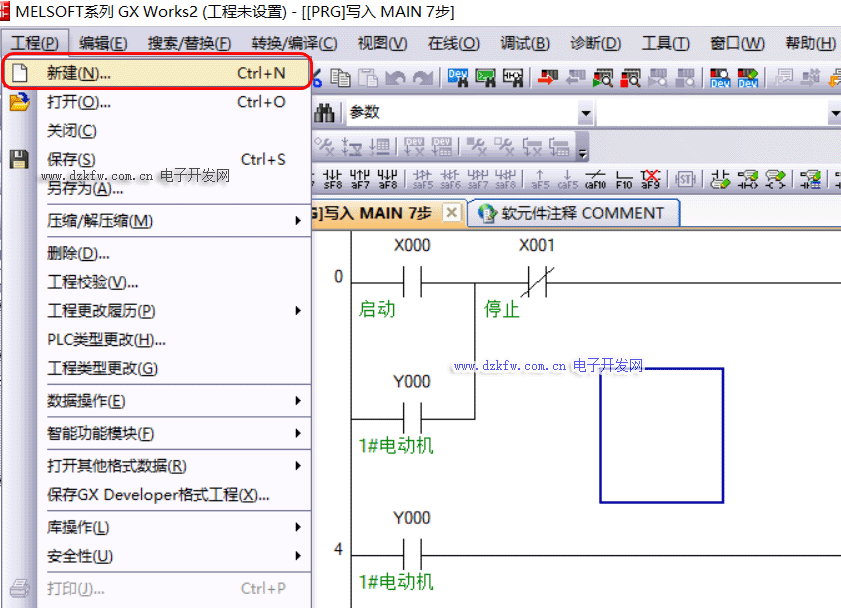

在菜单栏中依次单击“工程”——“新建”即可进入新建工程界面。



在新建工程界面中可以选择PLC的系列、机型、工程类型、程序语言以及是否使用标签等内容（本文以新建简单工程为例）。



系列和机型：根据项目实际需求选择。

工程类型：可以选择简单工程和结构工程。

程序语言：在简单工程类型下只能选择梯形图或SFC（顺序功能图）两种语言。

使用标签：使用ST语言编程时需要勾选该选项。

三、程序编辑

新建工程后会进入程序编辑界面，在该界面中可以实现对程序的编辑、修改以及监视程序的运行状态。

1）指令输入

在GX Works2编程软件中可以使用指令表和单击工具栏中的指令按钮输入指令，其方法与仿真模拟软件FX-TRN-BEG-C中的指令输入方法相同。

2）转换/编译程序

程序编辑完成后需要对程序进行转换/编译，否则程序无法下载。

在菜单栏中依次单击“转换/编译”——“转换”或者直接使用快捷键“F4”对程序进行转换/编译。

若转换/编译成功程序上的灰色部分会消失，若转换/编译失败则会有对应的提示框，且程序上的灰色部分不会消失，此时需要修改程序。



3）行编辑

将编辑框移动到需要操作的行后单击鼠标右键选择“编辑”，然后根据需要选择行插入、行删除等操作。



四、注释

1）注释、声明、注解

工具栏中的三个图标分别表示对程序进行注释、声明、注解编辑。



注释：解释说明单个软元件的功能。

注解：解释说明整行程序的功能。

声明：解释说明多行（整段）程序的功能。

2）全局软元件注释

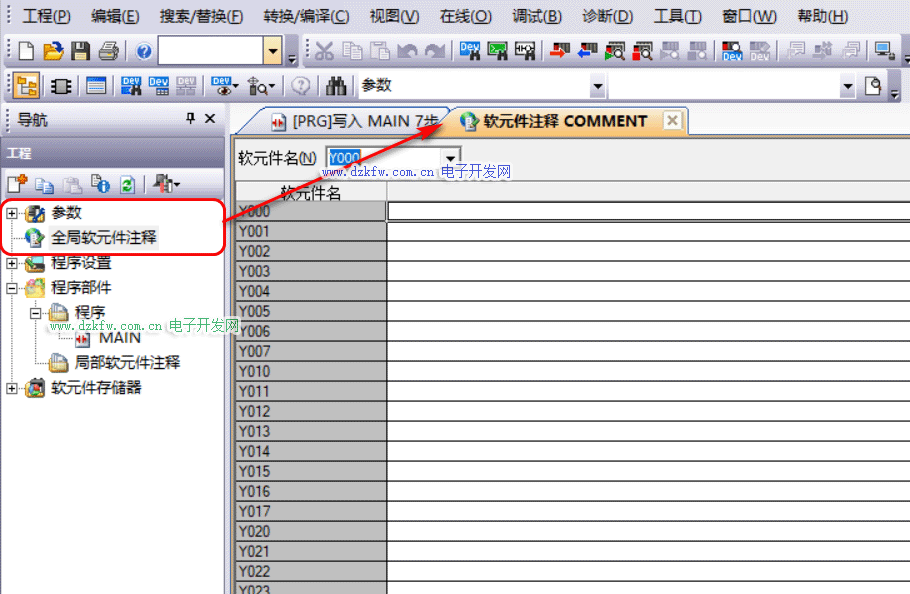

单击导航窗口中“参数”选项卡下的“全局软元件注释”进入软元件注释界面。

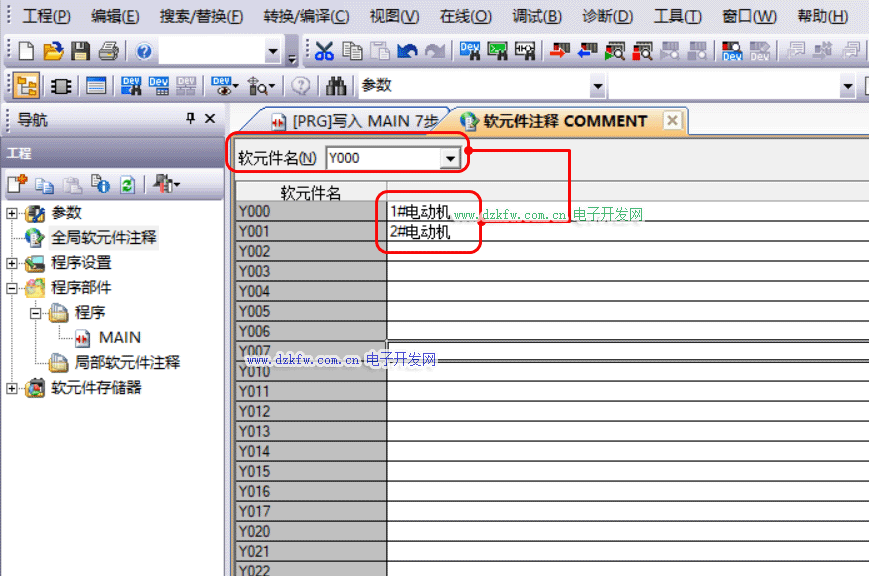

输入软元件名称并回车确定，对应的软元件就会出现，然后根据需要在软元件的名称后输入注释。



3）显示与隐藏注释

依次单击菜单栏中的“视图”——“注释显示”可以设置显示或隐藏注释。



4）注释格式设置

依次单击菜单栏中的“工具”——“选项”进入选项设置界面。然后在“程序编辑器”中修改注释的格式。



五、程序仿真

在没有实体PLC的情况下可以通过软件自带的仿真功能调试、验证程序。

1）仿真模式

程序转换/编辑无误后依次单击菜单栏中的“调试”——“模拟开始/停止”或直接单击工具栏中的“电脑”图标进入仿真模式。



2）修改单个软元件的状态

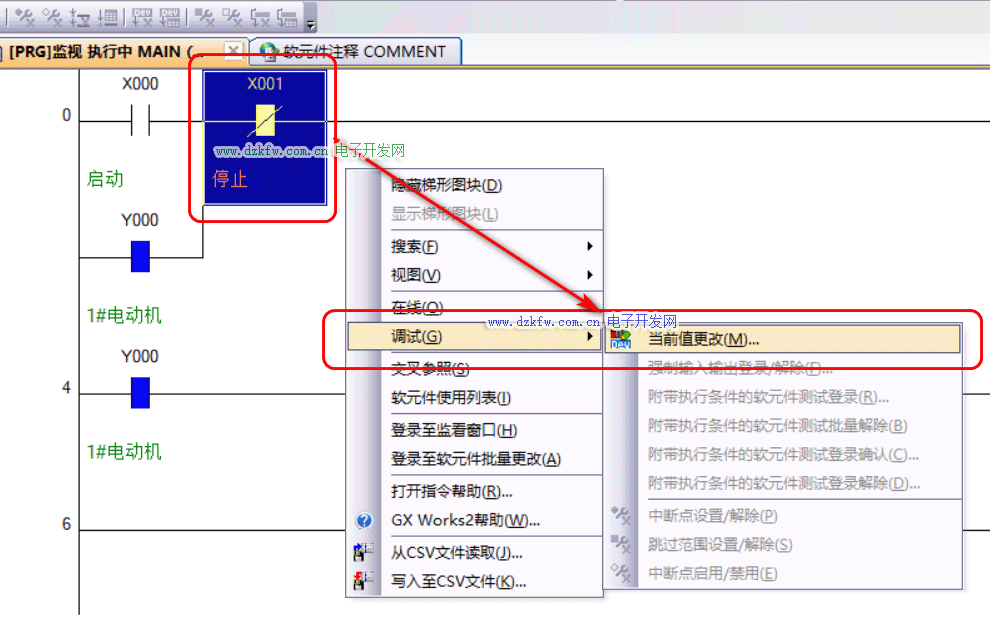

将编辑框移动到需要修改的软元件上，然后右键单击选择“调试”——“当前值更改”进入更改界面。

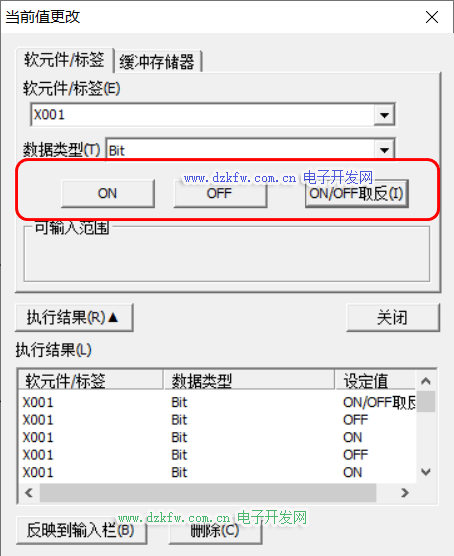

通过单击“ON”、“OFF”、“ON／OFF取反”按钮调整软元件的状态。

输入不同的软元件／标签可以在该界面修改多个软元件的状态。



ON：将软元件置位为ON状态。

OFF：将软元件置位为OFF状态。

ON／OFF取反：对软元件当前状态取反。

３）程序写入

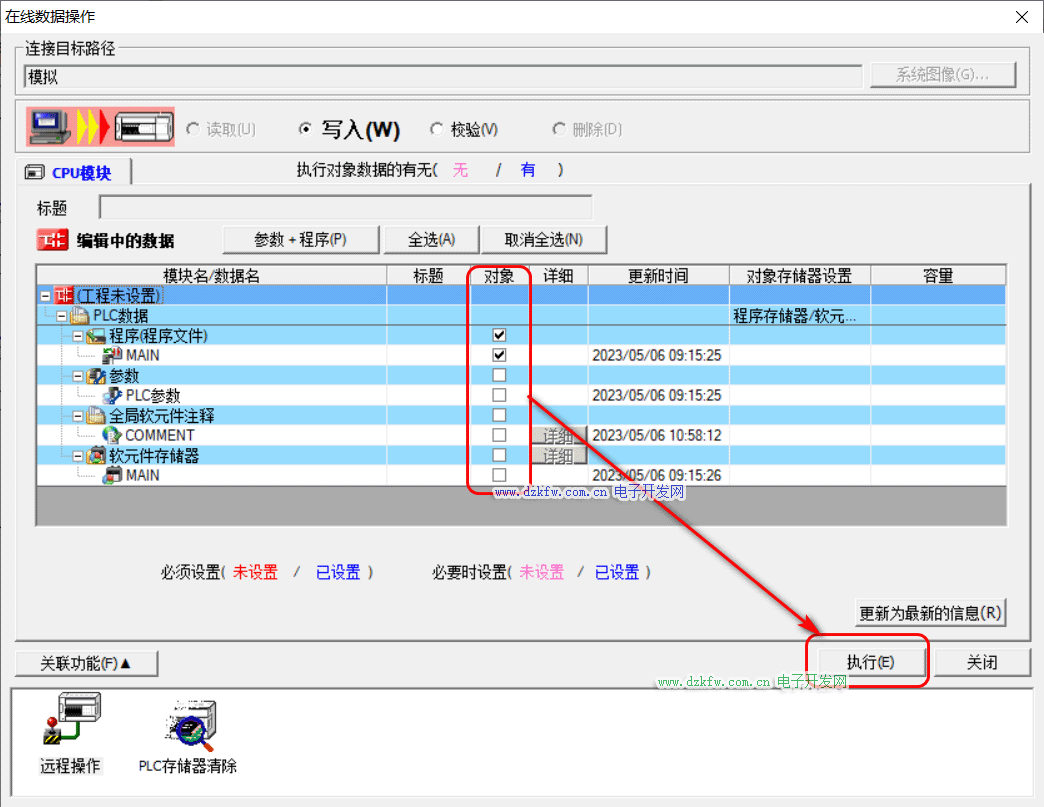

需要将修改后的程序下载到仿真器中时，依次单击菜单栏中的“在线”——“PLC写入”进入程序写入界面。在该界面可以根据需要勾选需要写入到PLC中的内容。

勾选完成后单击“执行”按钮开始写入程序。



六、监视

１）开启／关闭监视

在进入仿真状态后系统会自动开启对程序的监视，也可以在菜单栏依次单击“在线”——“监视”——“开始监视”开启监视模式。

在工具栏直接点击对应的快捷按钮也能实现同样的功能。

在监视模式下不能修改程序，需要切换到写入模式。



２）软元件／缓冲储存器批量监视

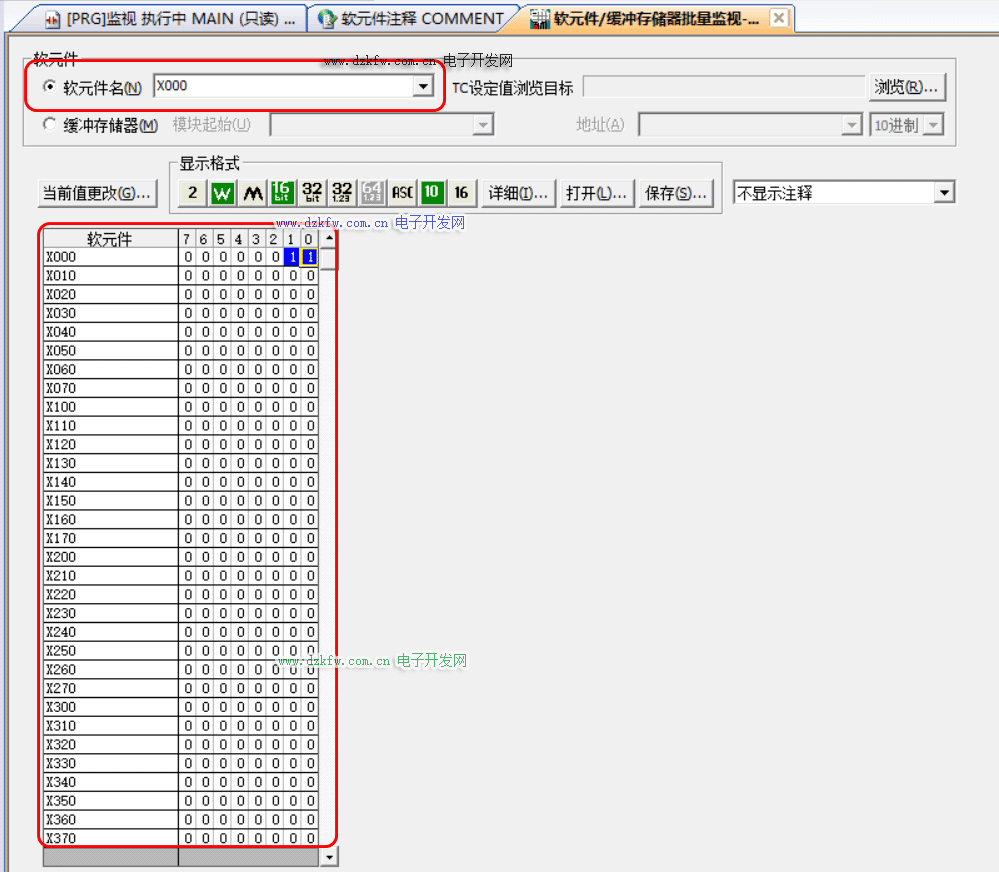

在菜单栏中依次单击“在线”——“监视”——“软元件／缓冲储存器批量监视”进入批量监视界面。

输入软件名称后可以在该界面对同类型软元件的值批量更改。



３）监看

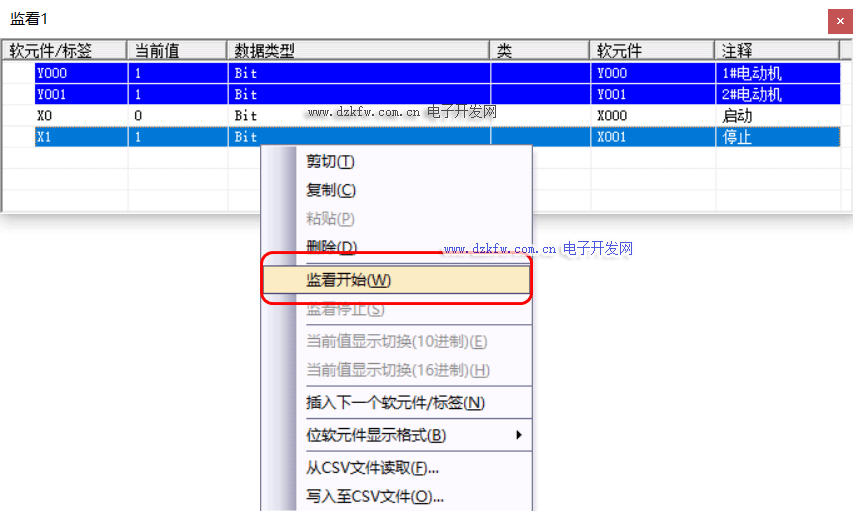

在程序编辑窗口单击鼠标“右键”，选择“登录至监看窗口”。

在监看窗口中输入软元件名称后单击鼠标“右键”选择“监看开始”，在监看过程中可以通过修改当前值改变软元件的状态，监看结束后按同样步骤选择“停止监看”。
