西门子S7-200PLC通过Modbus库与智能仪表通讯

作者:佚名    文章来源:本站原创    点击数:1991    更新时间:2020-10-13
1、在实际应用中,现场不只有plc,还会有智能数显表,上位机通过2个设置多个串口分别读取PLC、智能仪表数据简单不过,但如何实现1个串口读取不同设备数据
2、首先配置好智能仪表从站通讯参数,拿9600 8 1 none 地址3举例
3、200PLC主站程序

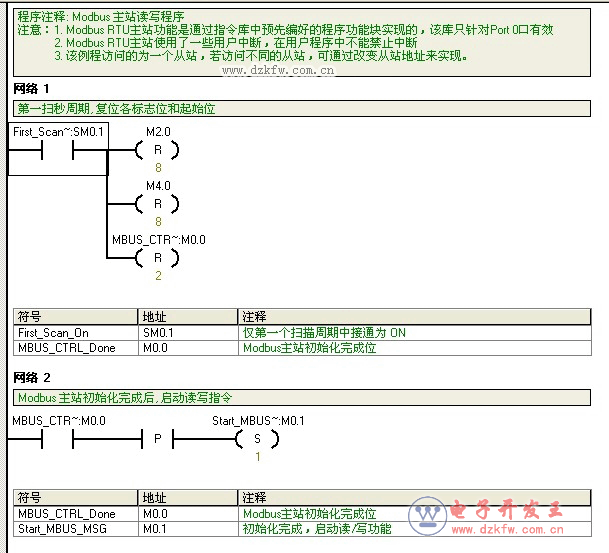

第一步初始化,复位modbus库完成位,初始化完成后,启动读写指令m0.1置位

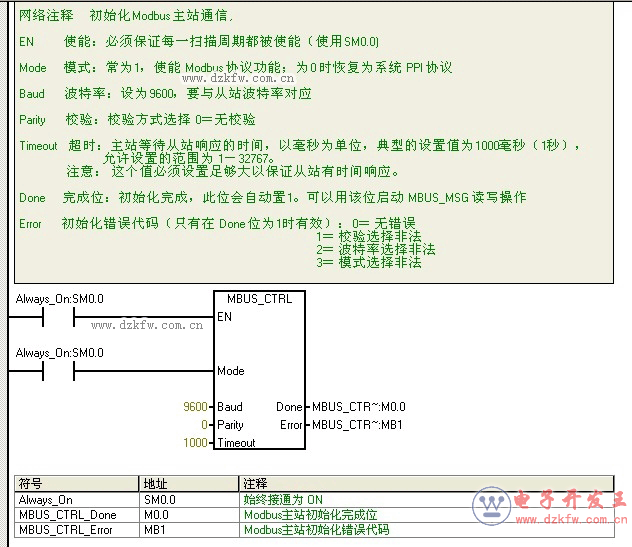

第二步,网络3,填写从站通讯参数

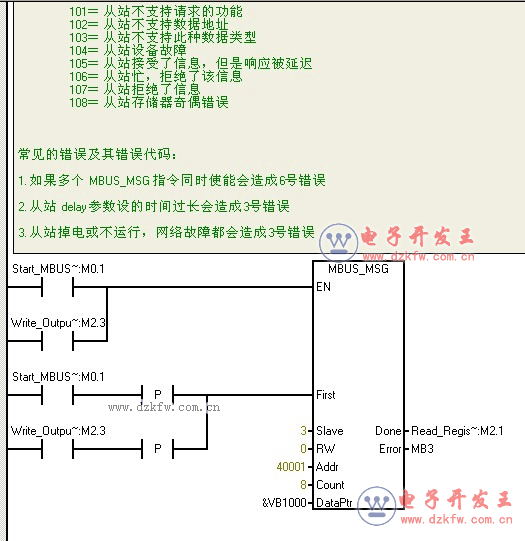

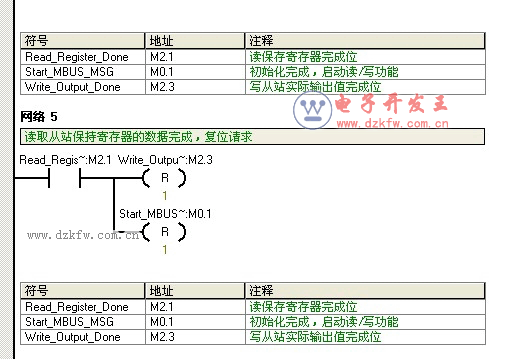

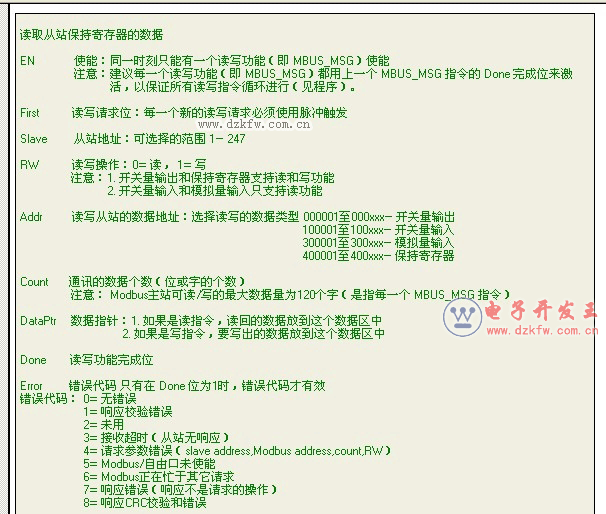

第3步 M0.1置位读取从站数据,读取保持寄存器40001-40008 8个数据根据数据格式写入&VB1000,如40001 40002为32位浮点数,则保存在VB1000 VB1001 VB1002 VB1003中,依次类推,读取完成M2.1置位,复位读取从站保持寄存器M0.1 M2.3

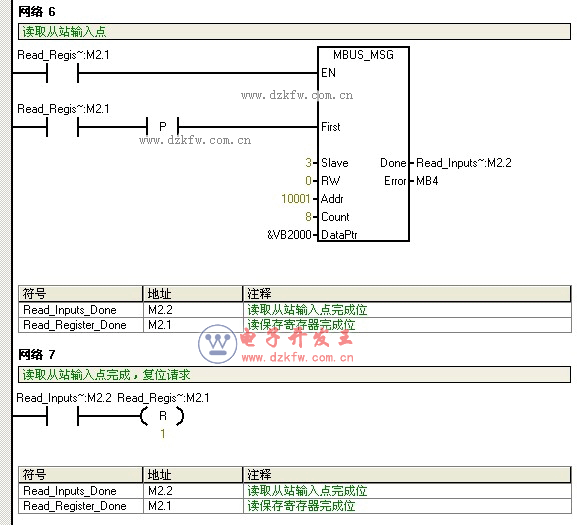

读取输入寄存器,读取完成M2.2置位,复位M2,.1

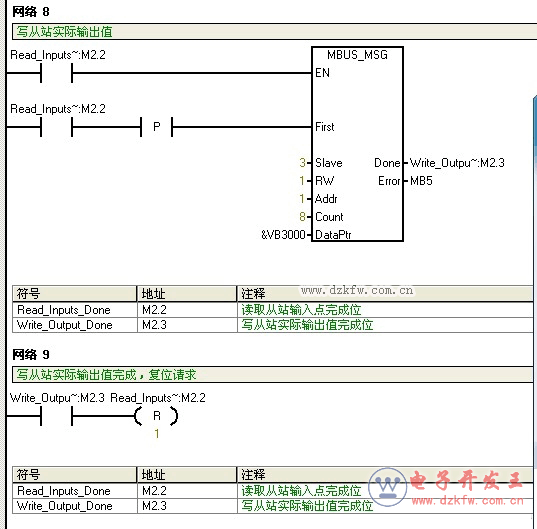

M2.2置位,写数据开始,VB3000写入00001中,写完成,M2.3置位,开始读,M2.2复位。




Tags:Modbus通讯,西门子S7-200,梯形图实例
