三菱FX系列PLC的FX2N-4AD-TC特殊功能模块梯形图实例程序

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-12-17

    下面所示程序中,FX2N-4AD-TC模块占用特殊模块2的位置(这是第三个紧靠PLC的单元)。类型K的热电耦用于CH1,类型J的热电耦用于通道2(CH2),CH3和CH4不使用。平均数是4。输入通道CH1和CH2以摄氏度表示的平均值分别保存在数据寄存器D0和D1中。

    (1)初始化程序

    FX2N-4AD-TC特殊功能模块的初始化程序如图6-14所示。

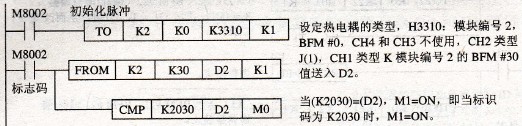

FX2N-4AD-TC初始化程序

    图6-14 FX2N-4AD-TC初始化程序

    此初始化步骤检查在位置2的特殊功能模块的确是FX2N-4AD-TC,即它的单元标识码是否是K2030 (BFM #30)。这一步是可选的。不过它提供了确定系统是否正确配置的软件检查。

    (2)温度值的读取程序

    FX2N-4AD-TC的转换后温度值读取程序如图6-15所示。

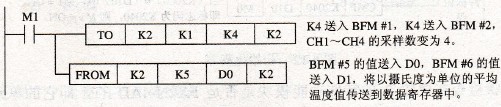

FX2N-4AD-TC的温度读取

    图6-15 FX2N-4AD-TC的温度读取

    图6-15是对FX2N-4AD-TC输入通道的实际读取。这是程序中唯一必需的步骤。例中的TO指令设置输入通道,CH1和CH2,并对两个采样值进行平均读取。FROM指令读取FX2N-4AD-PT输入通道CH1和CH2的平均温度(BFM#5~#8)。如果需要读取直接温度读数,则以读取BFM #9~#12来代替。
