PLC优先级控制程序编程实例 梯形图实例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-12-15
有3组成员参与问答游戏,学生,高中生和教授。如果他们想得到回答的机会,他们必须按下应答按钮。如果一组的到机会,另外2组按下将无效。学生组和教授组有2个按钮,高中学生组有一个按钮。假如X0 或X1 按下,Y0=ON. 为了限制J教授,组当X3或X4 在同时按下,Y2=ON。对于高中学生组,X2按下,Y1=ON.
假如X5按下(复位按钮),Y0 Y1 Y2 关闭。

PLC优先级控制程序编程实例 梯形图实例
plc输入所需的数
X0-学生组应答按钮
X 1-学生组应答按钮
X2-高中学生组应答按钮
X3-教授组应答按钮
X4-教授组应答按钮
X5 – 复位按钮
PLC输出所需的数
Y0-学生组指示器
Y1-高中学生组指示器
Y2-教授组指示器

PLC优先级控制程序编程实例 梯形图实例

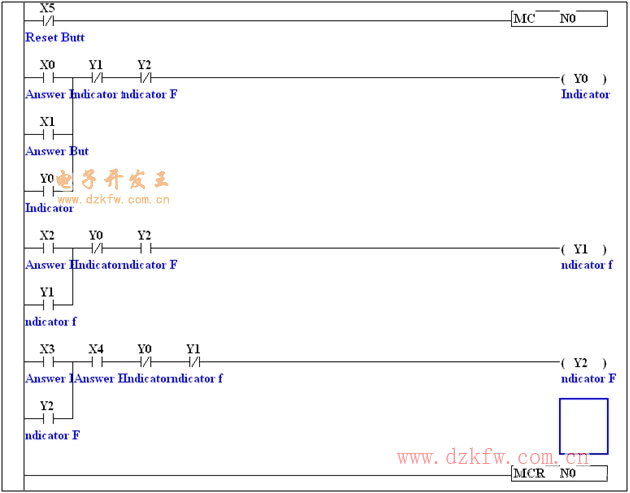

plc编程梯形图
PLC编程梯形图描述
如果主持人恢复按钮X5没有按下,[MC N0]指令被执行,MC和MCR之间程序也被正常执行,学生组应答按钮并联,教授组应答按钮串联。高中学生组只有一个应答按钮,假如一个组的应答成功按下,指示灯形成回路,也就是说,即使按钮松开,指示灯也亮。
通过回路,其他按钮无效。
当主持人按下恢复按钮,X5=ON,[MC N0] 指令和MC MCR之间的程序将不被执行,Y0 Y1 Y2 断开。3个组指示灯关闭,当主持人松开按钮,X5=OFF,MC MCR直接程序再次正常执行,新循环开始。

Tags:梯形图实例,优先级控制
