西门子PLC模拟量输入输出相关数据类型转换 梯形图实例

作者:佚名    文章来源:本站原创    点击数:5146    更新时间:2019-12-05
plc模拟量输入输出都会涉及到数据类型的互转问题,然而西门子300系统对于数据格式有着明确的规定,一般的四则运算都是在同一数据类型下才能进行的,这也是一直以来困扰初学者的一个问题。
西门子300编程软件step7 和 博图都提供了相应的模拟量输入输出处理模块FC105,FC106。但是好多场合下,要对数据进行线性转换或运算,靠这两个函数是远远不够的。这时候就需要用户自己动手写一些数据转换的子程序。所以知道西门子数据类型转换是很有必要的。
1.模拟量数据采集值(PIW INT) 转换为 物理量(浮点数real)

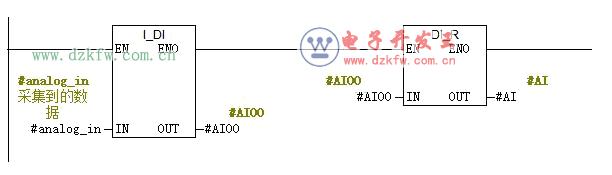

西门子plc通过采集通道采集到的值以整型(INT)型式保存在PIWx(PIW0)内,要换算为浮点型式的物理量需要经过以下两步。
第一步:把INT 转换为 DINT ,不用为为什么,就是精度精度精度。
第二部:把DINT 转换为REAL。
这两步都很简单,如图所示。难点在于,把浮点数(REAL)转换为整形(INT),再通过PQW输出。

西门子PLC模拟量输入输出相关数据类型转换 梯形图实例
2.物理量(浮点数real) 转换为 模拟量数据输出值(PQW INT)
西门子PLC以整型(INT)型式输出模拟量(PQW0),一般的物理量都是浮点数型式,要把物理量换算为模拟量输出,需要经过以下两步。

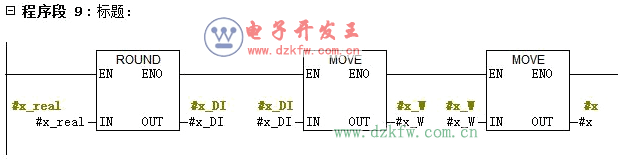

第一步:通过ROUND函数或TRUNC函数,把REAL数据转换为DI格式。
ROUND是实数转换双字整数指令,小数点后的第一位采取四舍五入。TRUNC也是实数转换为双整数,但是去小数部分取整数。
第二部:把DINT 数据通过MOVE指令输送到VW区,再通过MOVE指令由PQW输出即可。
