任务描述

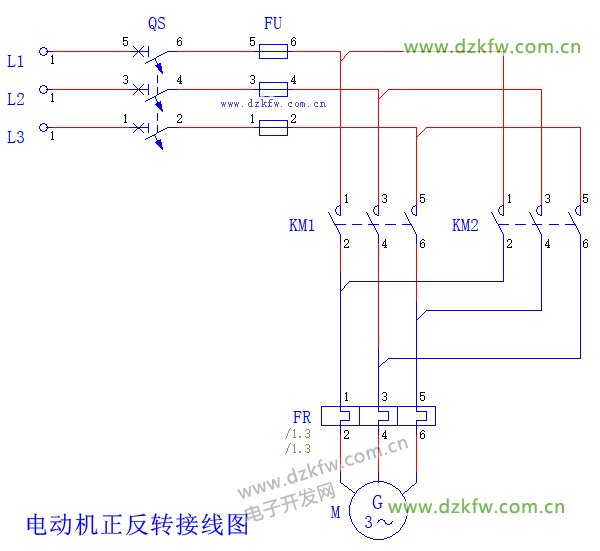

根据下图电路，用三菱PLC设计出电动机正反转控制。需要找出所有输入量、输出量，进行I/O地址分配，绘制I/O接线图，并编写PLC程序！



I/O地址分配

根据任务要求，此电路需要进行正反转切换，题目中有两个接触器，因此就有两个输出量，KM1正转运行Y001, KM2反转运行Y002，它们分别控制电动机正转和反转。

需要三个按钮来分别控制，正转控制按钮X001，反转控制按钮X002，停止按钮X000，以及热继电器的过载保护FRX003，因此需要四个输入量。

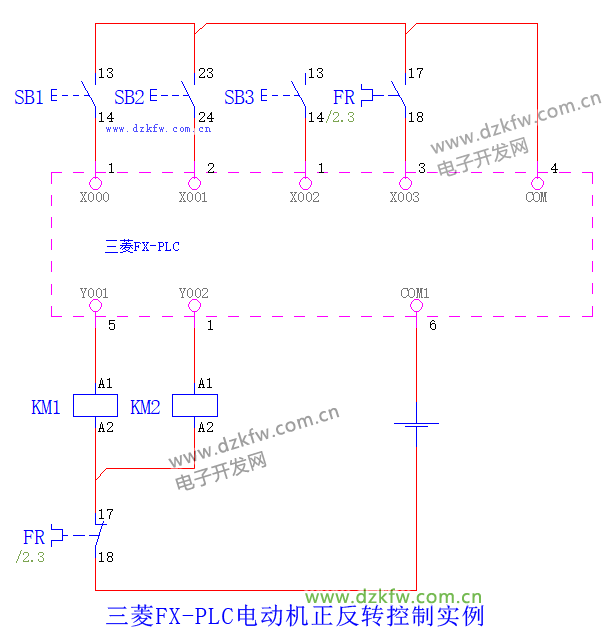

I/O接线图

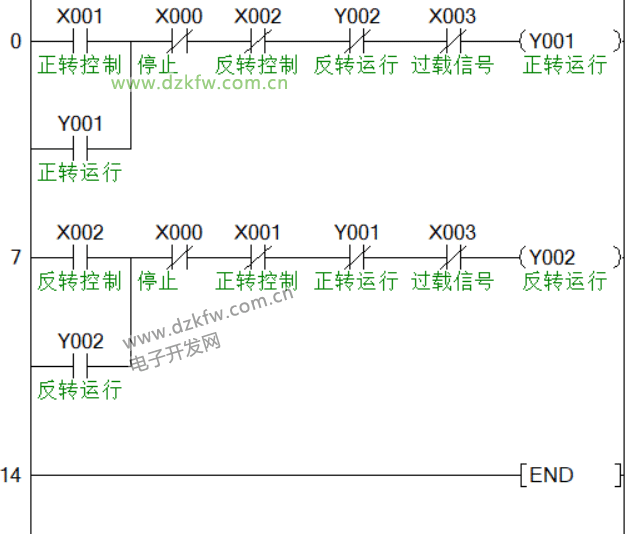

程序



程序分析

按下正转控制按钮X001，Y001得电并自锁，电动机开始正转运行，按下反转控制按钮X002，Y001断电，Y002得电并自锁，电动机开始反转运行。按下停止按钮X000，Y001/Y002都断电电动机停止运行，当热继电器过载动作，Y001/Y002都断电，电动机停止运行。
