西门子plc 水塔水位控制的模拟 梯形图实例

作者:佚名    文章来源:本站原创    点击数:12968    更新时间:2019-11-10

一、 实验目的

用PLC构成水塔水位自动控制系统。

二、实验内容

当水池水位低于水池低水位界(S4为ON表示),阀Y打开进水(Y为ON)定时器开始定时,4秒后,如果S4还不为OFF,那么阀Y指示灯闪烁,表示阀Y没有进水,出现故障,S3为ON后,阀Y关闭(Y为OFF)。当S4为OFF时,且水塔水位低于水塔低水位界时S2为ON,电机M运转抽水。当水塔水位高于水塔高水位界时电机M停止。

三、水塔水位控制的实验面板图:图6-8-1所示

西门子plc 水塔水位控制的模拟 梯形图实例

                     水塔水位控制面板

上图下框中的S1、S2、S3、S4分别接主机的输入点I0.0、I0.1、I0.2、I0.3,M、Y分别接主机的输出点Q0.0、Q0.1。

四、编制梯形图并写出实验程序

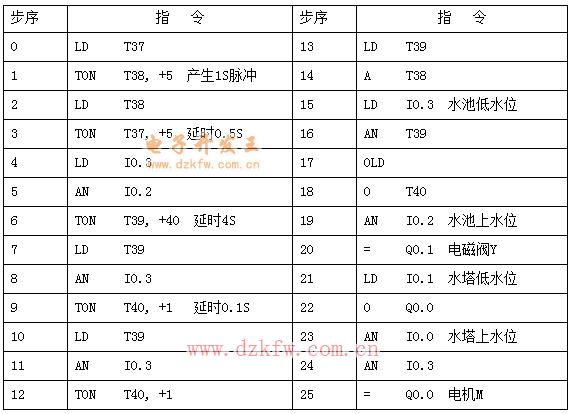

参考程序

表6-8-1所示

西门子plc 水塔水位控制的模拟 梯形图语句

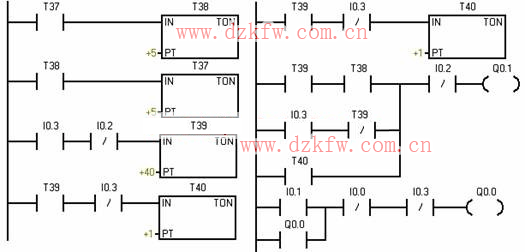

参考梯形图如下所示:



plc 水塔水位控制的模拟 梯形图实例

                           图6-8-2

五、实验设备

1、THSMS-A型、THSMS-B型实验装置或THSMS-1型、THSMS-2型实验箱一台

2、安装了STEP7-Micro/WIN32编程软件的计算机一台

3、PC/PPI编程电缆一根

4、锁紧导线若干
