PLC工厂流水线自动启停控制编程实例,梯形图实例

作者:佚名    文章来源:本站原创    点击数:4876    更新时间:2019-09-18
流水线在工厂生产线上运用非常广泛。从产品原料到最终产品,工厂中的生产过程都是由各个生产工站实现。工站与工站之间的转运,就是通过流水线实现。下面就工厂流水线的实现过程拆分如下:
控制功能
流水线辊道的启动/停止,均依照前后辊道一定的时许实现。流水线辊道后一级的启动均由前一级辊道的运行状态控制,其前一级辊道未运行,则后一级辊道不能启动;反之,后一级辊道未停止,则前一级辊道不可停止。若下一级辊道上检测到物料,则上一级辊道不可运行,防止流水线上形成物料堆积。
控制流程

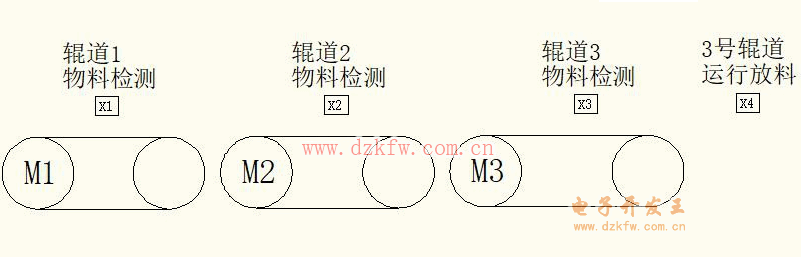

流水线辊道示意图如下:

流水线辊道示意图
流水线辊道示意图
流水线启动后,若流水线上未检测到物料,则流水线辊道全部启动;若检测到物料则按照如下逻辑处理:
1)若辊道3后的允许放料信号无效,且3号辊道上的物料检测传感器检测到物料(3号辊道上有物料),则停止辊道3;
2)若辊道3处于停止状态,且2号辊道上的物料检测传感器检测到物料(2号辊道上有物料),则停止辊道2;
3)若辊道2处于停止状态,且1号辊道上的物料检测传感器检测到物料(1号辊道上有物料),则停止辊道1。
程序示例
地址分配如下:

PLC工厂流水线自动启停控制编程实例,plc地址分配
plc 地址分配

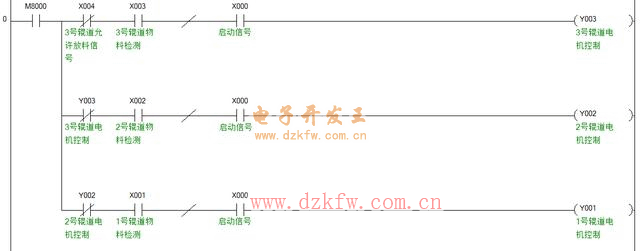

PLC工厂流水线自动启停控制编程实例,梯形图实例
PLC流水线程序


Tags:自动启停控制,梯形图实例,plc
