【图文详解】西门子PLC之S7-200SMART的TCP通信 TCP_CONNECT和TCP_SEND、TCP_RECV指令用法

作者:佚名    文章来源:本站原创    点击数:2469    更新时间:2024/6/2

西门子plc之S7-200SMART的TCP通信 (上)

200SMART的开放式通信(Open User Communication)包括TCP通信,UDP通信以及ISO-on-TCP通信,支持CPU固件版本V2.2以上,常用于与第三方支持相同协议的设备通信。

开放式通信(OUC)编程可以通过指令或者调用OUC的指令库,通信双方均要调用指令,通信数据量可以达到1024个字节,这次我们将介绍OUC通信中的TCP通信。

TCP通信是一种面向连接的通信协议,通信之前需要先建立连接,是一种数据流的服务,不传输开始消息和结束消息,是一种可靠,安全的数据传输。所谓数据流,举一个简单的例子来说,发送方第一次发送10个数据,然后第二次再发送10个数据,然后接收方启用接受会一下子接收到20个数据。

TCP通信的编程可以通过通信指令或者开放式用户通信库指令,如图:

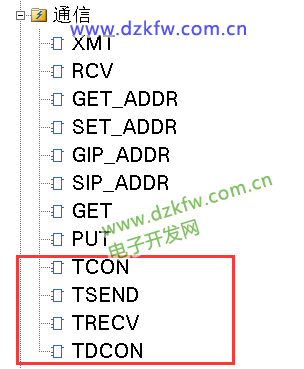

图一:通信指令

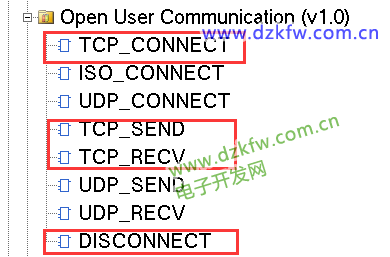

  图二: 开放式用户通信库指令

这里建议使用开放式用户通信库指令,编程和填写参数都能简单一点。

下面开始介绍一下TCP通信的流程:

①:建立连接(关键!必须!)TCP_CONNECT和TCP_SEND、TCP_RECV指令用法



②:交换数据(发送/接收)



③:断开连接(一般不用)



④:分配库存储器(必须!建议选择较大的地址避免冲突)



接下来介绍一下各个指令的每个引脚的含义,

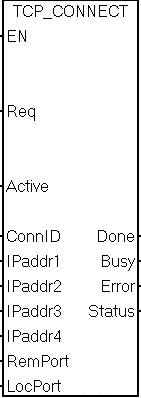

首先介绍TCP_CONNECT指令

参数

数据类型

描述

EN

BOOL

使能输入

Req

BOOL

如果Req=TRUE,CPU启动连接操作。如果 Req = FALSE,则输出显示连接的当前状态。

Active

BOOL

设置本地CPU在通信中的角色

Active= TRUE为主动连接(一般用于客户端)

Active= FALSE为被动连接(一般用于服务器)

ConnID

WORD

CPU使用连接 ID (ConnID) 为其它指令标识该连接。可能的ConnID范围为0到65534。

IPadd

IPaddr4

BYTE

这些是IP地址的四个八位字节。IPaddr1到IPaddr4 填写通信伙伴的IP地址

RemPort

WORD

RemPort 是远程设备上的端口号。远程端口号范围为 1 到 49151。对于被动连接,使用零。

LocPort

WORD

LocPort 是本地设备上的端口号。本地端口号范围为 1 到 49151,但存在一些限制。

Done

BOOL

完成标志位,建立通信连接之后一直保持1。

Busy

BOOL

当连接操作正在进行时,指令置位 Busy 输出。

Error

BOOL

当连接操作完成但发生错误时,指令置位 Error 输出。

Status

BYTE

如果指令置位 Error 输出,Status 输出会显示错误代码。如果指令置位 Busy 或 Done 输出,Status 为零(无错误)。

这里我们再对一些参数进行一些补充解释

  1. ConnID:ConnID用于标识通信连接,不同的ConnID不能重复,且占用开放式通信资源最多16个,客户端的ConnID与服务器的ConnID无关。

  2. IPaddr:填写通信伙伴的IP地址,客户端填写服务器的IP,服务器填写客户端的IP。主动连接不能填0.0.0.0,被动连接可以填0.0.0.0,表示接受任意远程IP地址的连接。

  3. RemPort 和LocPort:端口号设置,建议采用2000~5000,主动方和被动方的RemPort 和LocPort交叉对应;对于被动连接,本地端口号必须唯一(不重复),且可以忽略远程端口号,RemPort可以填0。

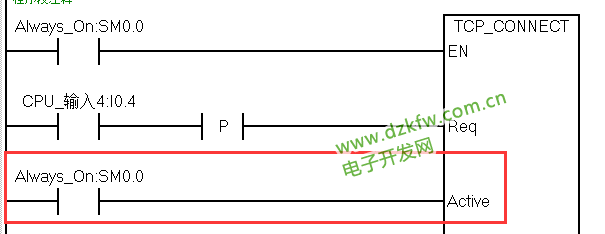

  4. Req & Active:CPU作为客户端:Active设置为TURE,然后再触发Req,主动发送报文,请求建立连接。如图Active设置SM0.0。



CPU作为服务器先就绪,客户端发送请求报文后,才可建立连接,否则被拒绝。



例如我设置本地客户端IP为192.168.0.100,ConnID为10,端口号为2000;

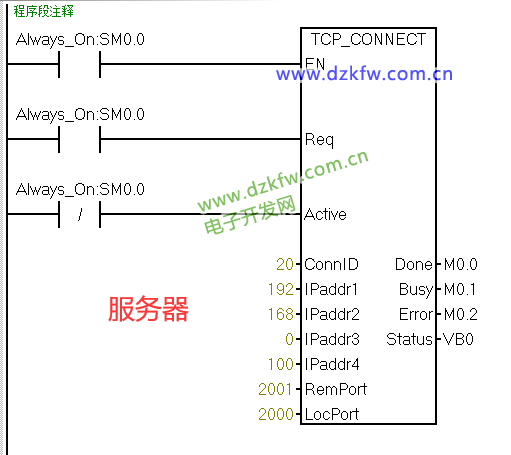

远程服务器IP为192.168.0.101,ConnID为20,端口号为2001;如图





这次关于200SMART的TCP通信就暂时介绍到这里,下一篇将继续为大家介绍TCP的发送和接收指令,以及TCP程序编写。


西门子plc之S7-200SMART的TCP通信 (下)

上次为大家介绍了200SMART的TCP_CONNECT指令,这次继续介绍TCP_SEND指令和TCP_RECV指令。

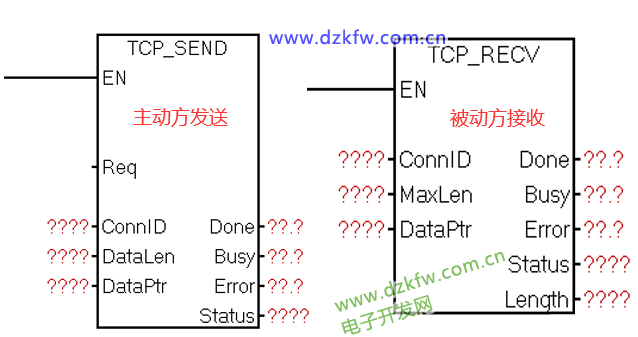

TCP_SEND指令和TCP_RECV这两个指令比较简单,就放在一起介绍。



EN:使能,对于接收指令,建议常1触发。

Req:发送指令触发发送指令,建议使用上升沿触发。

ConnID:连接标识,与各自的TCP_CONNECT的ConnID相同。

DataLen发送数据的长度,最多1024个字节。

MaxLen:接收数据的最大长度,最多1024个字节。

Length:实际接收数据的长度。

DataPtr:发送数据的地址指针,发送数据的首地址。

其他的Done,Busy等与TCP_CONNECT指令相同。



接下来对这些参数进行一个详细的解释:

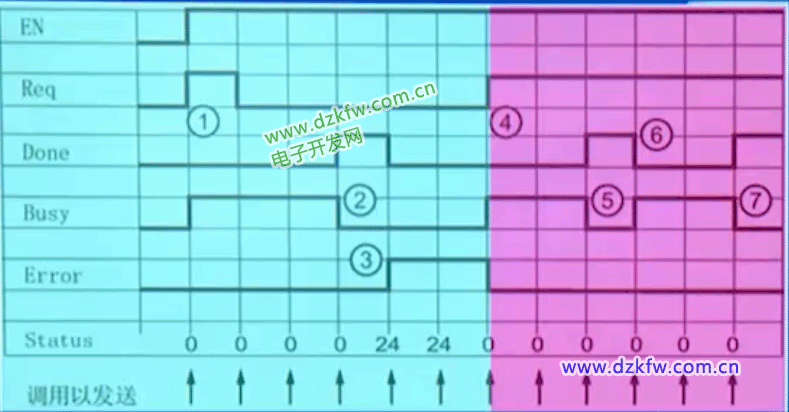

如图,是TCP_SEND的调用时序图,蓝色为Req上升沿触发,红色为Req电平触发。



使用Req上升沿触发→Busy=1→完成后DONE=1(一个扫描周期)→Error=1且Status=24,然后等待下一次上升沿触发信号进行循环,这里Status=24表示指令调用但是未触发操作,并不代表错误。

使用Req电平触发→Busy=1→完成后DONE=1(一个扫描周期),然后不停循环Busy和Done。

这里建议使用上升沿触发TCP_SEND指令。

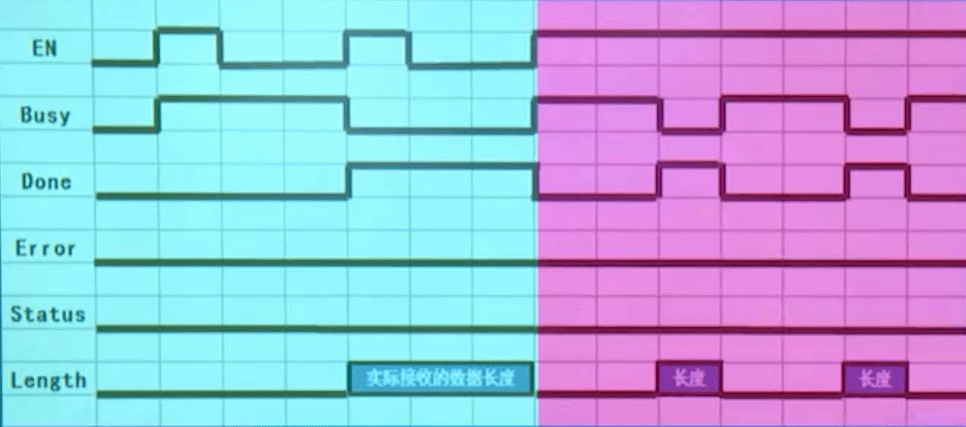

如图,是TCP_RECV的调用时序图,蓝色为EN上升沿触发,红色为EN电平触发。



EN上升沿触发,需要两次触发才可以接收数据,DONE保持为1,直至下次上升沿的到来;而EN电平触发,有数据就接收,大部分时间处于Busy,Done为1一个周期,所以建议EN使用电平触发TCP_RECV指令。

对于TCP_RECV的MaxLen,当MaxLen<发送方数据的长度时,按照MaxLen设置的长度进行接收,多余部分舍弃,Done不置位,同时Error=1,Status=25。

所以建议MaxLen=发送方数据的长度,如果发送方的长度是变化的,则MaxLen按照最大长度进行填写。

最后以下题为例:本地客户端IP为192.168.0.100,ConnID为10,端口号为2000;远程服务器IP为192.168.0.101,ConnID为20,端口号为2001,将本地站从VB200开始的10个字节发送到远程站的VB100开始的10个字节。

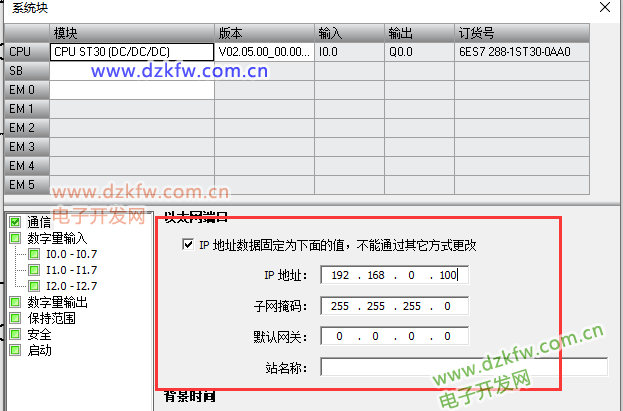

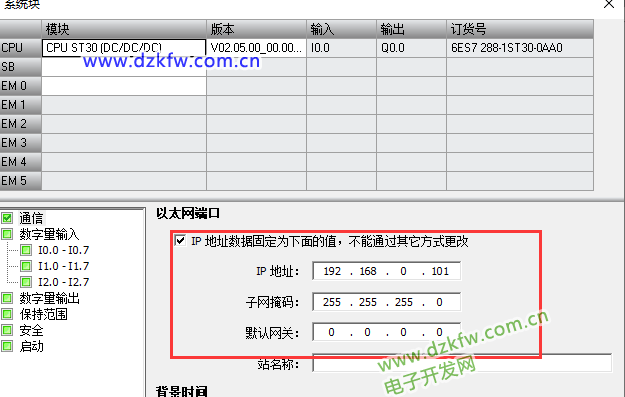

首先我们在系统块中设置本地站和远程站的IP地址

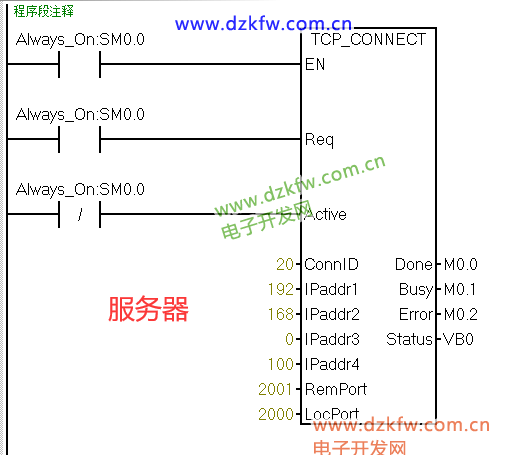

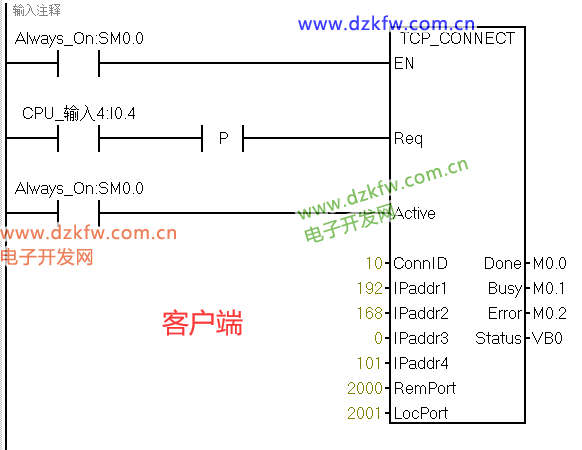

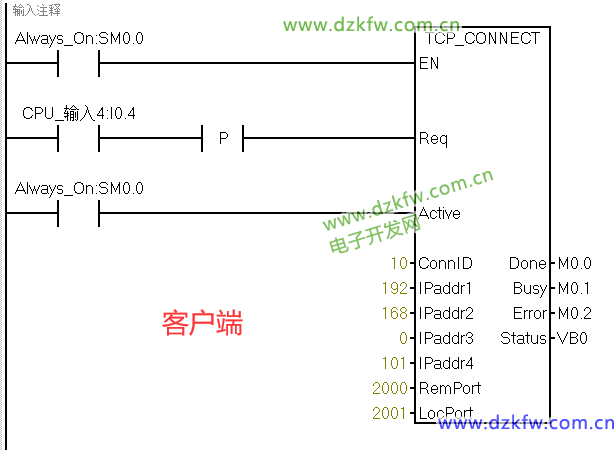

然后设置TCP_CONNECT参数,如图

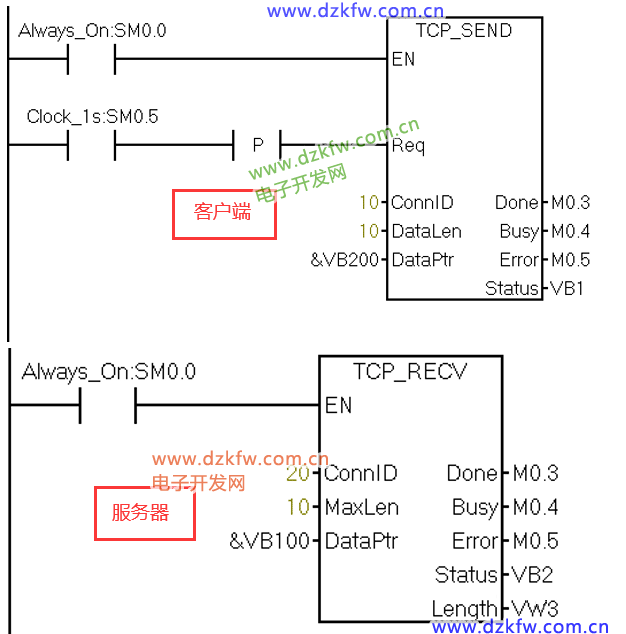

接着分别设置TCP_SEND和TCP_RECV



按下I0.4,启动客户端TCP_CONNECT的连接,SM0.5不断触发SEND的Req,

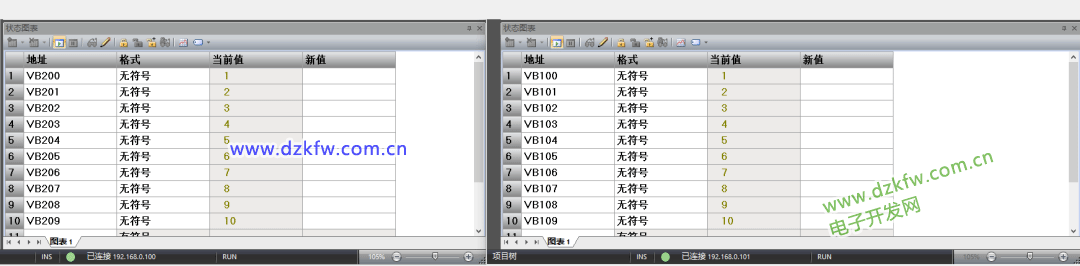

如图所示,数据成功发送,通讯成功。
