西门子 S7-200SMART PLC 还提供了相应的外部扩展模块。扩展模块主要有数字量扩展模块、模拟量扩展模块、通信扩展模块等。

1.数字量扩展模块

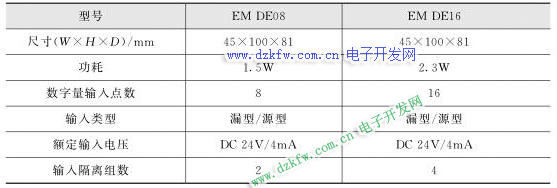

西门子 S7-200SMARTPLC 的数字量输入扩展模块包括两种类型: 8 点 24V 直流电源输入、 16 点 24V 直流电源输入。输入方式分为直流 24V 源型、漏型输入。这两种数字量输入扩展模块类型的型号分别为 EMDE08 和 EMDE16 ,其主要技术参数如表所示。

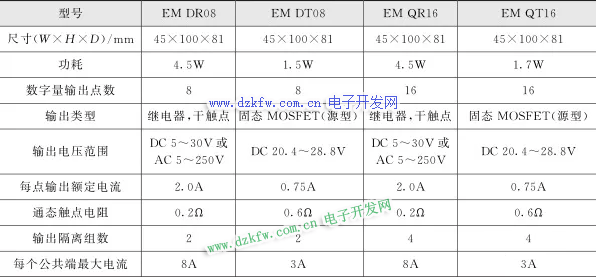

西门子 S7-200 SMART PLC 的数字量输出扩展模块包括 2 种类型: 8 / 16 点 DC 24V 晶体管输出、 8 / 16 点继电器输出。输出方式分为直流 24V 源型输出以及交流 120 /230V 的继电器输出。这 2 种数字量输出扩展模块类型的型号分别为 EMDR08、EMDT08、EMQR16和 EMQT16 ,其主要技术参数如表所示。

2、模拟量扩展模块

在工业控制中,被控对象常常是模拟量,如压力温度、流量、转速等。而 PLC 的 CPU内部执行的是数字量,因此需要将模拟量转换成数字量,以便 CPU 进行处理,这一任务由模拟量 I / O 扩展模块来完成。 A / D 扩展模块可将 PLC 外部的电压或电流转换成数字量送入PLC 内,经 PLC 处理后,再由 D / A 扩展模块将 PLC 输出的数字量转换成电压或电流送给被控对象。

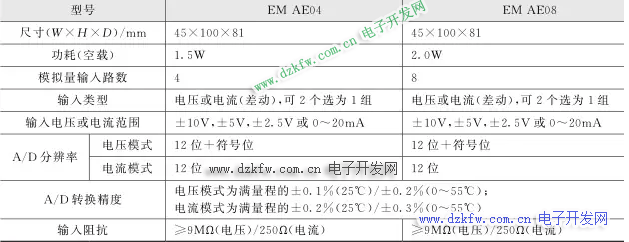

西门子 S7-200SMARTPLC 的模拟量输入扩展模块有 2 种型号: EMAE04 和 EMAE08 。其中, EMAE04 为 4 路模拟量输入, EMAE08 为 8 路模拟量输入,它们的主要技术参数如表所示。

西门子 S7-200SMARTPLC 的模拟量输出扩展模块也有 2 种型号: EMAQ02 和 EMAQ04 。其中, EMAQ02 为 2 路模拟量输出, EMAQ04 为 4 路模拟量输出,它们的主要技术参数如表所示。

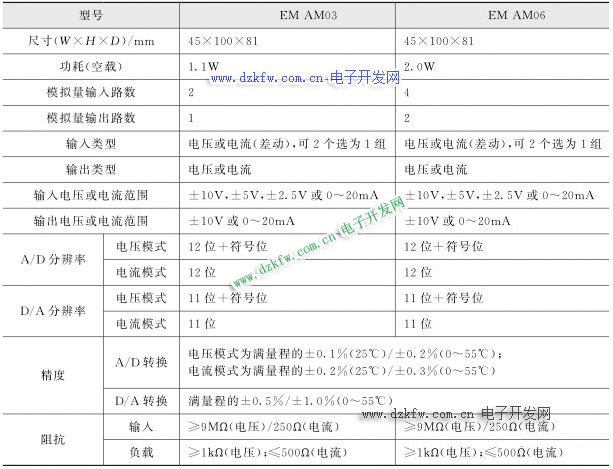

西门子 S7-200 SMARTPLC 的模拟量输入/输出扩展模块同样有 2 种型号: EMAM03和 EMAM06 。其中, EMAM03 为 2 路模拟量输入/ 1 路模拟量输出, EMAM06 为 4 路模拟量输入/ 2 路模拟量输出,它们的主要技术参数如表所示。

3.通信扩展模块

西门子 S7-200 SMART PLC 的基本模块集成了1个 RS485 / 232 端口,支持自由端口、ModbusRTU 、 USS 等通信协议,通过此端口可实现与变频器、触摸屏等第三方设备的通信。对于标准型的基本模块还集成了 1 个以太网端口,通过此端口进行以太网的连接,可以对程序进行编辑、状态监视、程序传送等远程服务,也可以与网络中的其它 PLC 进行数据交换、 E-mail 的收发与 PLC 数据的读/写操作。除了基本模块本身集成的通信口外,还可外接通信扩展模块,如 EMDP01 模块。 EMDP01 模块同时支持 PROFIBUS-DP 和 MPI 两种协议。使用 EMDP01 通信扩展模块可以将S7-200SMARTCPU 作为 PROFIBUS-DP 从站连接到 PROFIBUS 通信网络,通过模块上的旋转开关可以设置 PROFIBUS-DP 的从站地址。
