ABB变频器 通讯

MODBUS通讯

1. ACS510变频器参数设置：

9802=1 MODBUS

5302＝1 站号 5303＝9.6kbit/s 波特率 5304＝1 校验方式为8N2

5305=0 1001=10 由MODBUS控制变频器启停 1003=为双向

1102=0 由MODBUS控制变频器给定速度（0-20000对应0-50Hz）

1103=8 2007= -50HZ

2．控制变频器启停

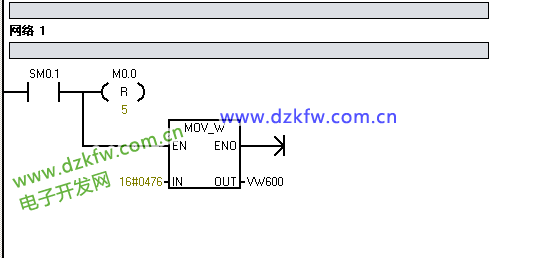

a．初始化，即向Modbus寄存器40001中写入1142（16进制数为0476）并延时100毫秒；

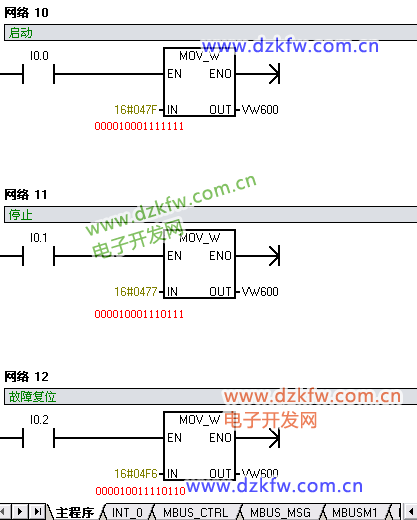

b．启动电机，即向Modbus寄存器40001中写入1151（16进制数为047F）

c．反转电机，即向Modbus寄存器40002中写入一个负值 -20000~0

d．停止电机，即向Modbus寄存器40001中写入1143（16进制数为0477）

c．故障复位，即向Modbus寄存器40001中写入1270（16进制数为04F6）

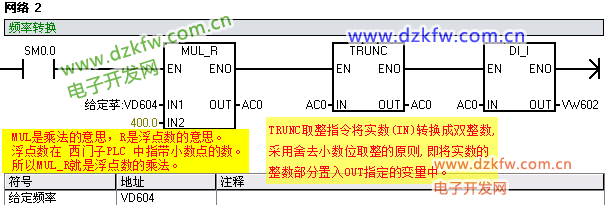

3.用Modbus修改给定频率的方法

主机向通讯给定1（Modbus寄存器40002）中写入设定的频率数值（范围＝0～＋20000（换算到0～1105给定1最大），或－20000～0（换算到1105给定1最大～0））；

另外ABB ACS510变频器的modbus接线和设置可以参考：www.dzkfw.com.cn/jichu/bianpinqi/9927.html

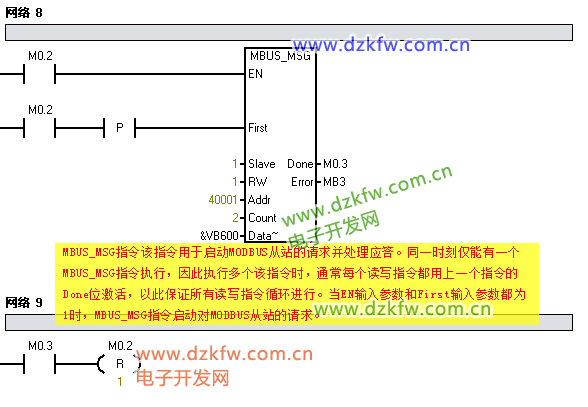

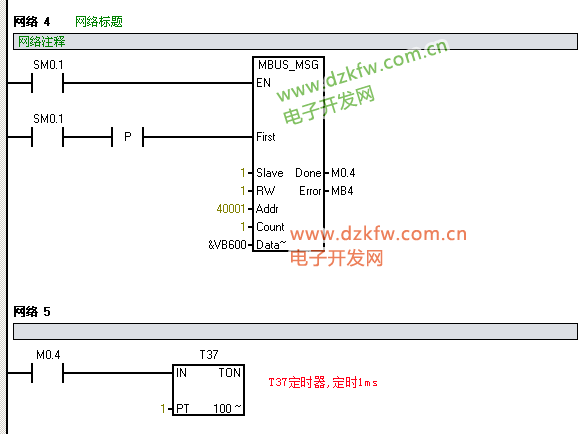

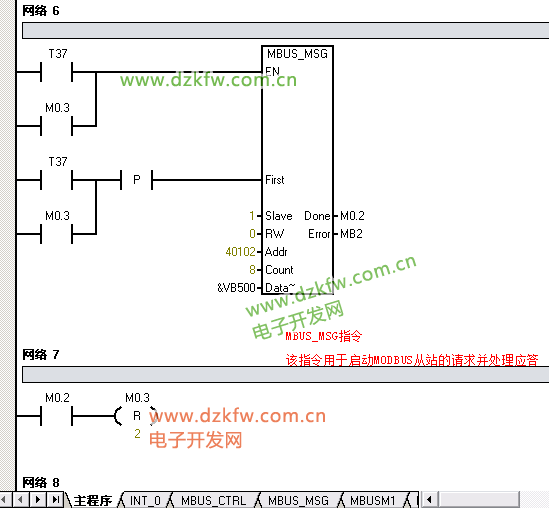

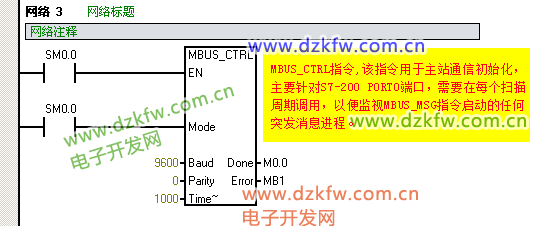

西门子S7-200与ACS510变频器MODBUS通信完整版(梯形图程序)如下：

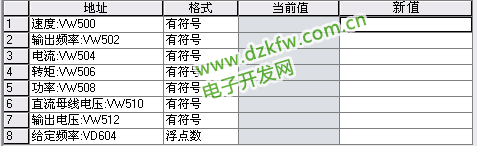

注意；启动电机之前请先给VD604赋值！
