西门子CP243-1 通过 SIMATIC NET 连接 WinCC

CP243-1通过SIMATIC NET连接WinCC

CP243-1作为S7-200的以太网模块，除IT功能外，只支持西门子私有的S7协议，理论上只能通过OPC的方式和上位机组态软件通信，OPC服务器可以是S7-200专用的PC ACCESS软件，也可以是SIMATIC NET软件，以下介绍的为CP243-1通过SIMATIC NET连接WinCC。

配置SIMATIC NET需要组态PC站，而PC站可以使用STEP 7（NCM Manager）或者TIA博途STEP 7专业版配置，通常WinCC包括经典WinCC以及TIA博途WinCC专业版，所以本文档分为以下几部分介绍。

1. CP243-1以太网向导配置
2. 使用STEP 7（NCM Manager）配置PC站
3. 使用TIA博途专业版配置PC站
4. 导入站组态编辑器，及在OPC SCOUT测试
5. 经典WinCC组态
6. TIA博途WinCC专业版组态
7. 常见问题

使用时注意：条目2和条目3只需要其中一种即可。

建议组态之前检查电脑操作系统、STEP 7、WinCC、SIMATIC NET等的兼容性，以免出现不可预知的状况，兼容性参见链接。

本例程软件环境：

PC1：

操作系统：WIN7 SP1 64位英文版

软件：STEP 7-Micro/WIN V4.0 SP9

PC2：

操作系统：WIN7 SP1 64位英文版

软件：STEP 7 V5.5 SP4

WinCC V7.4 SP1

SIMATIC NET V14

IP地址：192.168.1.130

子网掩码：255.255.255.0

PC3：

操作系统：WIN10 pro 1607英文版

软件：TIA 博途 STEP 7 V14SP1 专业版

TIA 博途 WinCC V14 SP1 专业版

SIMATIC NET V14

IP地址：192.168.1.1

子网掩码：255.255.255.0

本例程硬件环境：

CP224XP + EM277 + CP243-1 IT

IP地址：192.168.1.7

子网掩码：255.255.255.0

S7-200编程电缆：USB-PPI（6ES7901-3DB30-0XA0）

CP243-1以太网向导配置

1. 打开STEP 7-Micro/WIN，新建以太网向导，可以通过以下两种方式新建，得到以太网向导的首页，参见图1。

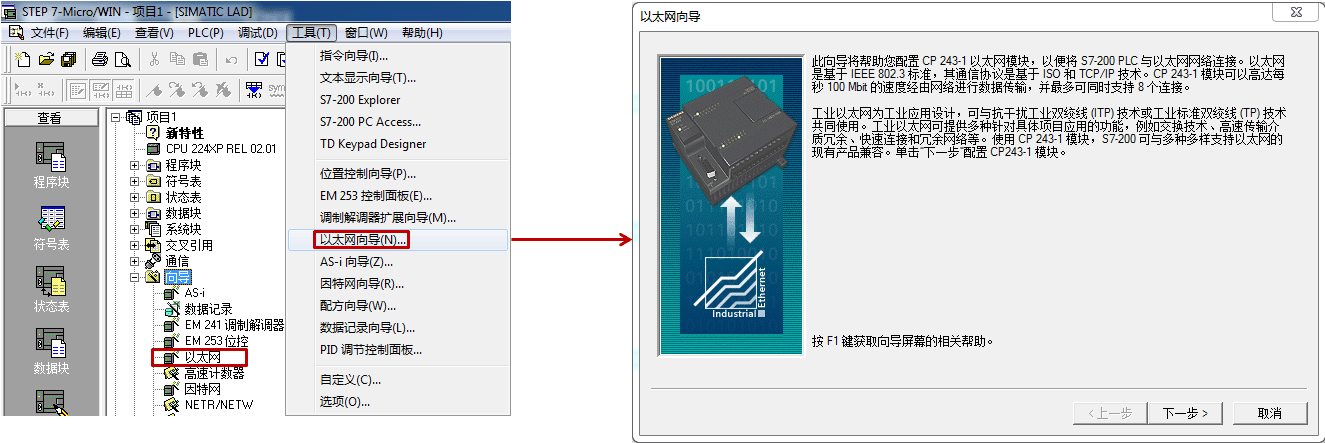

图1 以太网向导

2.设置模块位置，参见图2。

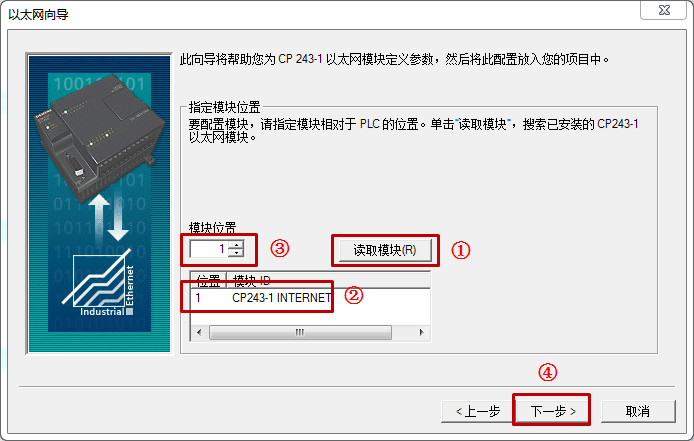

图2 模块位置设置

此时有两种情况：S7-200在线配置与离线配置。

在线配置：

①点击“读取模块”按钮；

②显示搜索到的模块位置，然后双击该部分；

③显示正确的模块位置；

④点击“下一步”按钮；

离线配置：

①、②不相关；

③修改正确的模块位置，紧挨CPU的模块位置为0，以此类推；

④点击“下一步”按钮；

3. 设置模块订货号，参见图3。

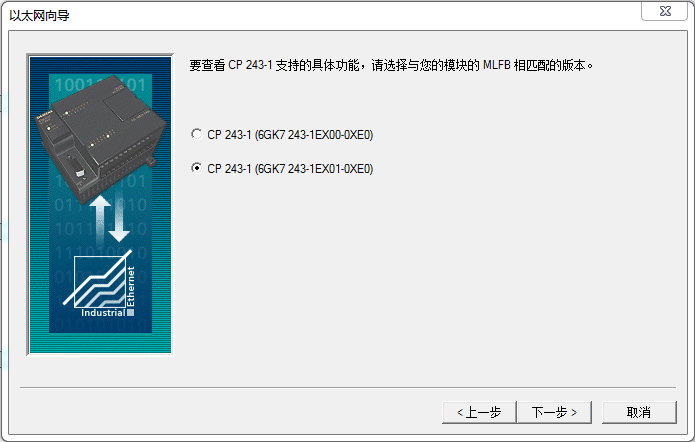

图3 选择模块

4. 设置CP243-1IP地址，参见图4。

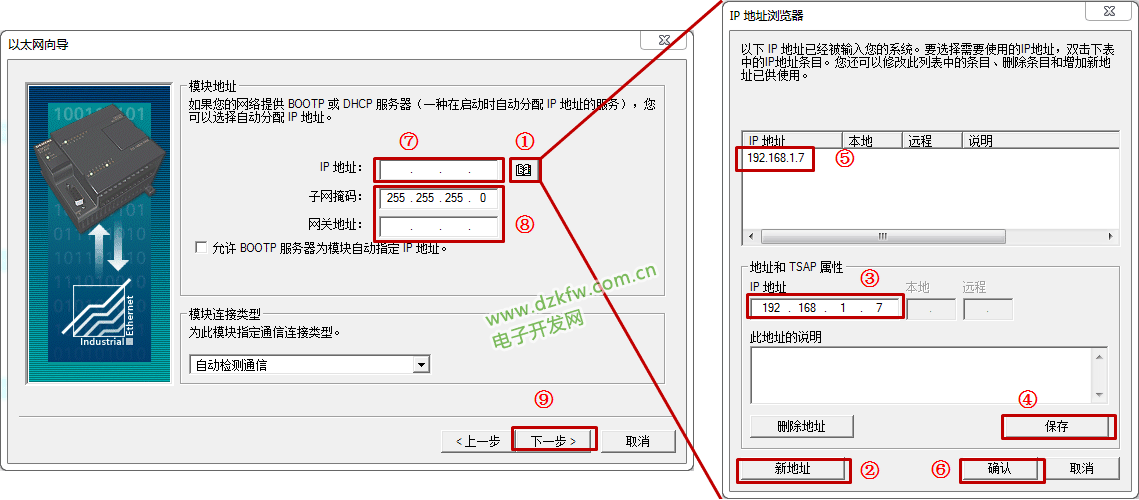

图4 设置IP地址

①点击该按钮，弹出“IP地址浏览器”页面；

②点击“新地址”按钮；

③输入CP243-1需要设置的IP地址；

④点击“保存”按钮；

⑤显示CP243-1设置的IP地址；

⑥点击“确认”按钮；

⑦显示CP243-1设置的IP地址；

⑧设置子网掩码，如果需要的话，设置网关地址；

⑨点击“下一步”按钮；

5. 设置命令字节和连接个数，参见图5。



图5 设置命令字节和连接个数

S7-200 的命令字节是CPU内部占用QB实现该智能模块的功能，CP243-1、EM253等模块都需要使用命令字节，该地址不能和其它Q区冲突。

①分两种情况：

左边为在线配置，Q点固定，无需设置；

右边为离线配置，Q点可变，需要根据CP243-1前面所有的数字量输出模块计算该数值；

例如硬件为：CPU+EM223 16DI/16DO+EM222 8DO+EM253+CP243-1

CPU占2个QB，EM223占2个QB，EM222占1个QB，EM253占1个QB，因此CP243-1占据的QB点为2+2+1+1=6，如果CP243-1后面还有DO输出（或EM253等智能模块），则后面的DO从QB7开始。

②修改连接数目，CP243-1连接的SIMATIC NET的个数即为连接数目需要增加的数目，此处只和一个SIMATIC NET通信，则连接数目从0变为1；

③点击“下一步”按钮；

6. 设置连接信息，参见图6。

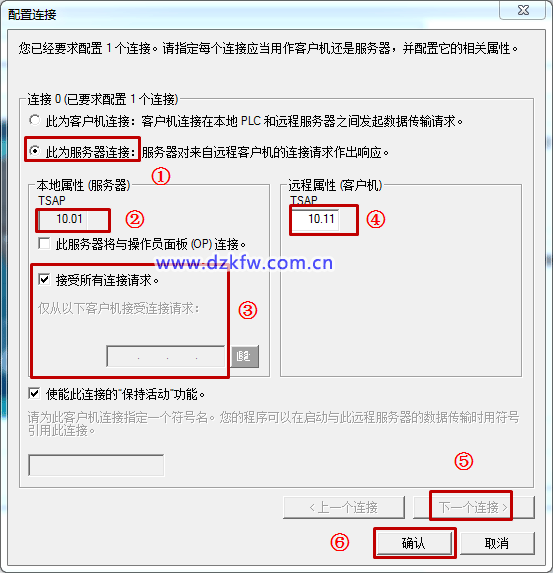

图6 设置连接信息

①选择“此为服务器连接”；

②显示本地TSAP，该值用在PC站建立连接时填写的远程TSAP，见PC站设置（STEP 7的PC站，TIA博途的PC站）；

③可以选择“接受所有连接请求”即不指定客户机的IP地址，也可以在下方地址栏指定客户机的IP地址；此处选择“接受所有连接请求”；

④输入远程TSAP，该值使用PC站建立连接时的本地TSAP，见PC站设置（STEP 7的PC站，TIA博途的PC站）；

⑤如果有多个连接，则可以点击“下一个连接”切换至其他连接设置页面；

⑥点击“下一步”按钮；

7. 设置CRC保护和保持活动时间间隔（keepalive时间），参见图7。

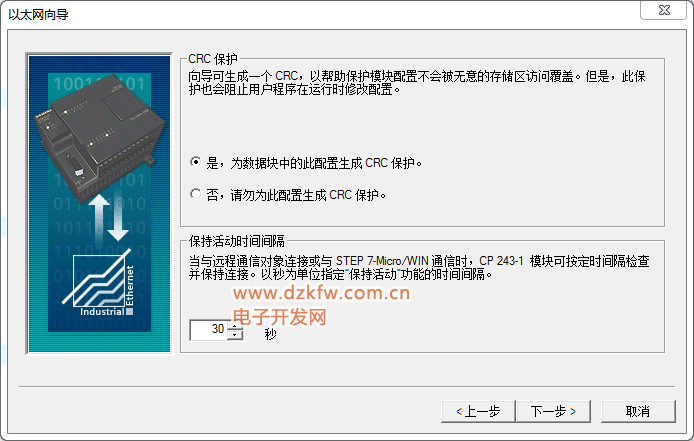

图7 设置CRC保护和保持活动时间间隔

默认设置即可。

8. 分配V区存储，参见图8。

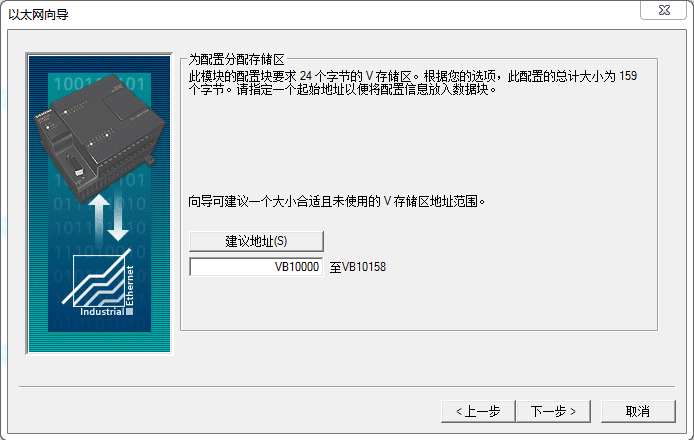

图8 分配V区存储

该区域用于内部使用，绝对不能和其它地址冲突，建议设置V区靠后的地址。

9. 完成设置，参见图9。

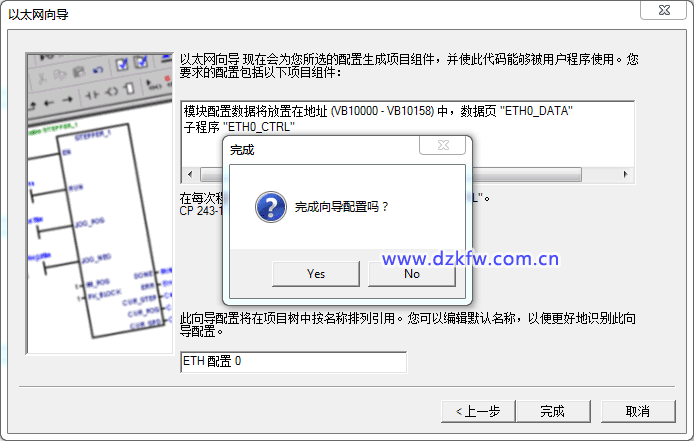

图9 完成设置

10. 下载设置，参见图10。

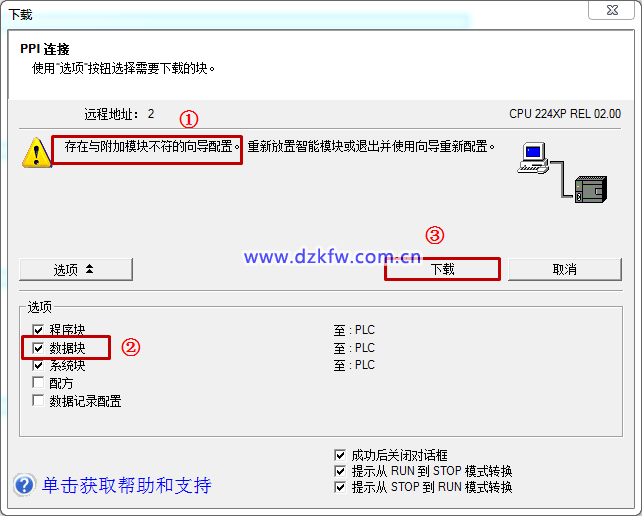

图10 下载设置

通过PPI电缆连接CPU：

①如果此处提示“存在于附加模块不符的向导配置”，属于正常现象；

②一定要选择“数据块”；

③点击“下载”按钮；

④下载完毕CPU断电重启；

11.读取PLC信息，参见图11。

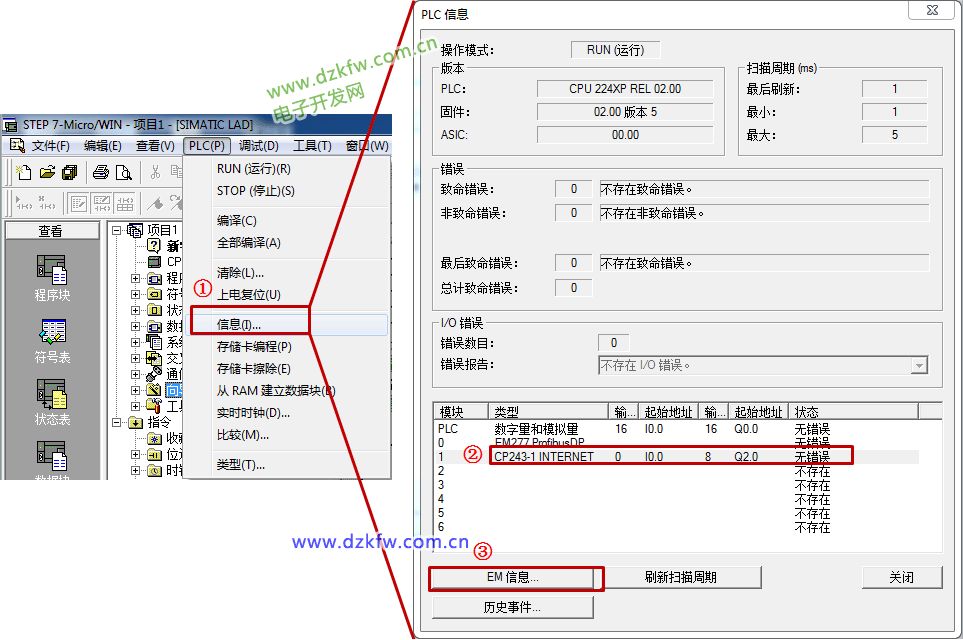

图11 PLC信息

Micro/WIN通过PPI电缆连接CPU成功后：

①选择“PLC菜单>信息”，弹出PLC信息页面；

②在下方找到CP243-1，状态为“无错误”，选中该行；

③点击“EM信息”按钮，得到图12；

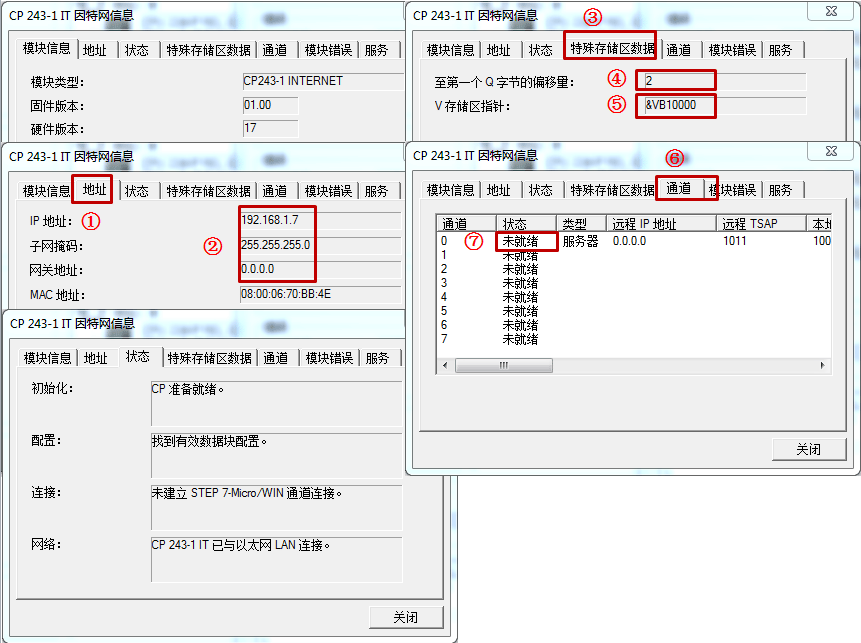

图12 PLC信息详细内容

通过切换上方的标签页获得CP243-1的各种信息：

①点击“地址”标签页；

②显示之前设置的CP243-1的IP地址；

③点击“特殊存储区数据”标签页；

④显示之前设置的CP243-1的QB地址；

⑤之前设置的CP243-1的V区指针；

⑥点击“通道”标签页；

⑦通道0为之前设置的CP243-1和OPC服务器的连接，此时显示“未就绪”，即没有和OPC服务器建立连接，如果显示“就绪”，则已和OPC服务器建立连接；

CP243-1设置完毕，此时也可以使用Micro/WIN通过以太网连接CPU。
