西门子PLC电机正反转电路图转S7-200SMART PLC梯形图两种方式

作者:佚名    文章来源:本站原创    点击数:525    更新时间:2024/4/27

说到正反转想必大家并不陌生吧!学过电工或者从事电工都有接触过电机正反转电路图,现在教大家如果用S7-200SMART PLC梯形图程序的方式来表示正反转电路,正反转电路在梯形图表示有两种方式,接下来给大家解析。

01方式一:电机联锁正反转控制01联锁正反转电路图—PLC梯形图

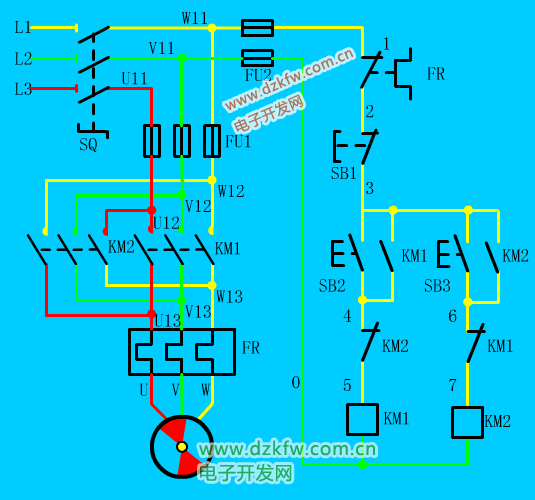

第一步:(联锁正反转电路图)

电动机正反转电路接线图

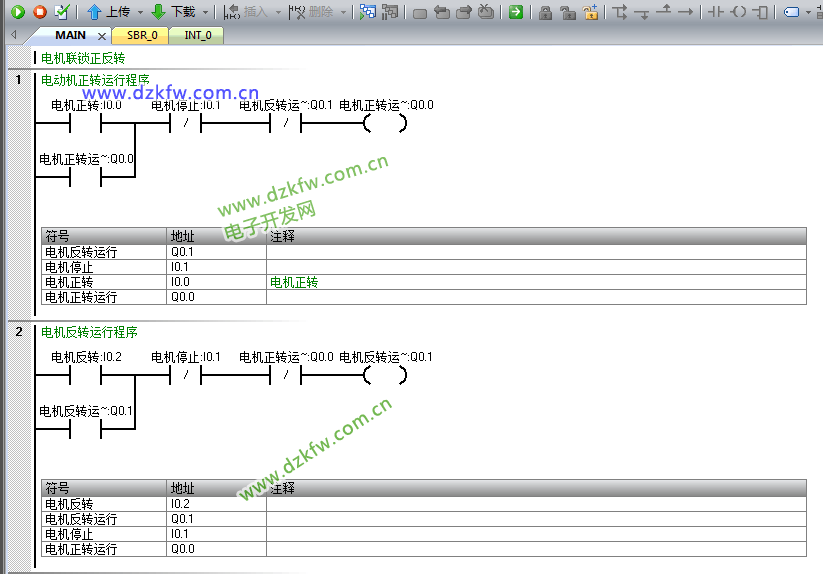

第二步:(编写梯形图)

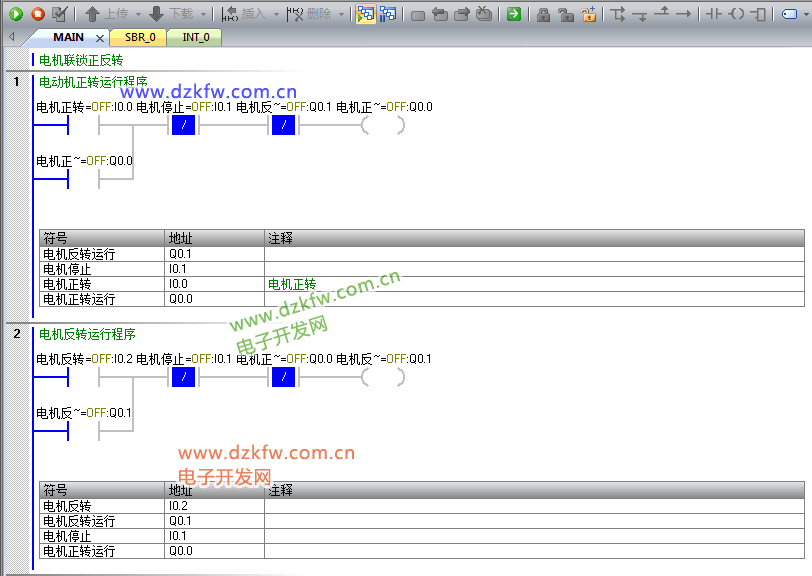

第三步:(运行演示)程序监视状态下:

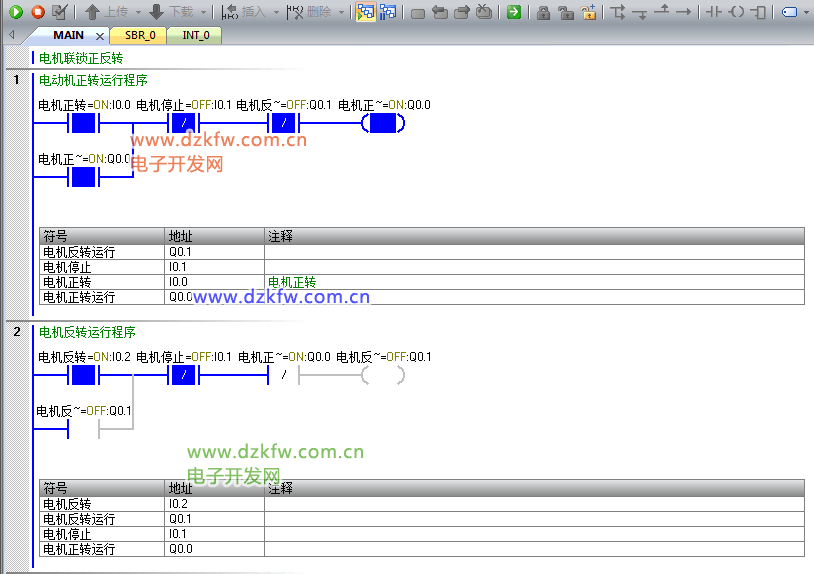

当按下I0.0电机正转启动按钮,电机正转运行开始,这时再按下I0.2电机反转启动按钮,发现电机还是在正转并没有切换到反转。

按下电机停止按钮I0.3,这时电机已停止运行,接着按下I0.2电机反转启动按钮,电机反转启动,这时再按下I0.0电机正转启动按钮,发现电机还是反转并没有切换到正转,这就是电机联锁控制。

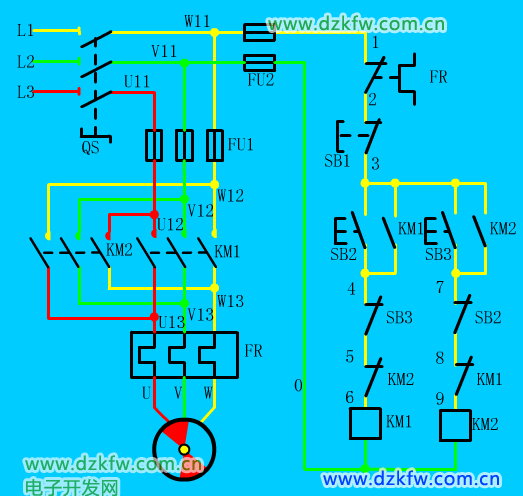

02方式二:电机双重联锁控制02双重联锁电机正反转电路图—PLC梯形图第一步:(双重联锁正反转电路图)

电动机正反转电路

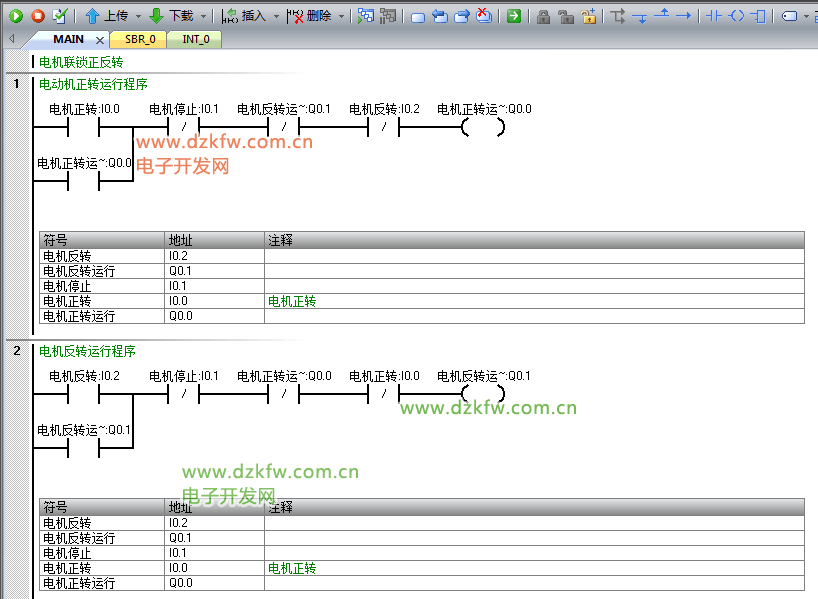

第二步:(编写梯形图)


第三步:(运行演示)程序监视状态下:


当按下I0.0按钮时电机正转启动运行。

当按下I0.2电机直接从正转切换到反转,是直接切换的哦!不是断开再启动的,这就是电机双重联锁控制。


以上就是正反转转梯形图的两种方式,不知大家学会了木有?
