西门子S7-200SMART PLC彩色灯程序设计_跑马灯程序 , SHB_L循环指令

作者:佚名    文章来源:网络整理    点击数:249    更新时间:2025/2/20

霓虹灯的亮、美、动特点,是任何电光源所不能替代的,在各类新型光源不断涌现和竞争中独领风骚。那么在们工控行业,通过PLC可以实现跑马灯、霓虹灯程序设计吗?当然可以,下面就带大家来实现霓虹灯控制设计。

一、控制要求

控制一组8个霓虹灯,启动时,要求8个霓虹灯从右到左逐个点亮;全部点亮时,再从左到右逐个熄灭。全部灯熄灭后,再从左到右逐个点亮全部灯点亮时,再从右到左逐个熄灭,并周而复始上述过程。

二、PLC内部M/Q地址分布表(触摸屏按钮控制)



三、程序设计

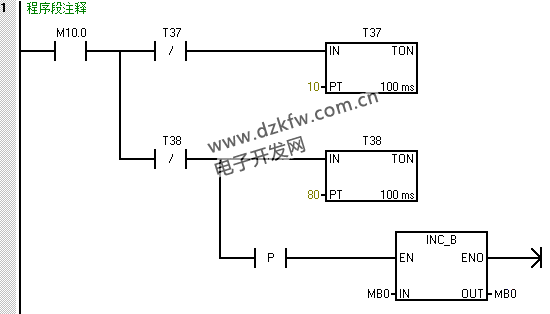

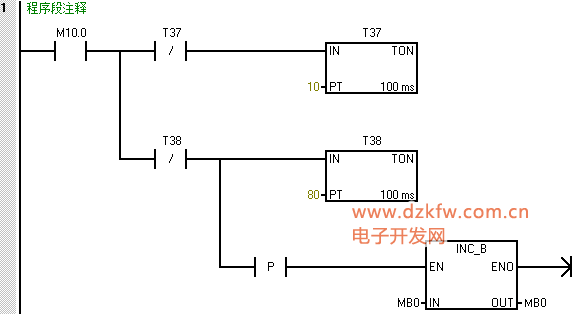

第一步:(PLC开始运行时,T38常闭接点闭合,执行一次INC_B加1指令,MB0=1)

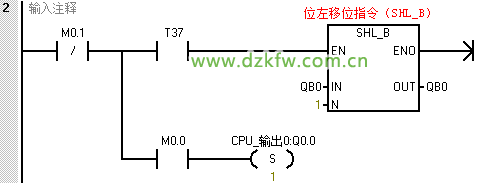

第二步:(MB0的低2位 M0.1=0,M0.0=1,M0.1常闭接点闭合,MO.0常开接点闭合,Q0.0置位,T37每隔1s发一个脉冲,执行左移指令SHL_B,将Q0.0的1依次左移到Q0.1~Q0.7中,ELI~EL8依次点亮,最后QB0=11111111。)

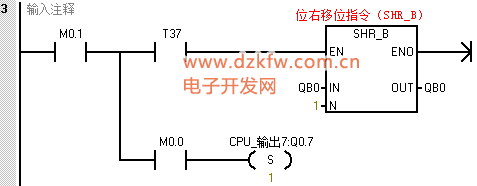

第三步:(T38 隔8s再发一个脉冲执行一次INC_B 加1指令,计数值MB0=2,M0.1=1,M0.0=0,M0.1常开接点闭合,M0.0常开接点断开,执行SHR_B右移指令,T37每隔1s发一个脉冲QB0=11111111右移一次,最左位补0,变为QB0=01111111,每右移一次最左位补0,0依次右移到Q0.7~Q0.0中,EL8~EL1依次熄灭。最后QBO=O0000000。)



第四步:(T38每隔8s 发一个脉冲,不断重复上述过程)

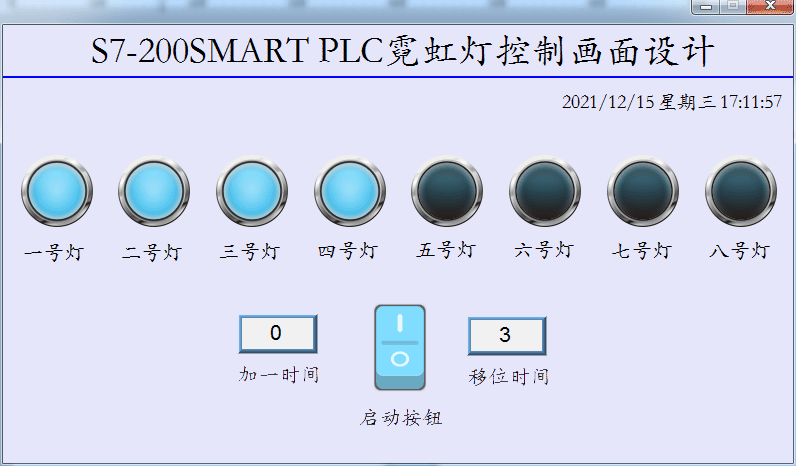

四、触摸屏画面演示

按下启动按钮定时8秒后启动一号灯后隔一秒启动二号灯以此类推直到一号灯至八号灯全部点亮启动,当八号灯熄灭时隔一秒熄灭七号灯,以此类推直到八号灯至一号灯全部熄灭,T38每隔8s 发一个脉冲,不断重复上述过程。




Tags:跑马灯,彩灯,200SMART
