前言

  Modbus TCP作为工业中的重要通信协议已经受到了广泛的运用，西门子系列的PLC大多也支持免费的Modbus TCP通信，本文将基于S7-200 SMART实现PLC与PC的Modbus TCP通信。

---

一、Modbus通信协议简介

  首先我们需要对通信有一个简单的认识，通信其实在我们生活中很常见，就像我们平时QQ微信的聊天、打电话甚至是写信，都可以是通信。如果我们以写信为例就能提取出三个重要部分：发信人、信息、发信人。对于现在的工业通信也有类似于此的主体，称之为：主站、从站、数据或者是服务端、客户端、数据。

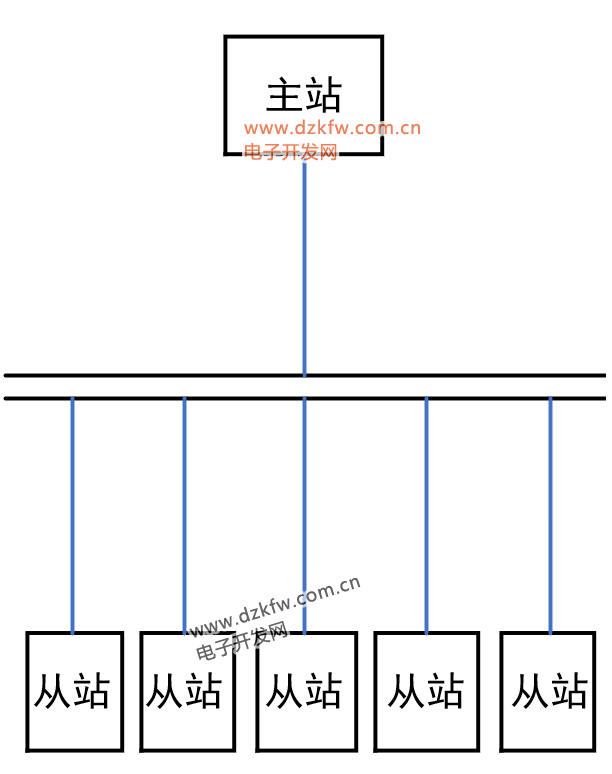

图1.1 主站、从站

  一般主站、从站进行的的通信我们称之为主从通信方式，在Modbus协议中的Modbus RTU和Modbus ASCII都属于这种通信方式，在这种通信方式中，主站和从站可以理解为雇主和随从的关系，只能由雇主向随从提要求——由主站向从站发起通信（打工人落泪😵‍💫）。

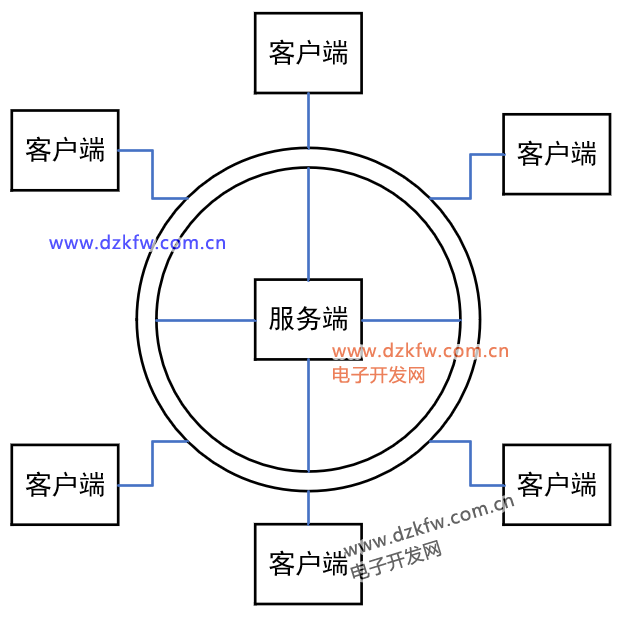

图1.2 服务端、客户端

  Modbus TCP则是通过服务端、客户端的方式进行通信，在这种通信方式中，服务端和客户端可以理解为商店和顾客之间的关系，只能顾客向商店提要求——由客户端向服务端发起通信（顾客是上帝😎）。

二、工程环境

  以下的案例基于：

• PC操作系统：WIN11
• PLC：S7-200 SAMRT CPU ST60
• 通信介质：普通网线一根
• PLC编程软件：STEP 7-Micro/WIN SMART V2.8
• PC端客户端模拟软件：Modbus Poll 7.0
• PC端服务端模拟软件：Modbus Slave 6.2

三、PLC——Server、PC——Client

1.流程

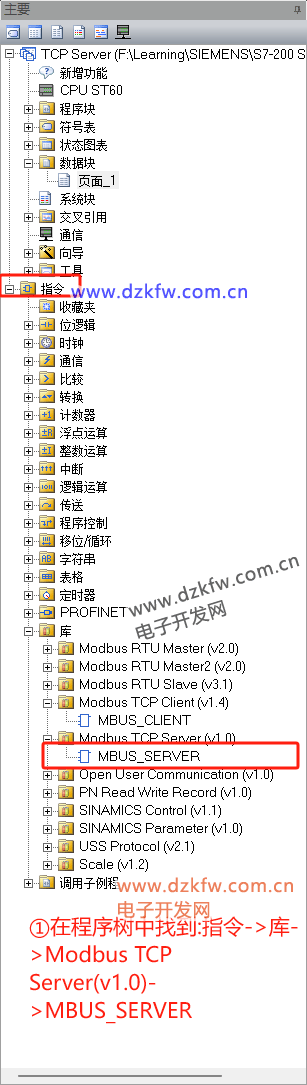

①在工程树中MBUS_SERVER功能块


图3.1 在工程树中MBUS_SERVER功能块
②将MBUS_SERVER拖入程序窗口并设置参数

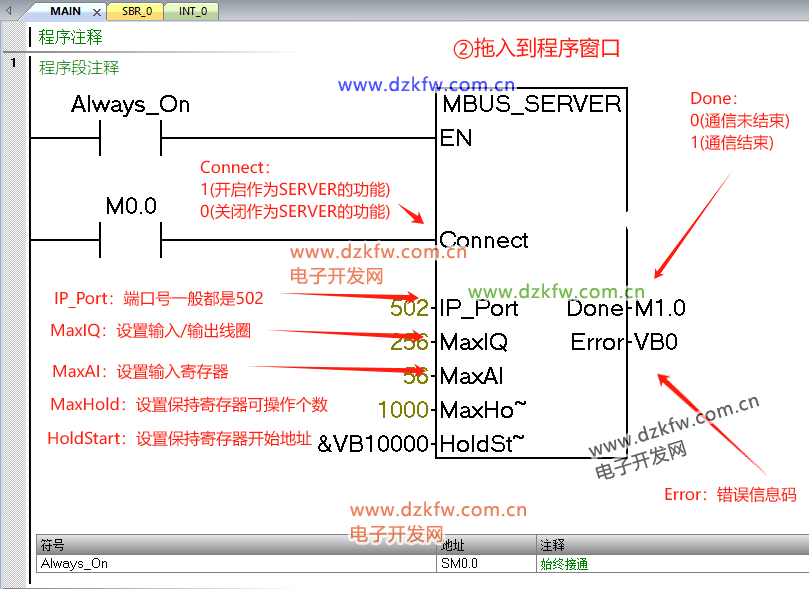

  图3.2 将MBUS_SERVER拖入程序窗口并设置参数

• EN：功能块使能端
• Connect：是否开始通信
• IP_Port：IP端口号
• MaxIQ：设置输入/输出线圈
• MaxAI：设置输入寄存器
• MaxHold：设置保持寄存器
• HoldStart：设置被操作的保持寄存器的起始地址
• Done：通信是否结束的标志
• Error：错误报文

输入线圈、输出线圈、输入寄存器、保持寄存器是Modbus协议中定义的四种不同的数据类型：

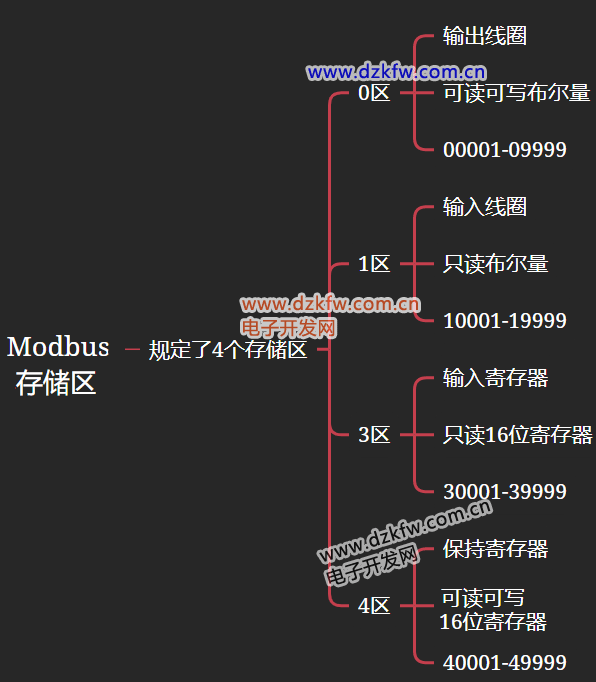

图3.3 Modbus存储区

注意上述程序中使用的数据是通过数据块进行设置的：

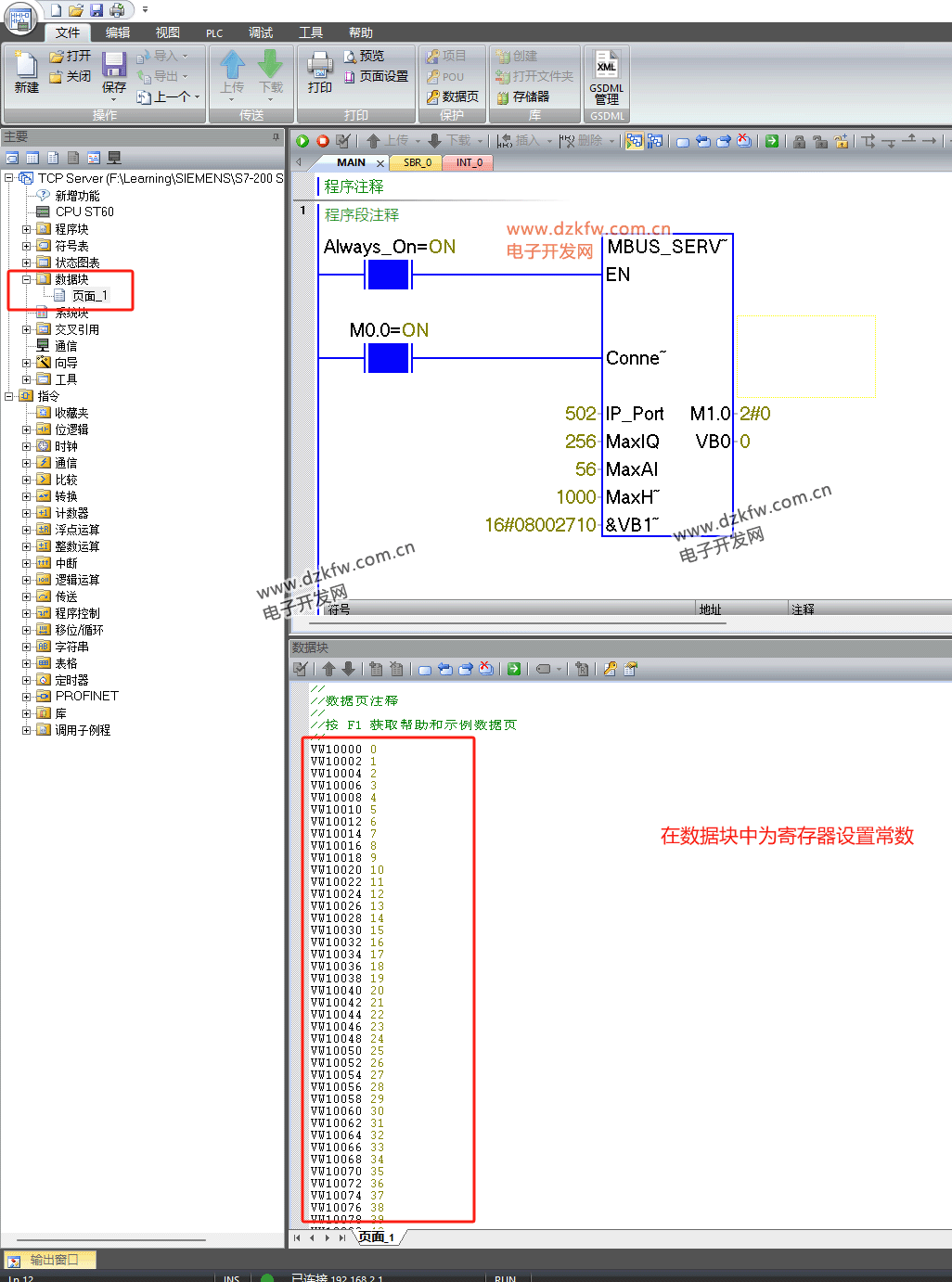

图3.4 通过数据块设置V寄存器数据

而且需要注意，如同使用高速计数器、PID等，要为MBUS_SERVER功能块分配空间用于设定相关参数：

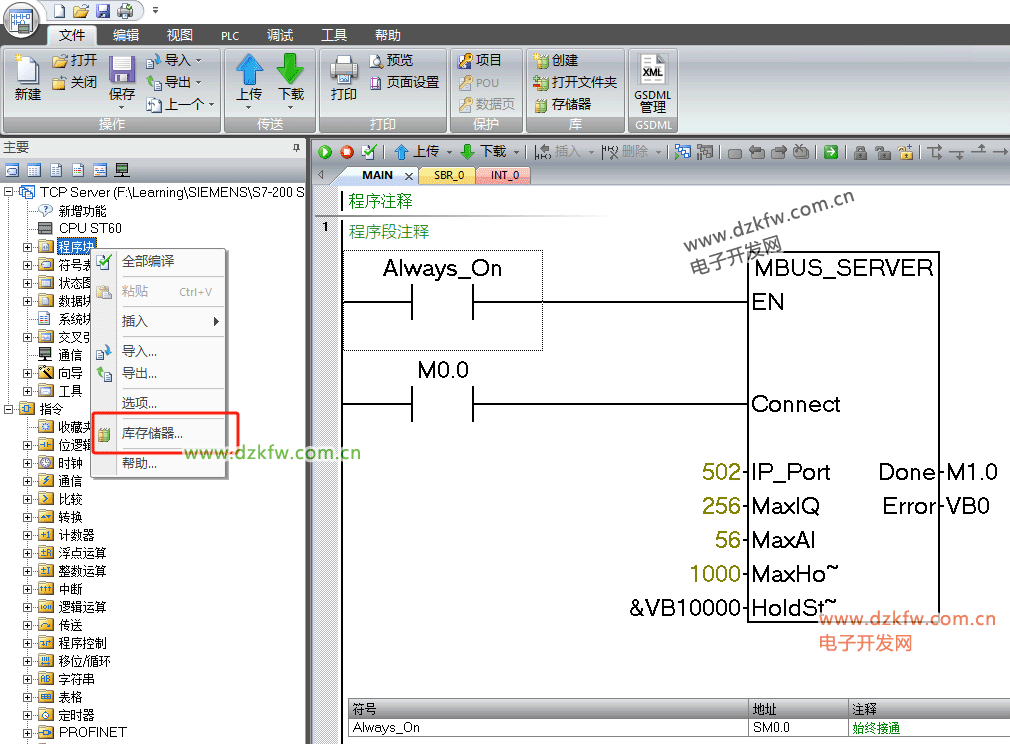

图3.5 设置库存储器

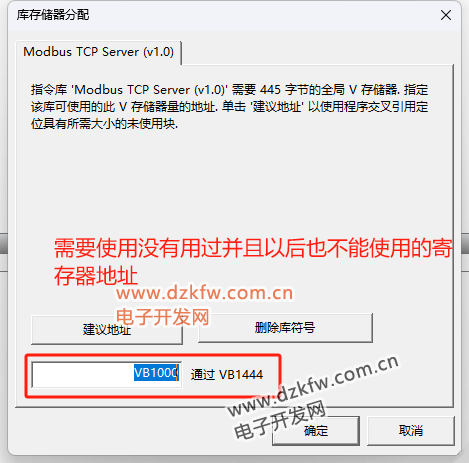

图3.6 分配地址

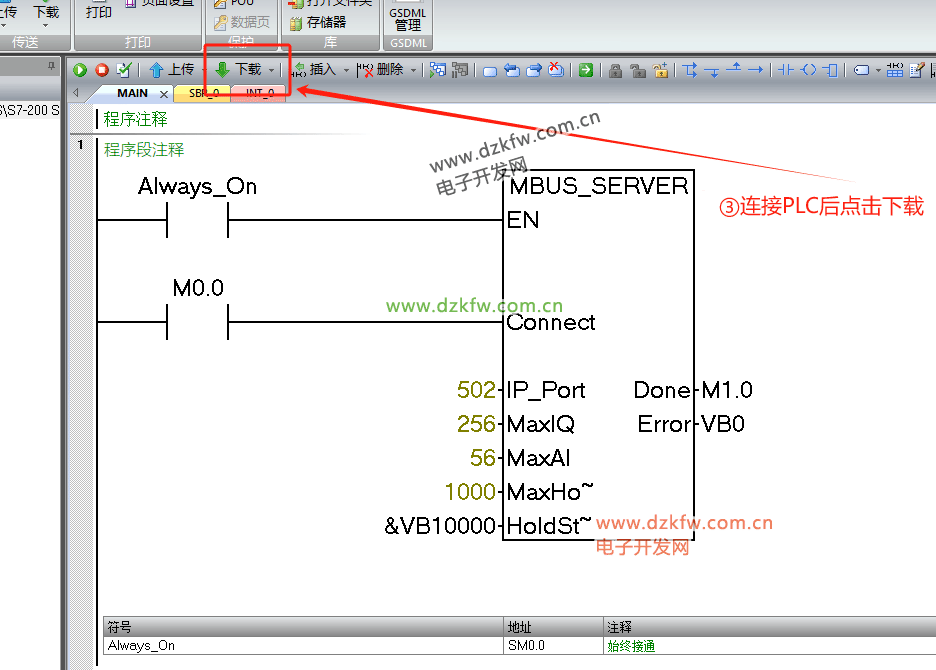

③连接PLC后点击下载程序


图3.7 连接PLC后点击下载程序

④查找PLC

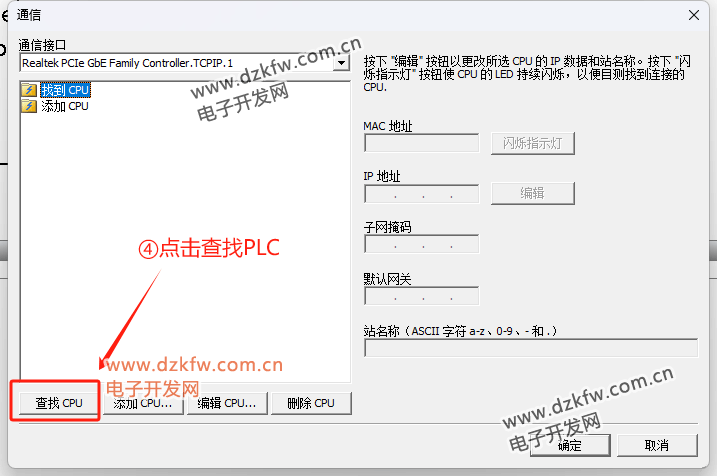

图3.8 查找PLC

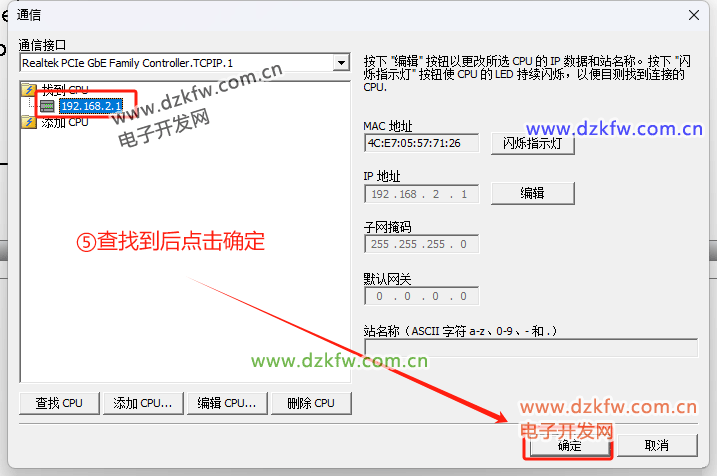

⑤与PLC建立通信连接



图3.9 与PLC建立通信连接

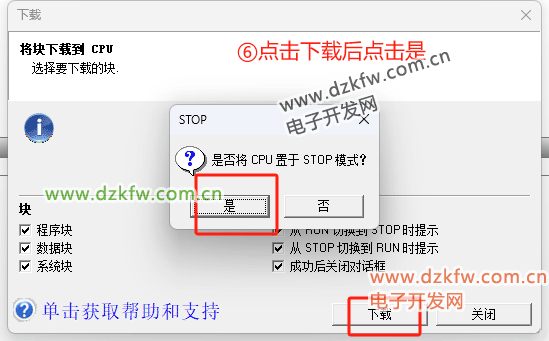

⑥下载程序



图3.10 下载程序

⑦运行PLC

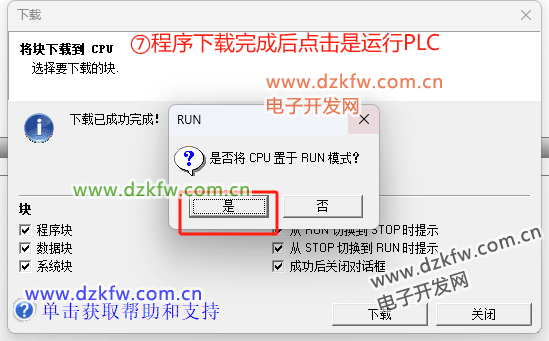

图3.11 运行PLC

⑧在STEP 7中监视

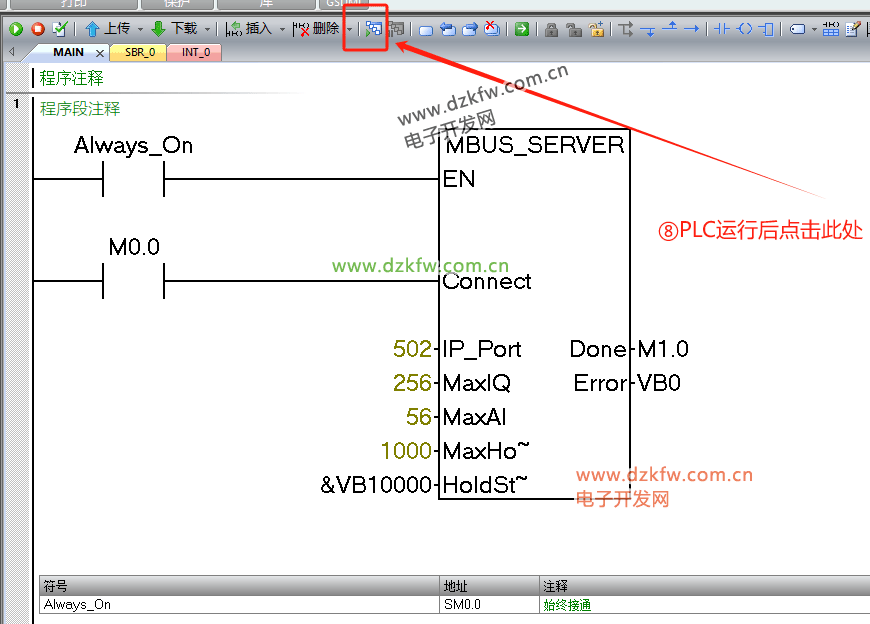

图3.12 在STEP 7中监视

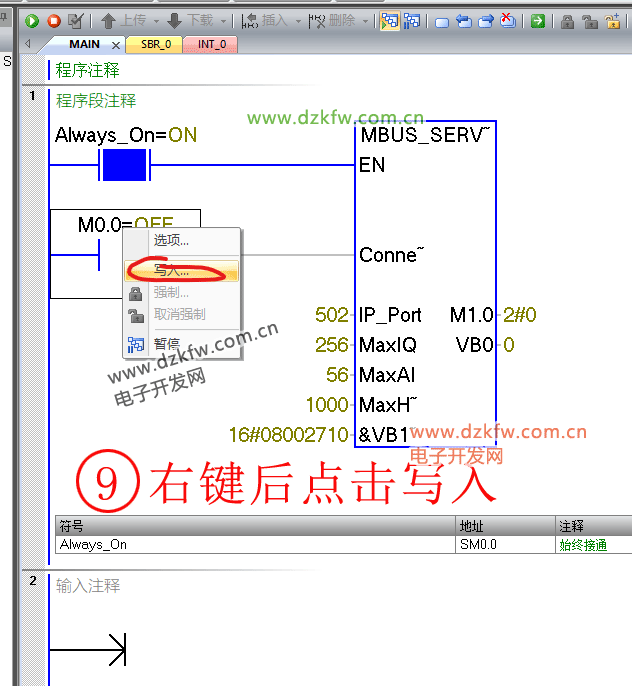

⑨设置触点



图3.13 设置触点

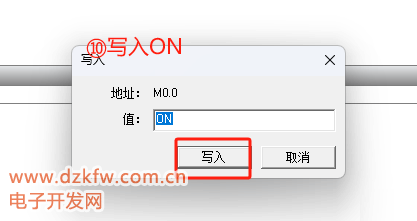

⑩设置触点为ON



图3.14 设置触点为ON

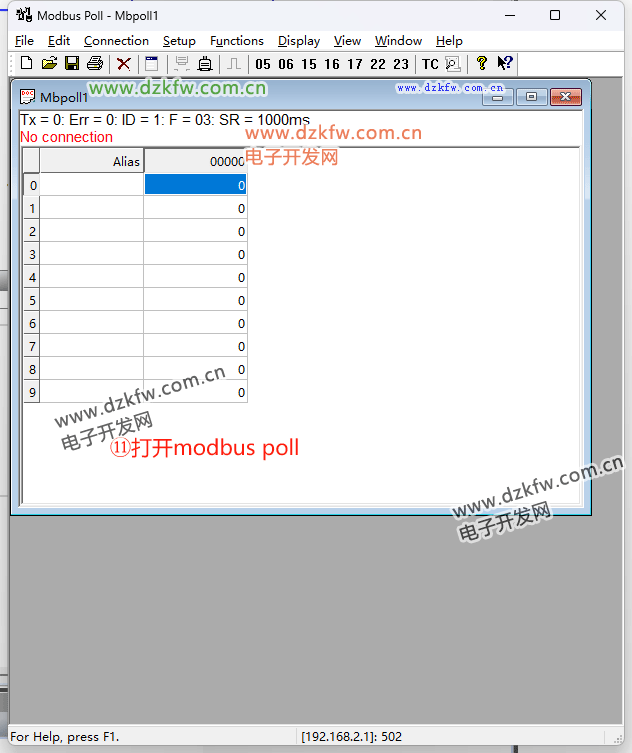

⑪打开ModbusPoll



图3.15 打开ModbusPoll

⑫点击Connect

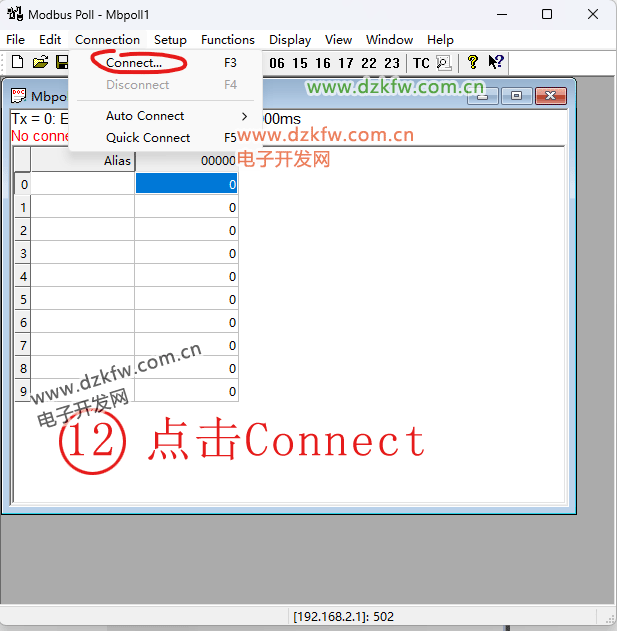

图3.16 点击Connect

⑬设置连接参数

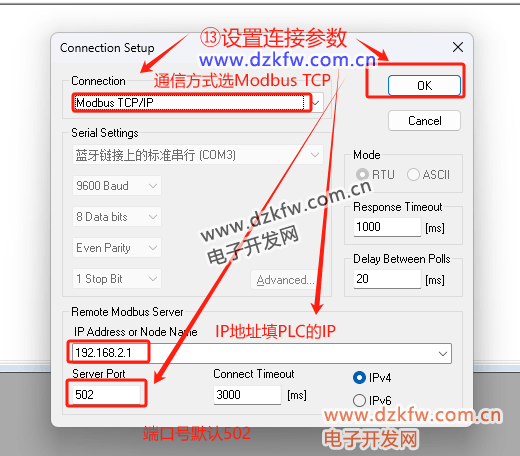

图3.17 设置连接参数

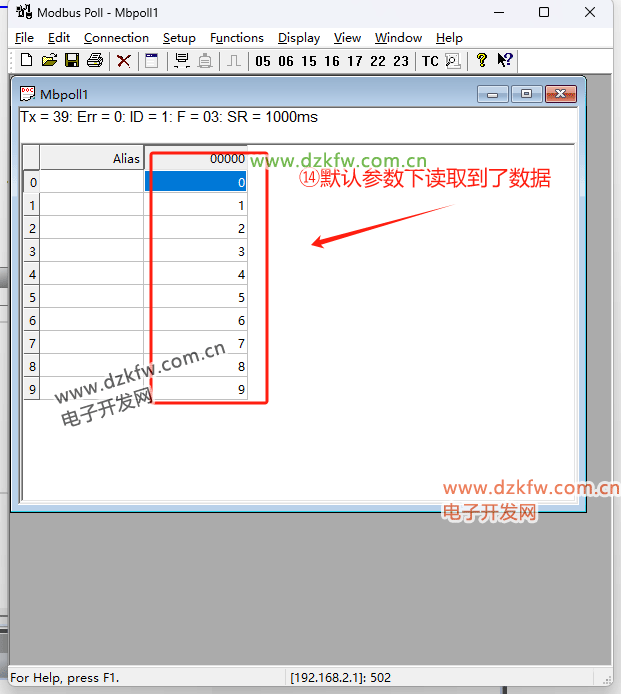

⑭读取默认读写情况下的数据



图3.18 读取默认读取情况下的数据

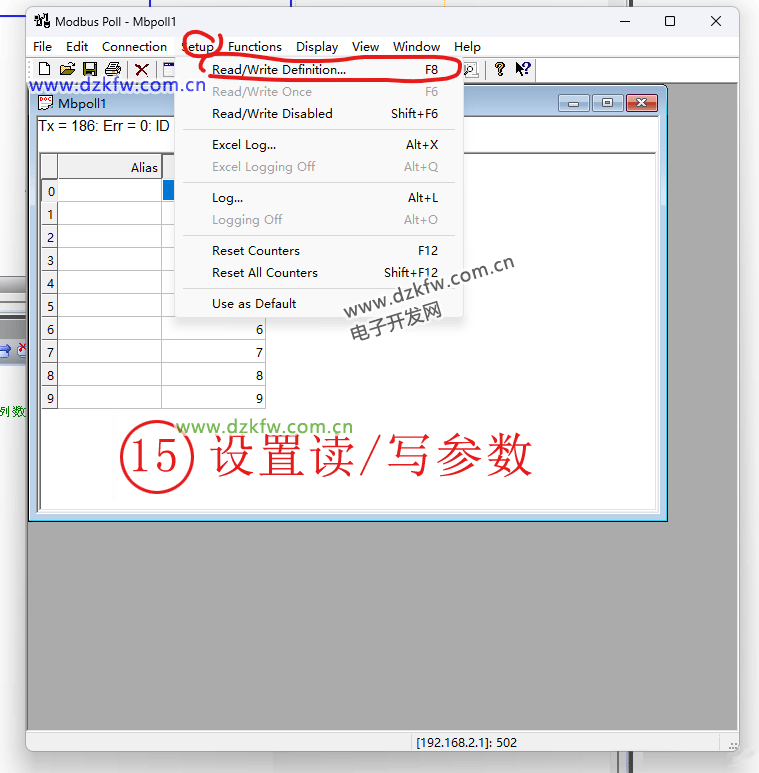

⑮设置读写参数



图3.19 设置读写参数

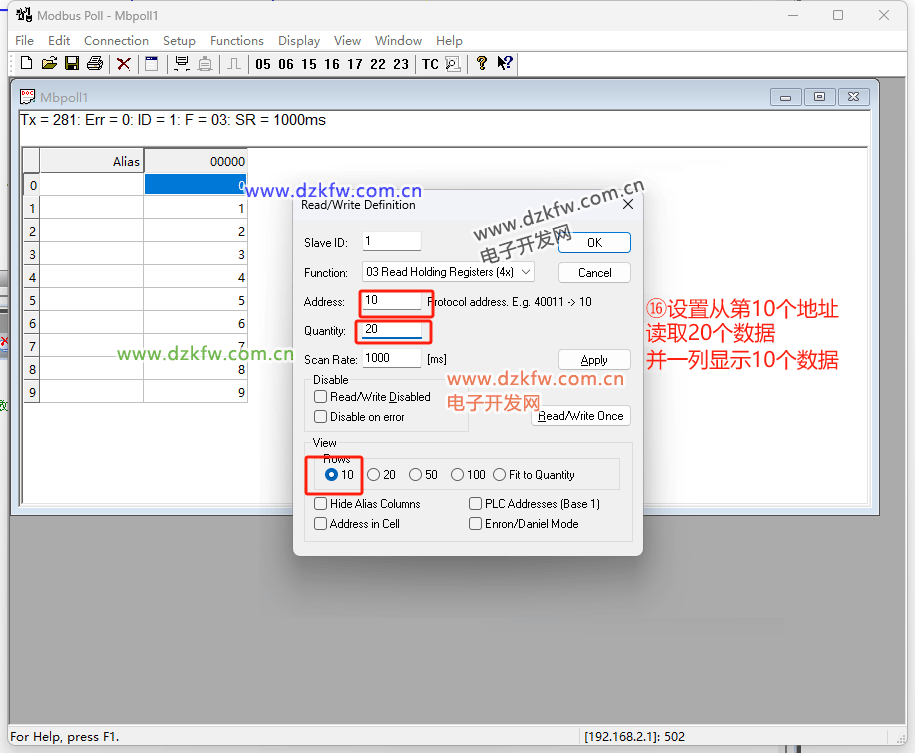

⑯设置读写参数



图3.20 设置读写参数
⑰读取结果

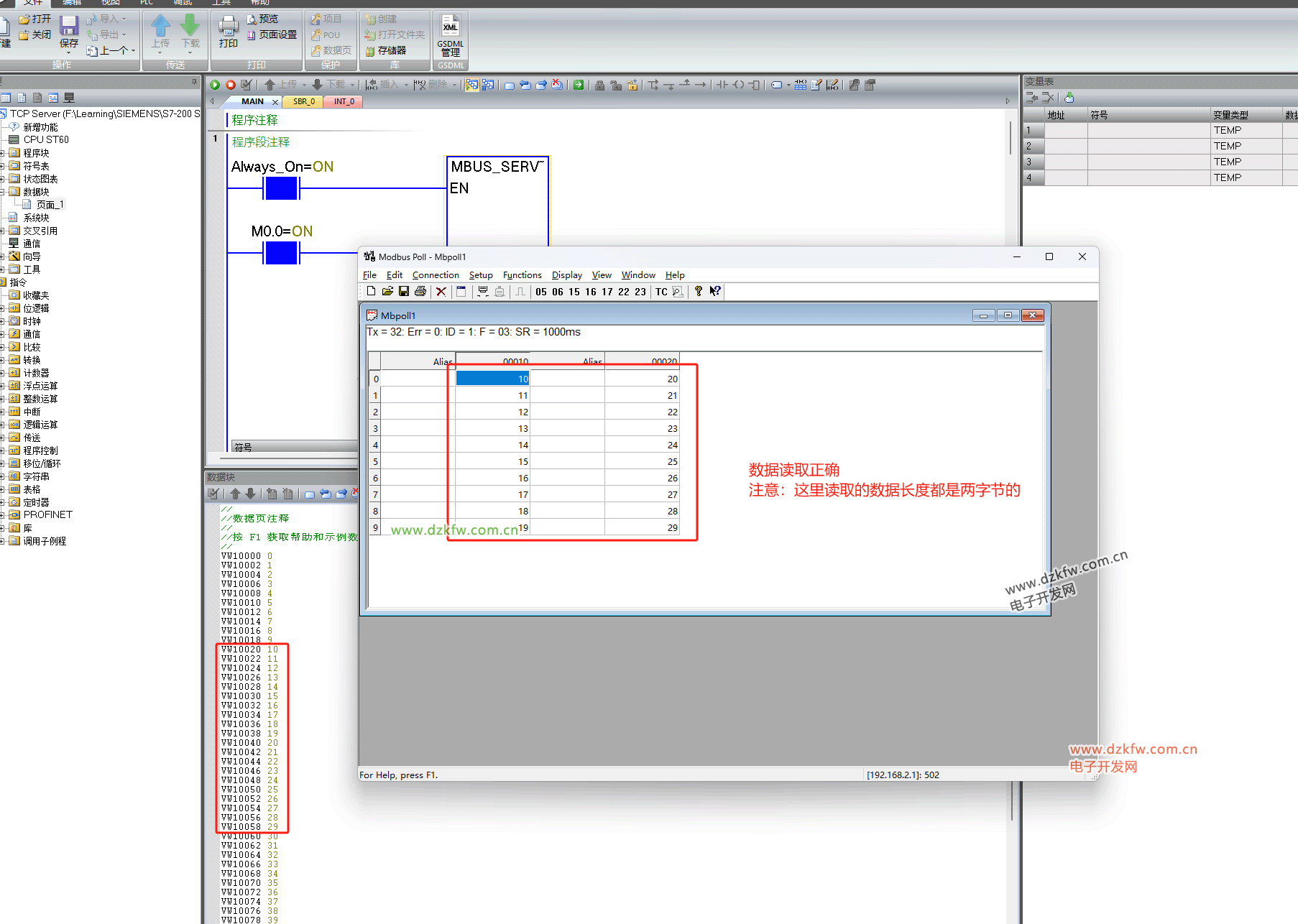

  图3.21 读取结果

2.报文分析

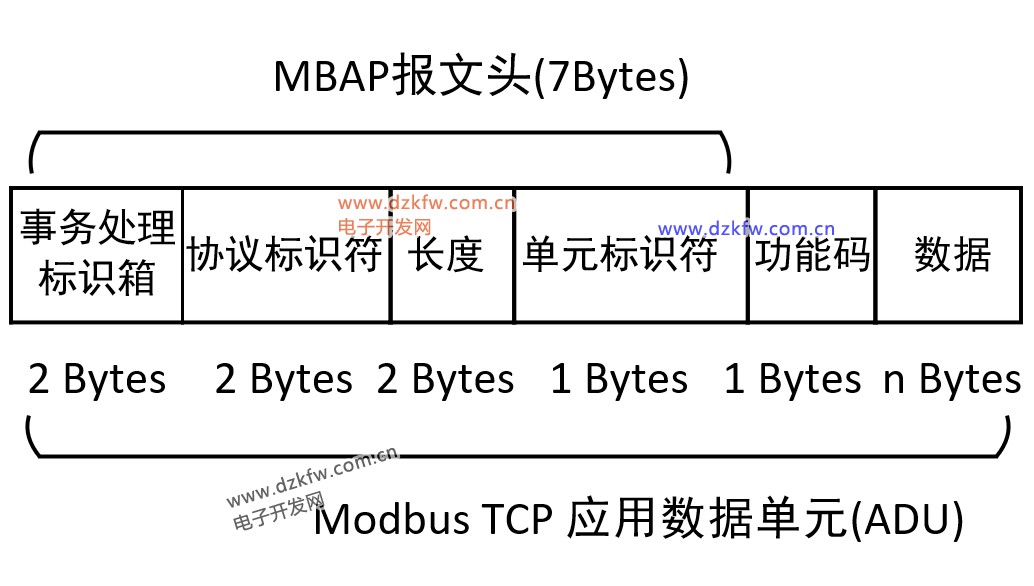

图3.22 Modbus TCP 报文格式
  Modbus TCP的报文形式

• 事务处理标识箱：Modbus请求/响应事务处理的标识
• 协议标识符：0=Modbus协议
• 长度：当前之后的字节总数
• 单元标识符：串行链路活其它总线的从站识别
• 功能码：1——读取输出线圈、2——读取输入线圈、3——读取保持寄存器、4——读取输入寄存器、5——写入单线圈、6——写入单寄存器、15——写入多线圈、16——写入多寄存器
• 数据：根据功能码不同

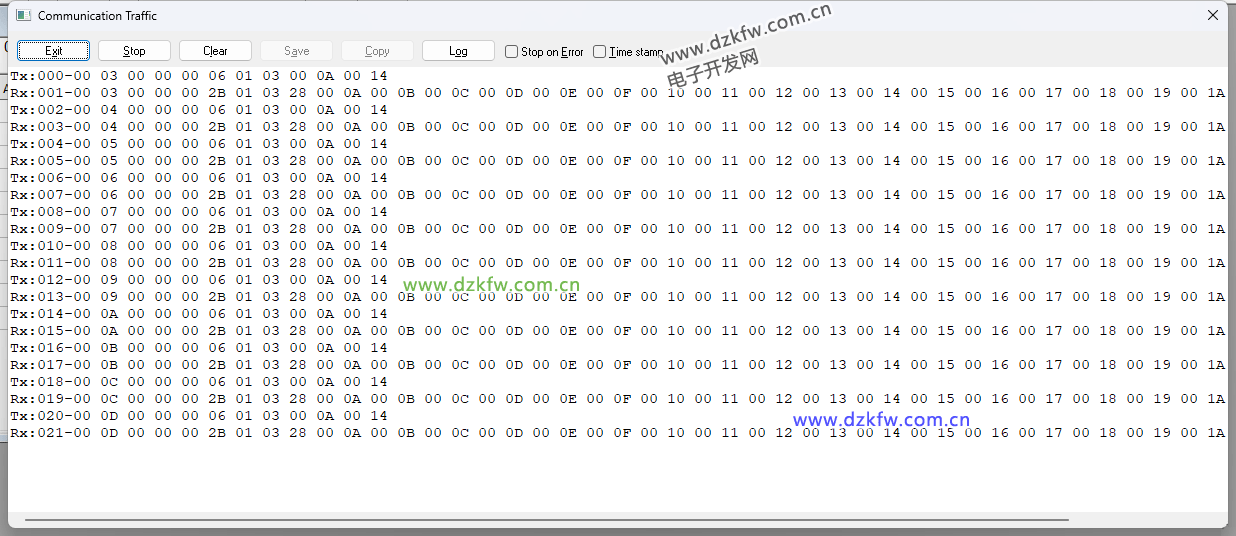

图3.23 Modbus TCP 报文
TX发送报文

• 00 03：事务处理标识箱
• 00 00：Modbus协议
• 00 06：后面有6个字节的数据
• 01：1号从站
• 03：读取保持寄存器
• 00 0A：从0AH=10地址开始
• 00 14：读取14H=20个数据

需要注意的是，虽然这里我们报文中显示是从地址10开始，但实际上开始的地址需要结合PLC中MBUS_SERVER功能块的端口设置的开始地址，例如本文中图3.2设置的是VB10000，在软件Modbus Poll中的操作的起始地址是VB10000+2×20=VB10020（数据是以两字节为一单元）。
RX接收报文

• 00 03：事务处理标识箱
• 00 00：Modbus协议
• 00 06：后面有6个字节的数据
• 01：1号从站
• 03：读取保持寄存器
• 28：后面有40个字节的数据
• 00 0A：第一个数据10
• 00 0B：第二个数据11
• 00 0C：第三个数据12
• 00 0D：第四个数据13
• 00 0E：第五个数据14
• 00 0F：第六个数据15
• 00 10：第七个数据16
• 00 11：第八个数据17
• 00 12：第九个数据18
• 00 13：第十个数据19
• 00 14：第十一个数据20
• 00 15：第十二个数据21
• 00 16：第十三个数据22
• 00 17：第十四个数据23
• 00 18：第十五个数据24
• 00 19：第十六个数据25
• 00 1A：第十七个数据26
• 00 1B：第十八个数据27
• 00 1C：第十九个数据28
• 00 1D：第二十个数据29

注意由于窗口不够长这里的RX部分报文没有显示出来

四、PLC——Client、PC——Server

1.流程

  PLC作为客户端PC作为服务端的流程类似，只不过在程序中需要调用的是MBUS_CLIENT功能块而在PC中需要使用的是Modbus Slave软件。
在STE7中的程序：

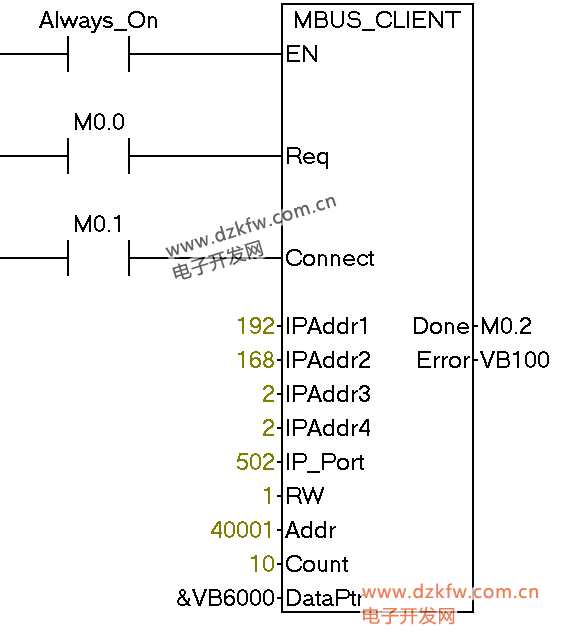

图4.1 MBUS_CLIENT功能块

上述功能块的各端口含义：

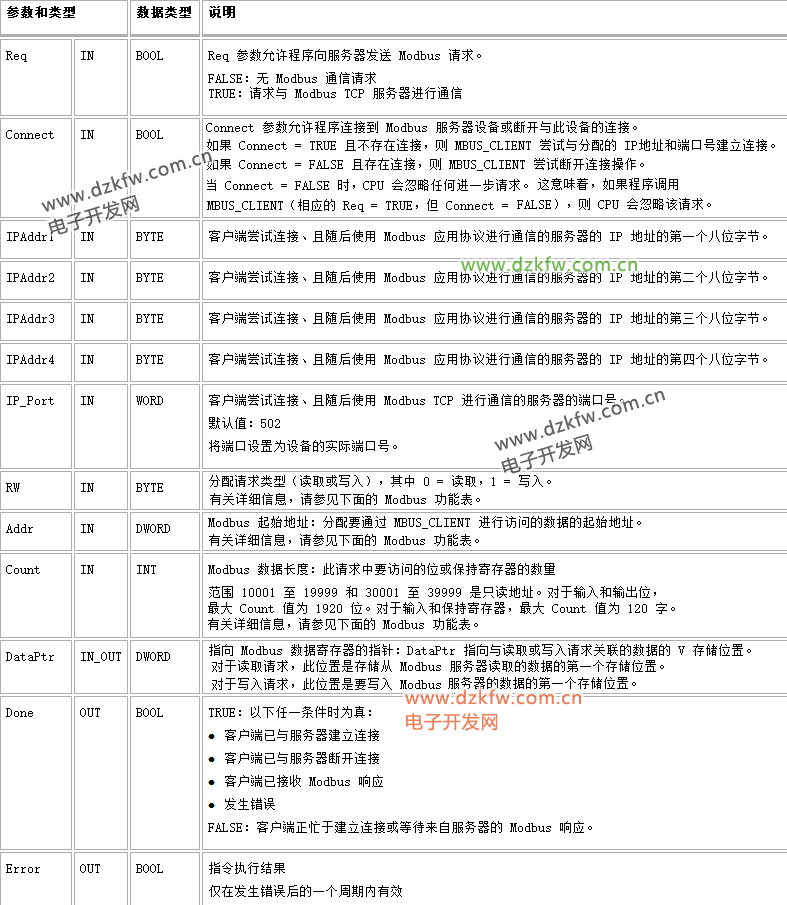

图4.2 MBUS_CLIENT各端口含义

不同情况下的端口设置：

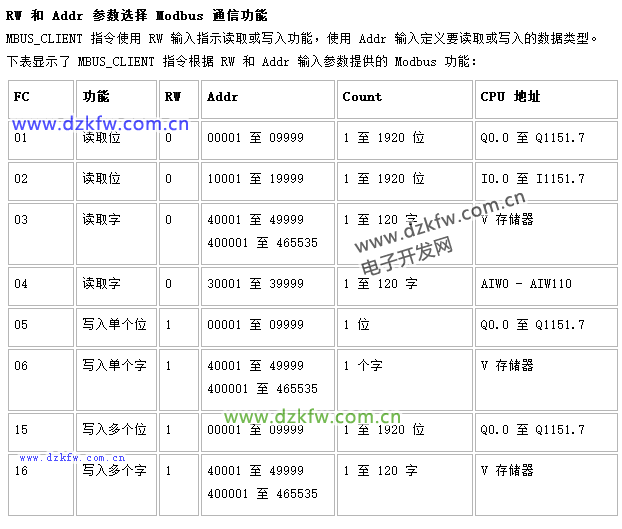

图4.3 MBUS_CLIENT不同情况下的端口设置

根据图4.2可知，图4.1中的程序设置了客户端需要的服务端的IP为192.168.2.2、IP端口为502、写入数据、从第1个地址开始、写入10个数据、写入的数据存放在以VB6000为开始的V寄存器中。

同样通过数据块设置V寄存器：

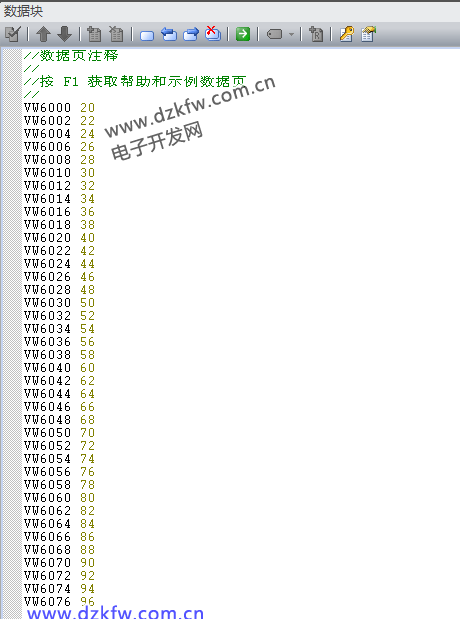

图4.4 通过数据块设置V寄存器数据

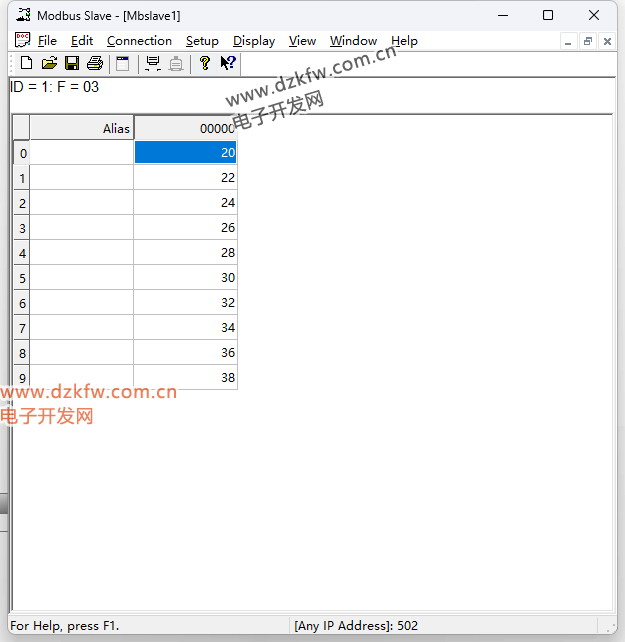

图4.5 Modbus Slave读取到的数据

2.报文分析

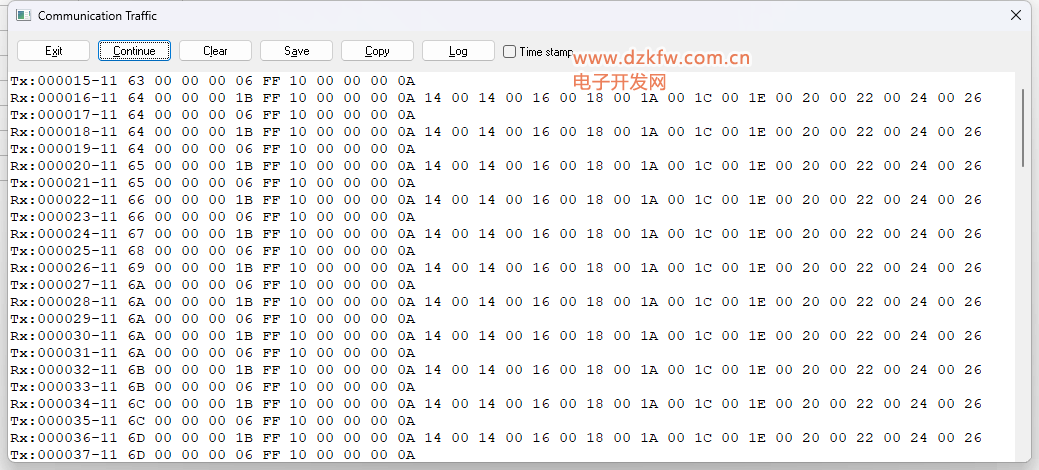

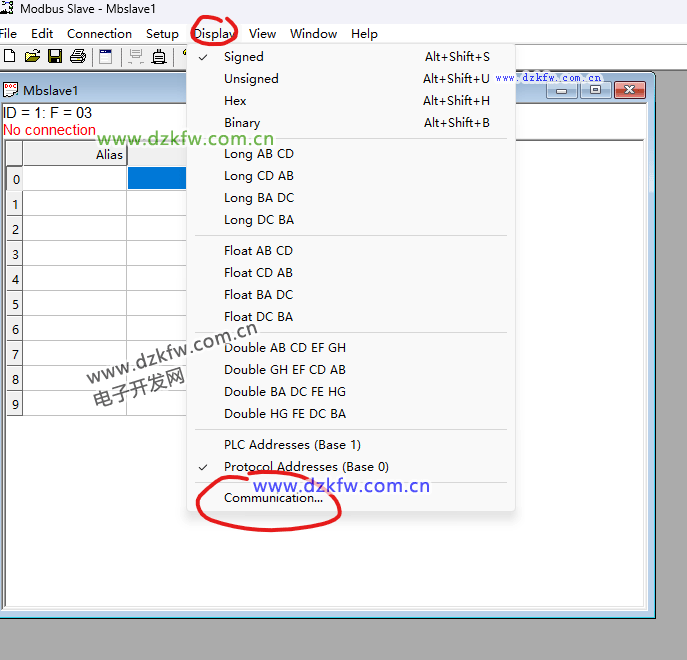

图4.6 Modbus Slave通信报文

TX发送报文

• 11 64：事务处理标识箱
• 00 00：Modbus协议
• 00 06：后面有06H=6个字节的数据
• FF：255号从站
• 10：写入多个保持寄存器
• 00 00：从00H=0地址开始
• 00 0A：读取0AH=10个数据

RX接收报文

• 11 64：事务处理标识箱
• 00 00：Modbus协议
• 00 1B：后面有1BH=27个字节的数据
• FF：255号从站
• 00 00：从00H=0地址开始
• 00 0A：读取0AH=10个数据
• 16：后面有16H=20个字节数据
• 00 14：第一个数据20
• 00 16：第二个数据22
• 00 18：第三个数据24
• 00 1A：第四个数据26
• 00 1C：第五个数据28
• 00 1E：第六个数据30
• 00 20：第七个数据32
• 00 22：第八个数据34
• 00 24：第九个数据36
• 00 26：第十个数据38
     图4.7 显示报文

---

总结

  本文基于S7-200 SMART和Modbu Poll、Modbus Slave实现了PC与PLC之间的Modbus TCP通信。过程比较详细，提供给适合刚刚入门的小白食用，包学包会，学不会，那就再学学😁
