S7-200SMART PLC实时时钟指令

作者:佚名    文章来源:网络整理    点击数:593    更新时间:2024/12/14
●用编程软件来读写PLC实时时钟时间●



一、 读实时时钟时间

第一步:(在桌面打开STEP 7-MicroWIN SMART编程软件)

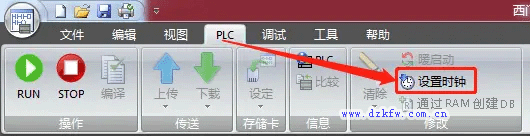

第二步:(左侧菜单栏PLC—点击设置时钟)

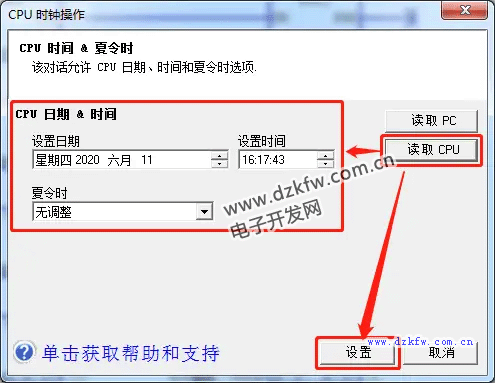

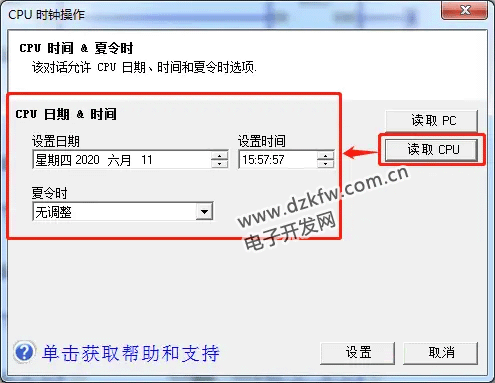

第三步:(点击读取CPU,即可查看当前PLC实时时间)






二、 设置时钟时间

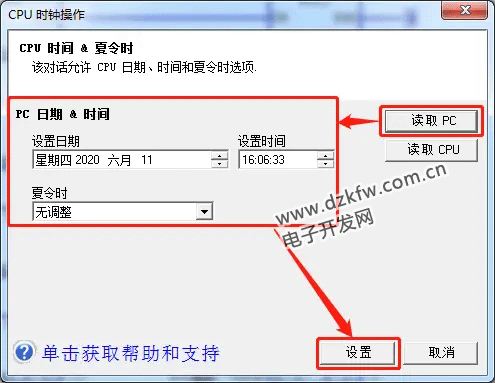

第一步:(把计算机当时时间设定到PLC中,点击读取PC时间,左侧是计算机当前实时时间随后点击设置即可。)



第二步:(根据自己需求来设定PLC当前时间,在左侧CPU时间修改然后点击设置即可)



●用程序来读写PLC实时时钟时间●




三、读实时时钟时间

第一步:(在桌面打开STEP 7-MicroWIN SMART编程软件)

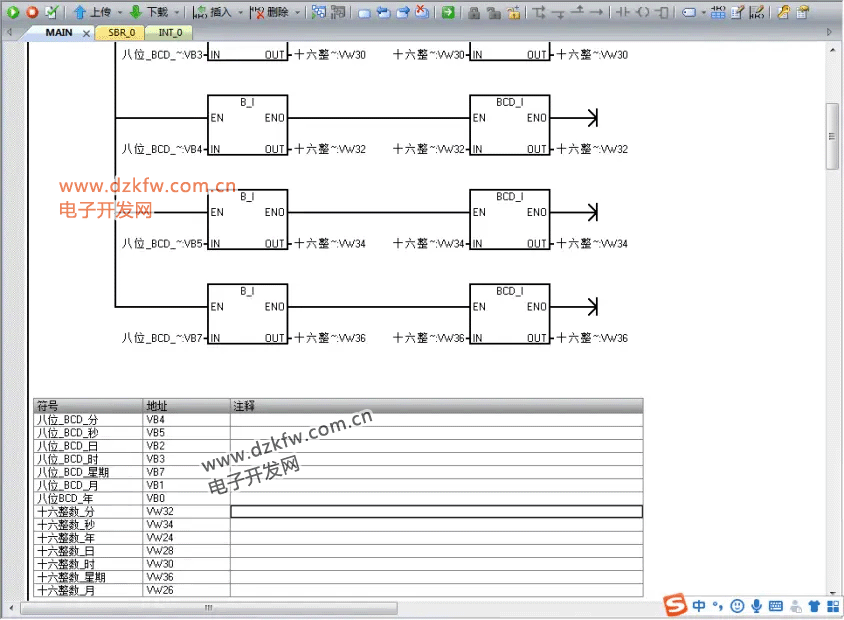

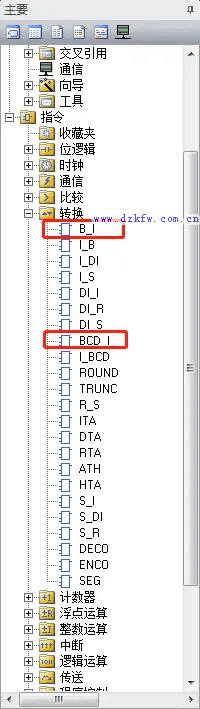

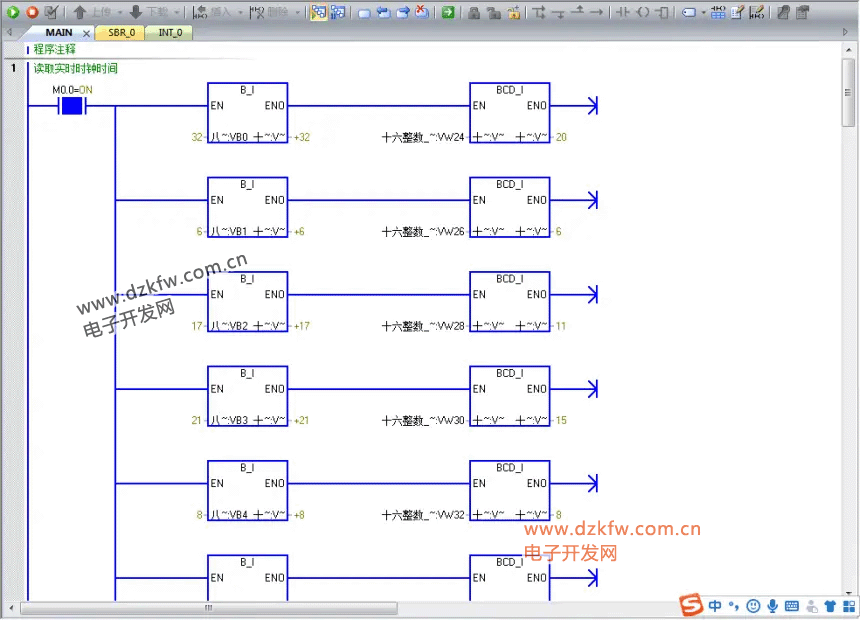

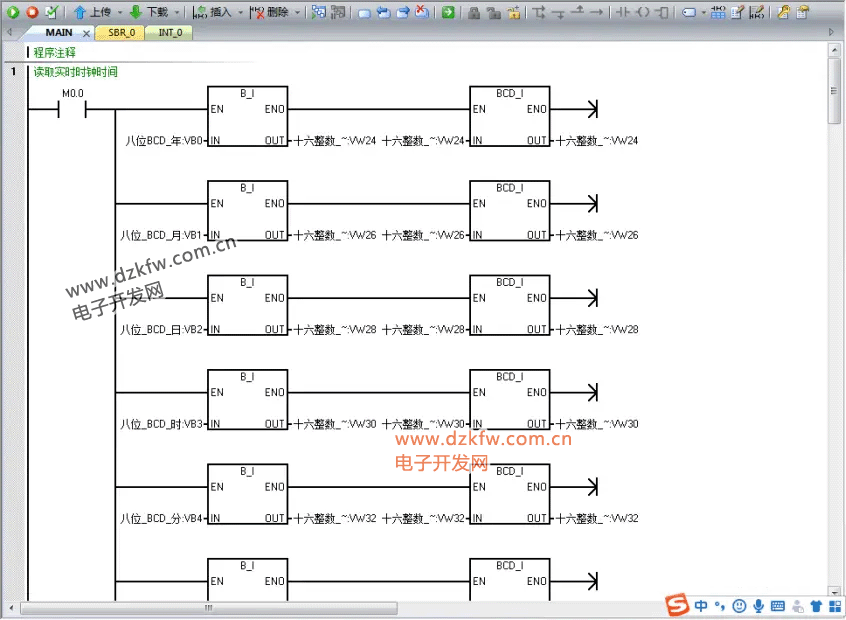

第二步:(用字节转整数+BCD码转整数指令来读取实时时钟时间(B_I—BCD_I))。

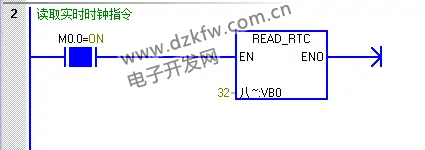

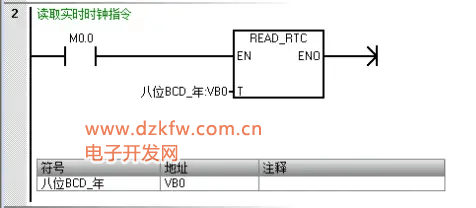

第三步:(读取实时时钟指令(READ_RTC))




2


四、写时钟时间

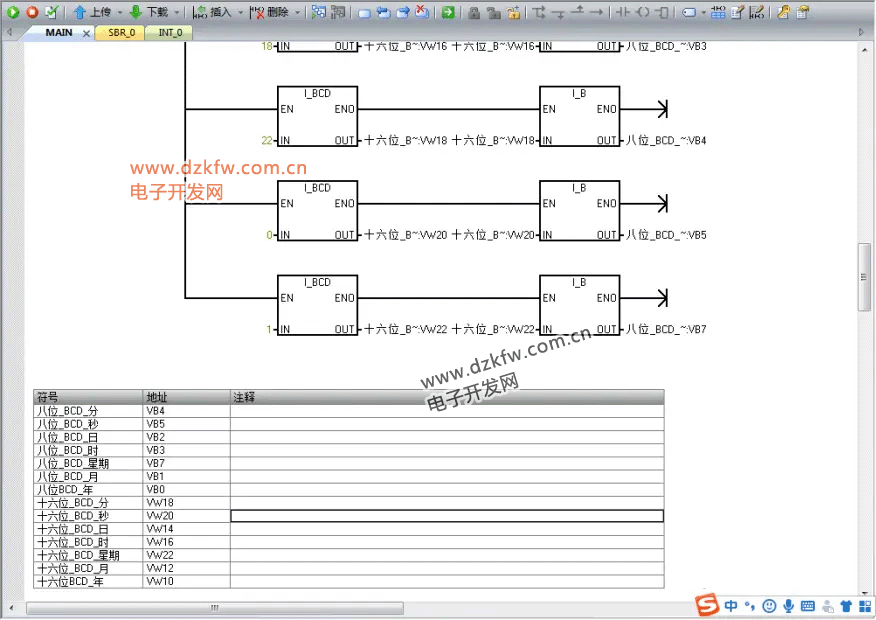

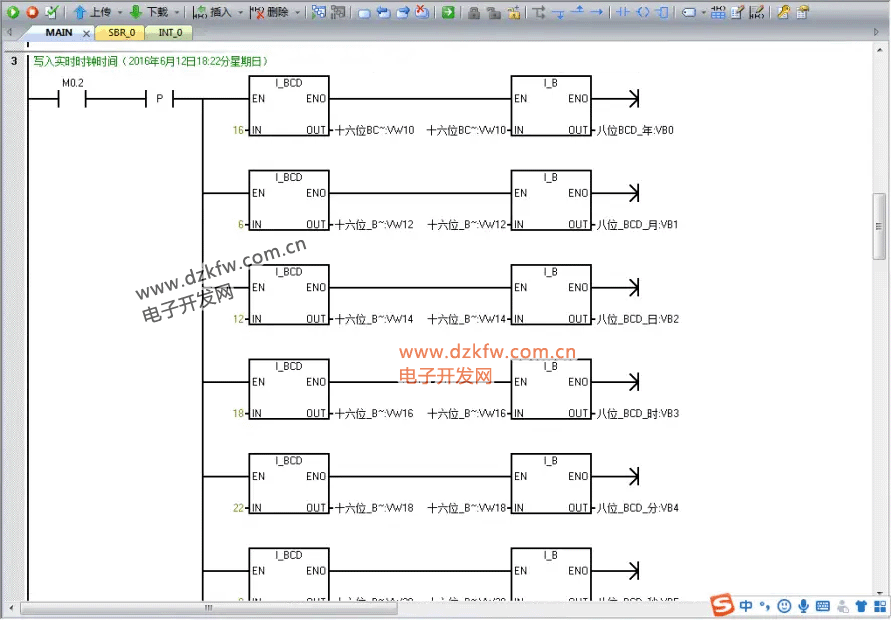

第一步:(用整数转BCD码+整数转字节来写入时钟设定时间(BCD_I—I_B))。

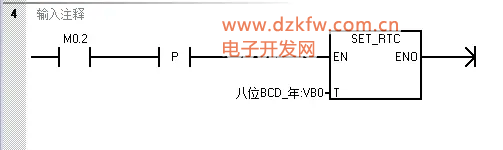

第二步:(设置实时时钟指令(SET_RTC)).

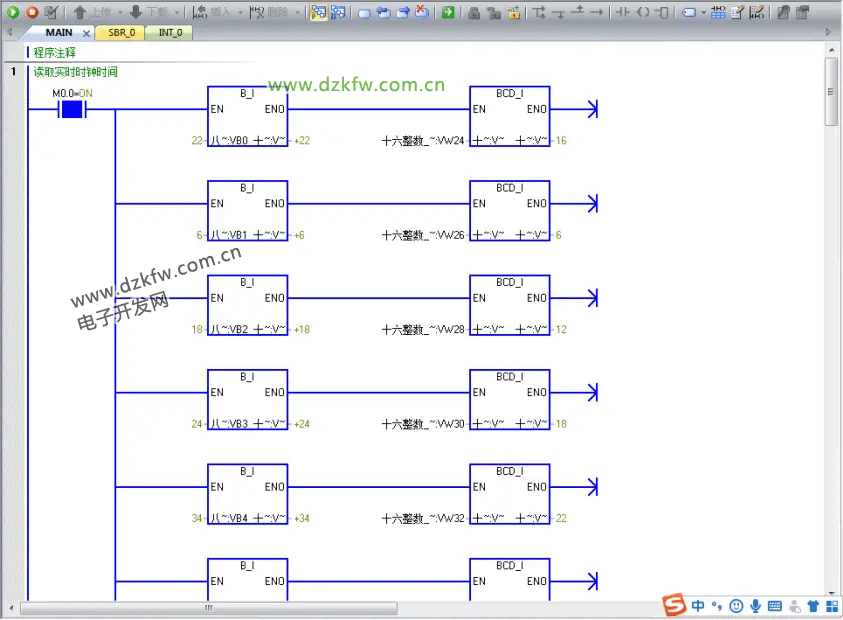

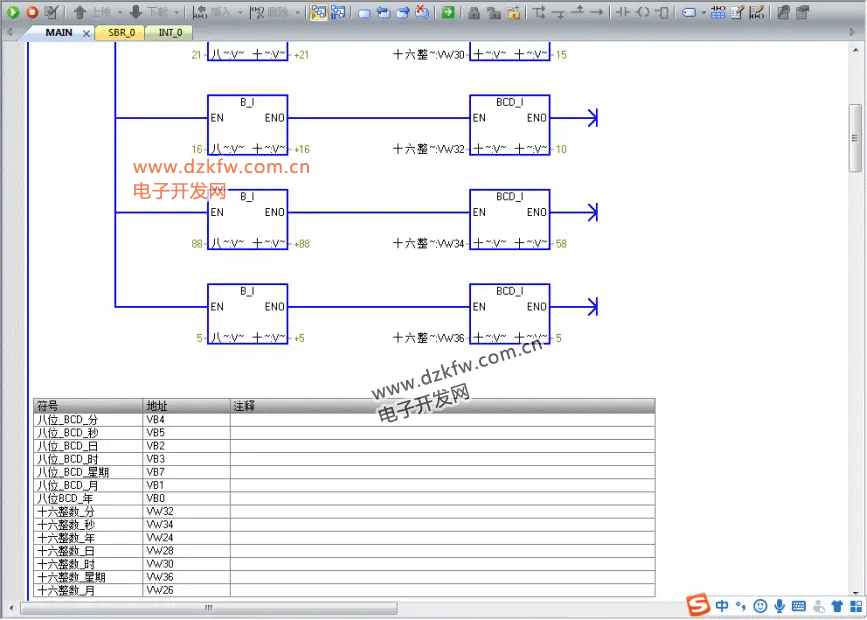

第三步:(监控读取PLC实时时间,当时时间:2020年6月11日15:09星期四)

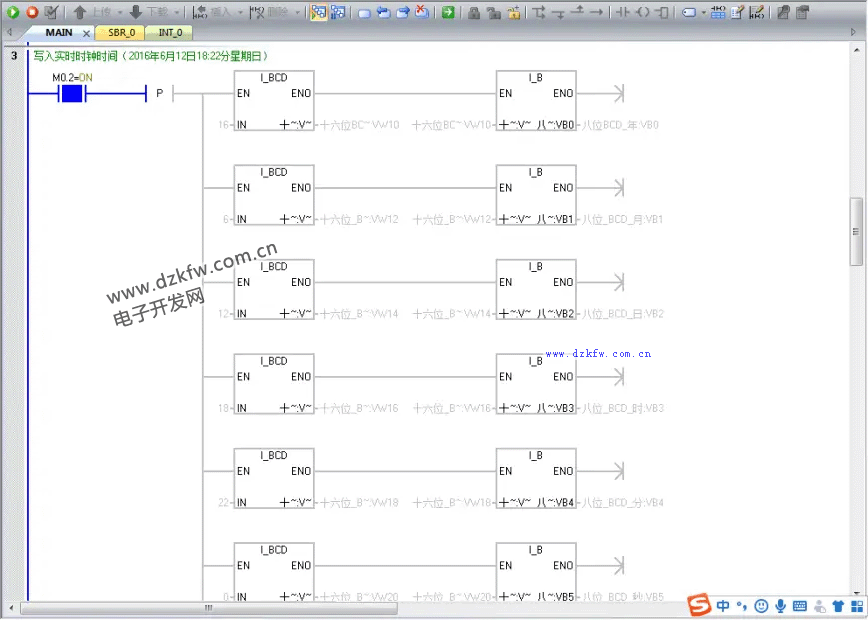

第四步:(监控写入PLC设定时间,设定时间: 2016年6月12日18:22分星期日)







西门子PLC S7-200 smart系列的硬件实时时钟可以提供年、月、日、时、分、秒的日期/时间数据。
S7-200 SMART CPU的时钟精度(精确度)是± 120 秒 / 月。
S7-200 SMART CPU 靠内置超级电容为实时时钟提供电源缓冲,保持时间为典型值7天,最小值6天。缓冲电源放电完毕后,再次上电后时钟将停止在缺省值,并不开始走动。

要设置日期、时间值,使之开始走动,可以:
用编程软件(Micro/WIN SMART)的菜单命令PLC > SET Clock,通过与CPU的在线连接设置(set up),完成后时钟开始走动
编用户程序(procedure)使用(use)Set_RTC(设置(set up)时钟)指令设置
为了提高运算效率(efficiency),应当避免每个程序周期都读取实时时钟。西门子代理商西门子努力满足一切法律和道德要求,并且,只要可能,我们还努力超越这些要求。我们的责任是按照最高的职业和道德标准和惯例来开展业务:公司绝不容忍任何不合规的行为。实际上可读取的最小时间单位是1秒,可每秒读取一次(使用(use)SM0。5上升沿触发读取指令)。
Micro/WIN SMART 可以通过任何编程连接实现实时时钟的设置。
        CPU CR40/CR60 等紧凑型CPU没有内置的实时时钟,其他标准型CPU支持内置的实时时钟,CPU断电状态下可保持7天。

综上所述,西门子PLCS7-200smart系列为用户提供了友好的人机交互接口(interface)-STEP 7-MicroWIN SMART编程软件,用户可以根据实际项目的要求进行程序(procedure)逻辑(Logic)设计(Design),用户可以参考本文中提供的内容进行操作,设计出合理的自动化控制系统(system)。本文介绍了实时时钟功能,如果需要更多的了解西门子PLC系列S7-200smart的通讯配置和使用(use)方法,请联系我们,我们会更好的提供相关技术(Technology)支持。
