西门子S7-200smart通过瞬时流量来计算累计流量的一种方法 中断IN_T0

作者:佚名    文章来源:本站原创    点击数:807    更新时间:2024/9/29
在某些情况下我们的流量计没有脉冲也没有通讯,但工程需要累计流量,于是我们只有通过瞬时流量来计算累计流量。

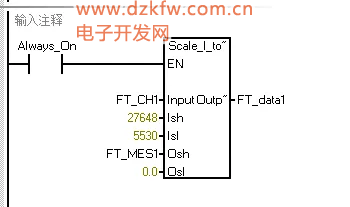

     (1)首先我们将模拟量转换为工程量:

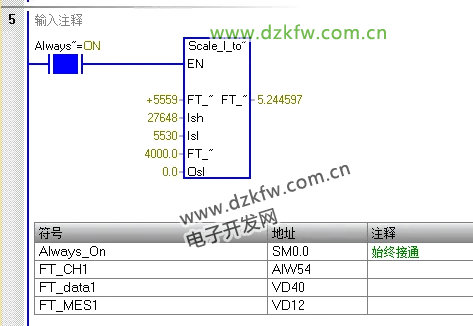

这是输出4-20mA的超声波流量计,测试效果如下:

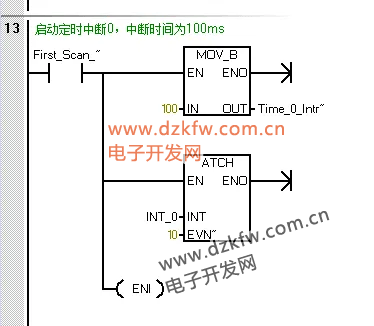

(2)启动一个100ms的中断程序



(3)中断程序设计(一)

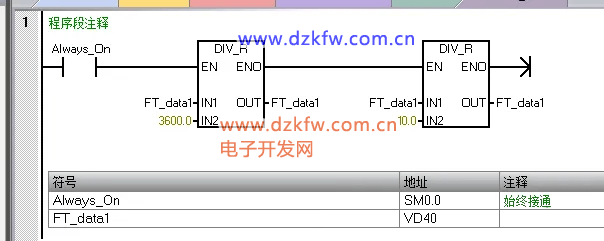

①将流量计转换为0.1秒。

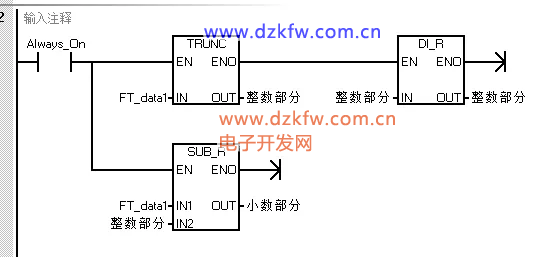

②防止当累计流量计到达很大值时,而瞬时流量很小的时候,无法读取累加,于是我们将小数部分和整数部分分别出来。

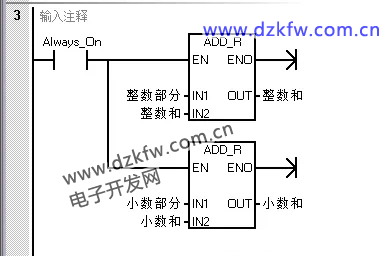

③分别进行整数部分相加和小数部分相加。

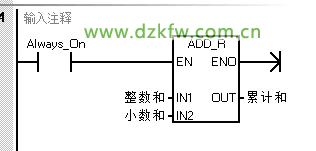

④小数和+整数和=累计值

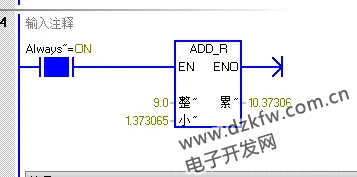

测试效果如下:

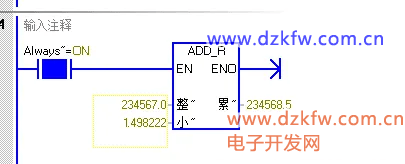

如果我们要矫正累计值,我们修改整数和即可。比如现在是234567m³。




Tags:设备故障报警,200smart
责任编辑:admin
