PLC梯形图编程，PLC编程入门必知：点动/连动的电动机启动停止控制程序
1、控制要求
有些设备运动部件的位置常常需要进行调整，这就要用到具有点动调整的功能。
2．PLC的I/O配置、梯形图及时序图如图所示：

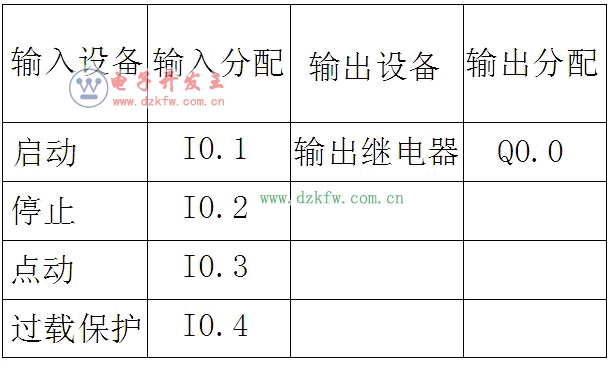

PLC I/O配置

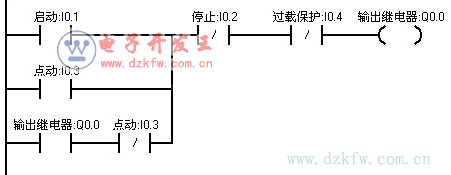

梯形图

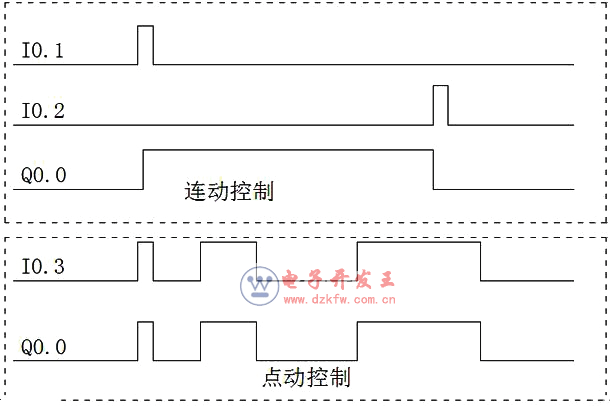

时序图
3.电路工作过程
（1）点动 按下点动按钮，I0.3常开点闭合，Q0.0得电，电动机启动运行，但常闭点I0.3断开，即断开接触器KM的自锁回路，因此松开点动按钮时，Q0.0失电，电动机停止运行。
（2）连动当按下连动按钮时，常开点I0.1闭合，Q0.0Q得电并进行自锁，当按下停止按钮时，Q0.0失电，电动机停止运行。
