200smart【编程入门】_S7200smart编程入门梯形图入门

作者:佚名    文章来源:网络整理    点击数:399    更新时间:2024/12/1

说明

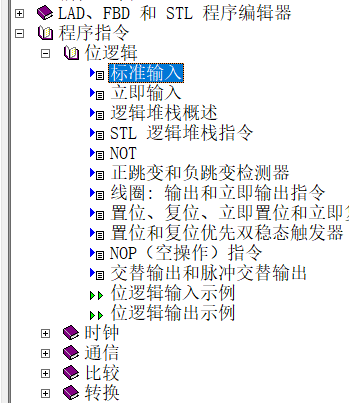

编程时,遇到困难,选中控件按【F1

控件视图放大:ctrl+鼠标滚轮

控件宽度放大:鼠标右键》选项》LAD》宽度155



【I】输入

200smart 上限 i0.0~i31.7 0~255【256个输入点】

i0.0~i31.7 八进制 【布尔 bool

ib0~ib127 【单字节】 8bit

iw0~iw127 【双字节】 16bit

id0~id127 【4字节】 32bit

【Q】输出

q0.0~q31.7 八进制 【布尔 bool

qb0~qb127 【单字节】

qw0~qw127 【双字节】

qd0~qd127 【4字节】

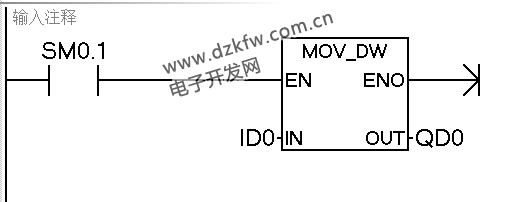

可以用传送指令,把寄存器值映射到输出

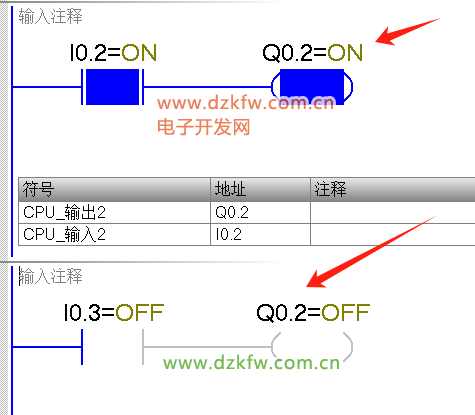

注意输出双线圈问题?以最后一条逻辑为准。

【1】置位 复位解决双线圈问题

【2】M0对应Q0.0输出。M的.0到.7用于q0.0输出代替。最后M0.0~M0.7并联,再输出Q0.0

【M】辅助触点

200smart,上限 m0.0~m31.7

m0.0~m31.7 八进制 【布尔表示法】

mb0~mb1 【单字节】 8bit

mw0~mw2 【双字节】 16bit

md0~ md4 【4字节】 32bit

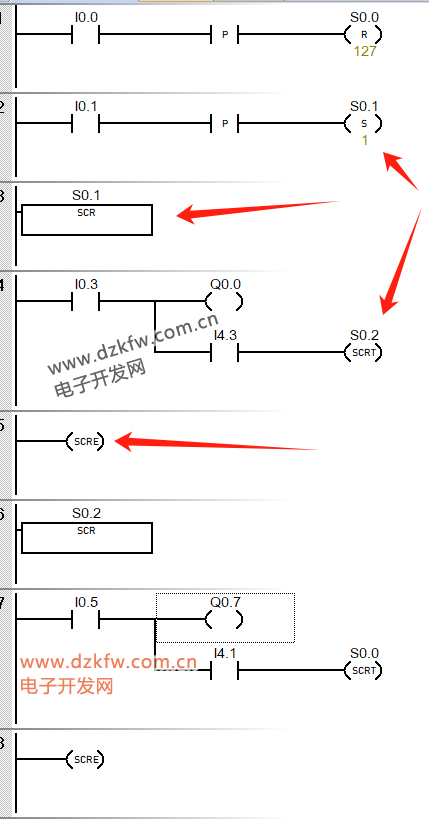

【S】状态点

200smart,上限 S0.0~S31.7

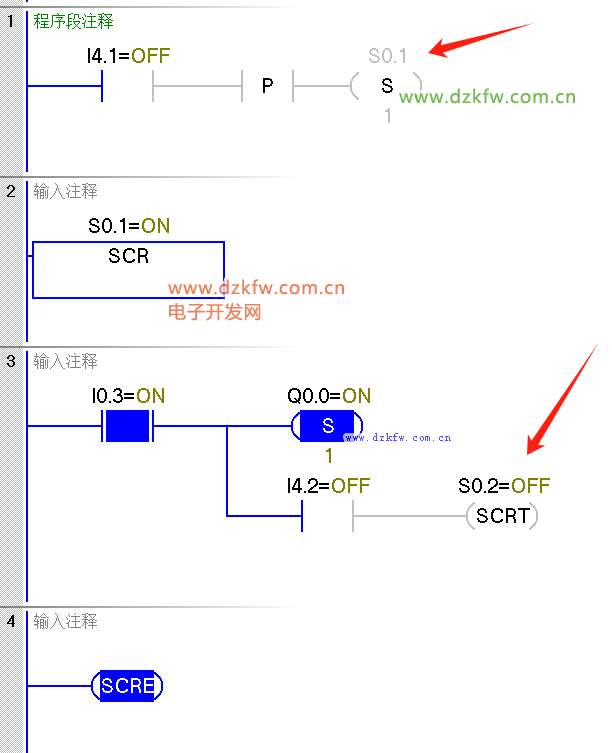

【1】用set进入s0.1

【2】SCR S0.1 开始子循环

【3】SCRT S0.2 跳转S0.2条件

【4】SCRE 子程序结尾处

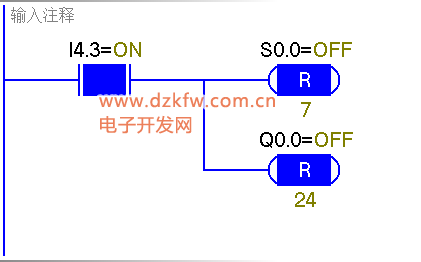

【R】5 复位S状态5个点【主程序】 s0.0做全部结束用





只有S0.1置位,才会运行这个程序段。 仍然有双线圈问题。用 (置位复位)线圈

【V】用户寄存器

取出VW199VB199VB200

排序 VW199VW201VW203 每次加16bit

排序 VD199 VW203VW207 每次加32bit

B 8bit

W 16bit

D 32bit

v0.0~v999.7 八进制 // 最大 V24575.7

vb0~vb24575 单字节 8bit //最大 VB24575

vw0~vw2 双字节 16bit

vd0~ vd4 4字节 32bit

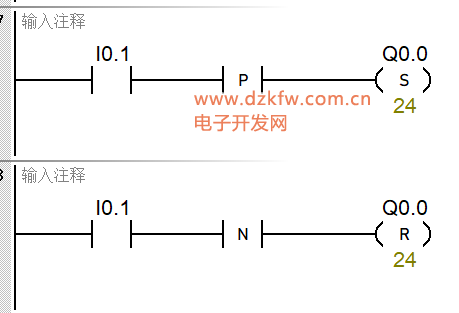

【沿指令】上升沿

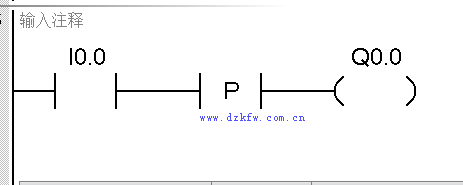

——|P|—— 上升沿

——|N|—— 下降沿

跟三菱有区别,需要串联在【开关量】后面

【位指令】置位,复位

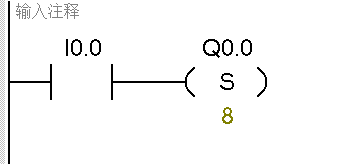

表示:置位8个bit,从q0.0~q0.7都置位 1

(S) 置位

(R) 复位

——|NOT|—— 取反输出

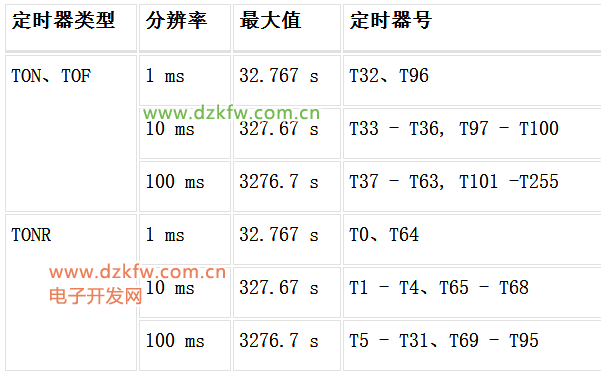

【定时器】

最小从 T32 开始

跟三菱有区别:

T000~T199 100ms

T200~T245 10ms

T246~T249 1ms 累计【电容保持】满电10天

T250~T255 100ms累计【电容保持】

电位器:

VR1:D8030 // 0~255值 【MUL D8030 K10 D0】 // D0 = D8030 x 10;

VR2:D8031 // 0~255值 ()T0 D8030 定时器T0直接用d8030的值



步进指令】顺序指令

【注意】任有双线圈问题。用set规避,程序只隔离输入。

【1】先置位进入步进程序

【2】SCR 程序环开始

【3】SCRT 程序跳出

【4】SCRE 程序环结束



【中断】

ENI 总开

DISI 关

RETI 返回,中断事件程序内部结束

ATCH 中断配置 【int中断程序,EVNT中断触发源】

SM34 时基1ms【范围1~255ms】

SM35



【运动】

ST60有4路 100KHz 轴

【1】轴选用 AXIS0_CTRL 常通

【2】轴使能 AXIS0_DIS 常通

【3】点动 AXIS0_MAN

【4】回零 AXIS0_RSEEK 上升沿

【5】定位 AXIS0_GOTO 上升沿【位置,速度,0绝对/1相对,停车】

【6】

1
2
3
4
5
6
7
8
9
10
11
12
13
台达:
公共端:35    【DC24v】
方向:39
脉冲:43
恢复出厂:P2-08=10
模式:P1-01=00 02 03    //高电平101  低电平001
急停:P2-17=121
右限位:P2-15=122
左限位:P2-16=123
分子:编码器分辨率
分母:单圈脉冲数
DI定义:P2-10~17
DO定义:p2-18~22

【曲线运动】

曲线最多32条

曲线运动 AXIS0_RUN 第1条坐标值用0,第2条坐标值用1,第3条坐标值用2

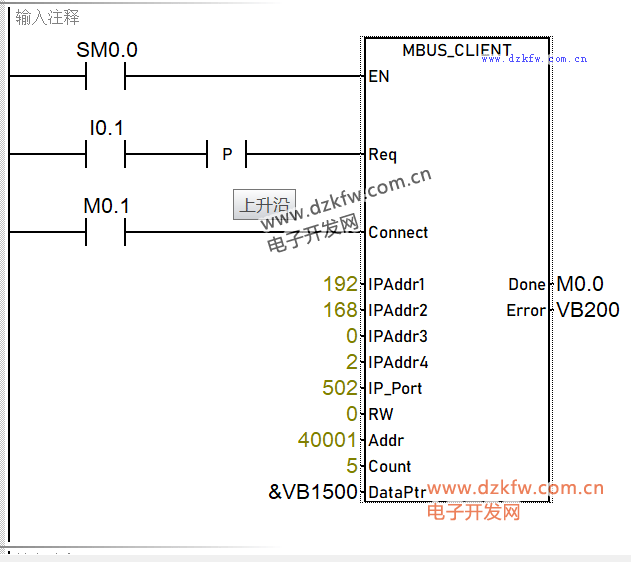

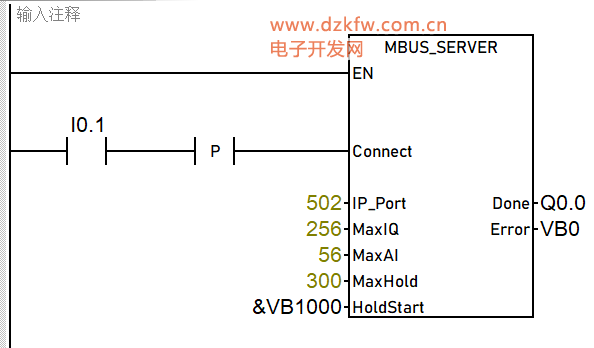

【TCP】

向导》》》》》 Get 和 Put

Req】 连接请求【上升沿】

Connect】连接开关

RW】 0 = 读取,1 = 写入

【Addr】 【Count 】

00001 至 09999(DO) 1 至 1920 位

10001 至 19999(DI) 1 至 1920 位

30001 至 39999(AI)只读 1 至 120 字 // aw120

40001 至 49999(reg) 1 至 120 字

400001 至 465535 1 至 120 字

DataPtr】 数据包指针,如 &VB1500



Connect】 连接开关【置位1

【IP_Port】 开放端口,如 502

【MaxIQ】 最大io点 各256点

【MaxAI】 地址 3xxxx 的字输入 (AW) 数设置为 0 至 56。值 0 表示禁用【模拟量输入】

【MaxHold】 4区寄存器个数。

【HoldStart】 数据包指针,如 &VB1200



【POU】程序

可以把子程序做成FB块给其他程序用。

【库】》【创建库】》先修改库名,再添加组件

L是局部参数,只能60字节,16个。

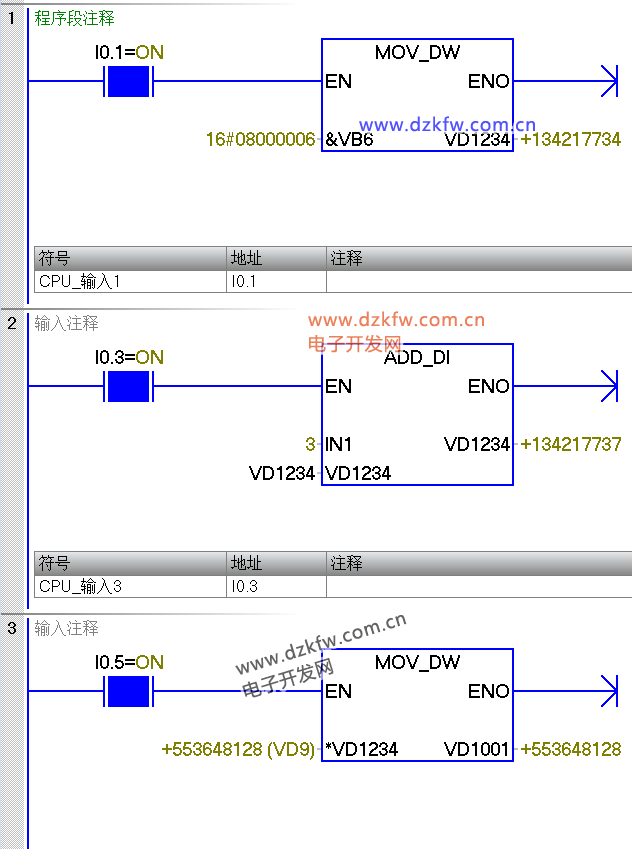

【指针】32bit

【地址】以字节为单位。地址是32bit

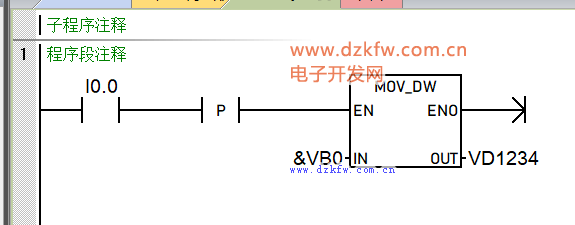

& 】取地址,基础偏移 &VB6 取VB6的地址,

取地址必须用双字32bit】mov_dw

* 】解地址,取值 *VD1234 // vb6+3是vb9

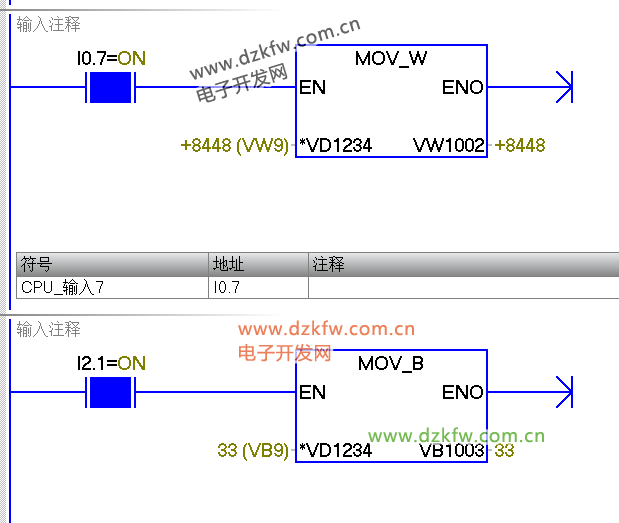

【MOV_D】*VD1234表示VD9开始

【MOV_W】*VD1234表示VW9开始

【MOV_B】*VD1234表示VB9开始

总结:如取出的地址2,实际上是常数,MOV的bwd决定是VB2还是VW2



vb6加3后是vb9

9后面用mov_D 就是 vd9

9后面用mov_W 就是 vw9

9后面用mov_B 就是 vb9

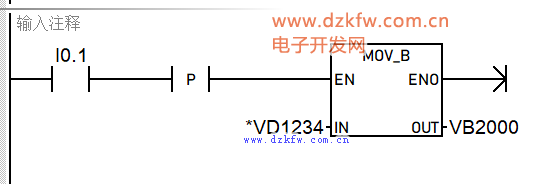

VB0的值,给VB2000

指针还用到【整体移动】的功能,BLKMOV

【缺陷】

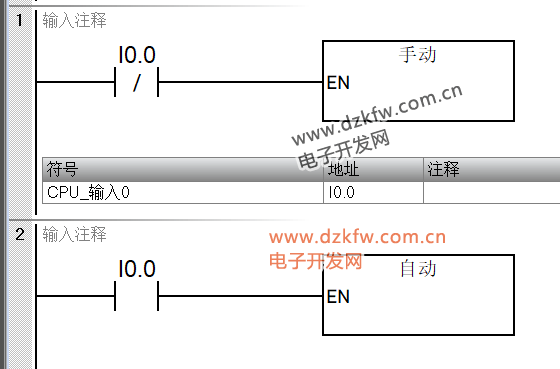

C语言的分支输出,不会影响结果。但是PLC不行,它以最后结果为准。



解决办法是让程序不运行。可以用【子程序】【顺序SCR】【M点过渡】

双线圈问题:可以用子程序解决。

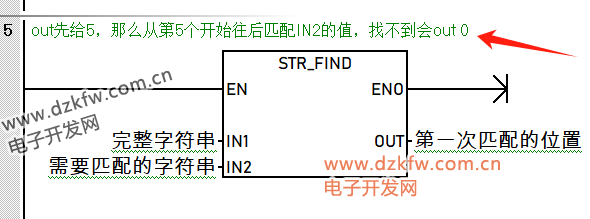

【字符串】

字符串:第1字节:字节总长度。 //一个汉字,2个字节

第2字节开始:字符串内容。

【结束】后面都是未使用的字节,值都是16#00 【'$00'



跟数组一样,下标 0 最高位

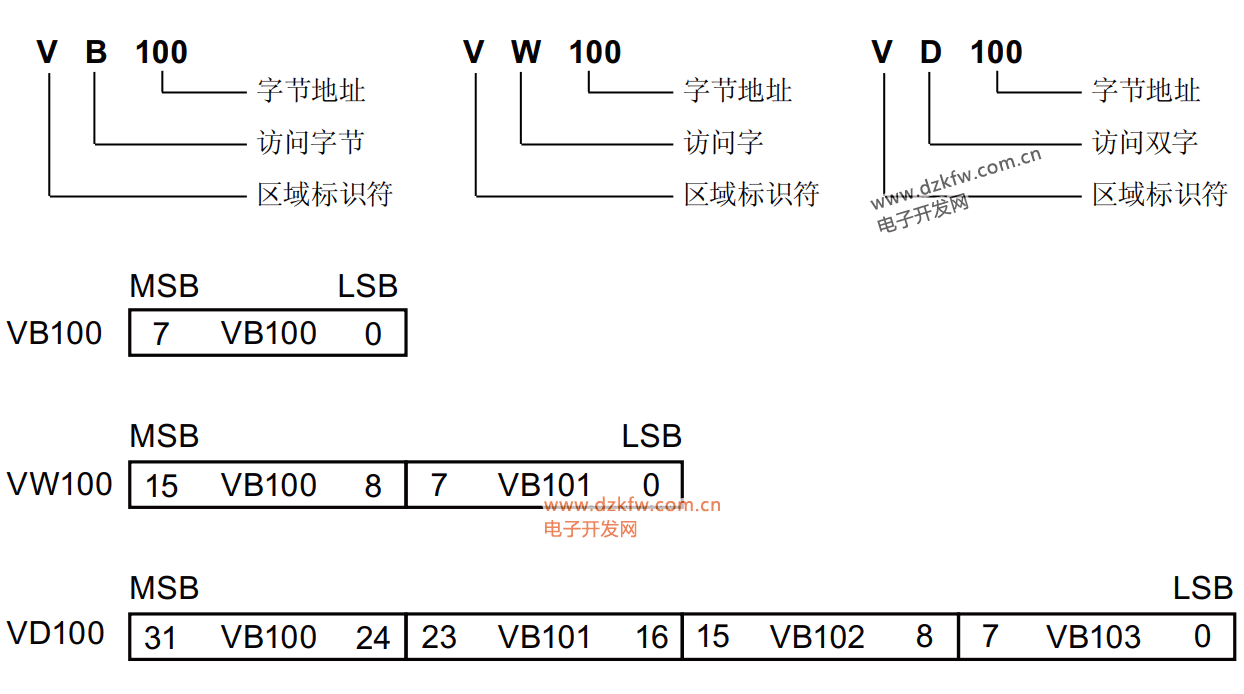

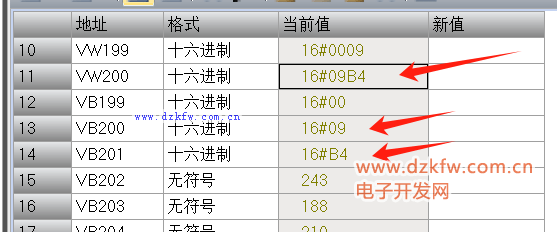

VW200实际要理解成 V200 取W16bit出来

VB200跟VW200前8bit是重叠的。

vw199取出来的是VB199和VB200



【】
