这篇文章讲继续深入对间接寻址的使用，并介绍S7-200smart v2.8求平均值指令，接下来一起来看求平均值如何做吧。

一、指令调用

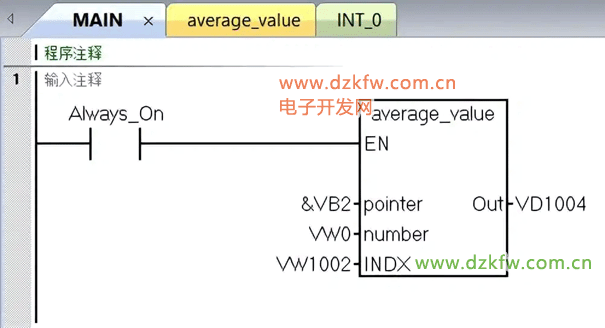

调用库如图1所示，指令库说明如下：

Pointer为指针引脚，指向存放数据的起始地址，数据类型为字；

Number为数据的长度，可以是变量也可以是常量；

INDX为FOR循环的次数地址，可以忽略，但是不能外部进行赋值干扰；

Out为求得平均值输出地址，数据类型为浮点数。

图1

二、average_value指令库编写

重复调用的库，需要变量建立的正确，否则多次调用无法正常运行，如果大家这边对建立库不太会，可以先去看一下这方面的课程学习一下。

1、形参变量表建立

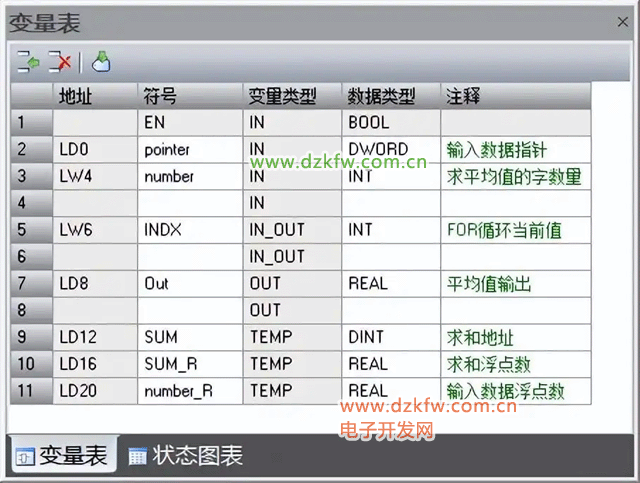

变量表建立如图2所示。

图2

2、Countdown形参子程序

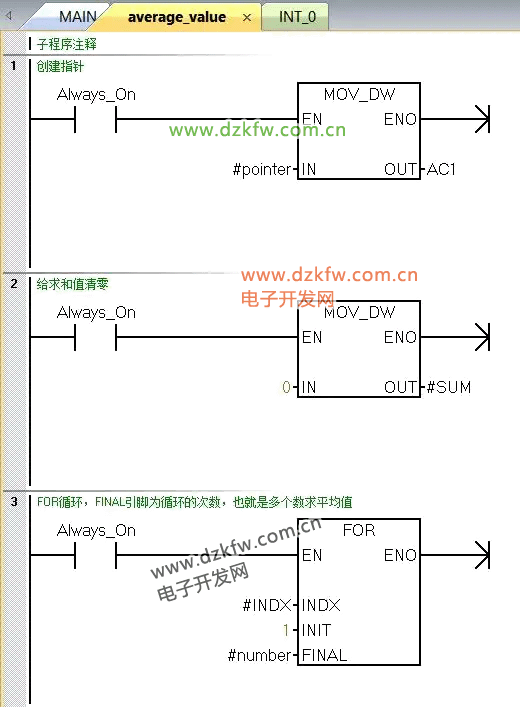

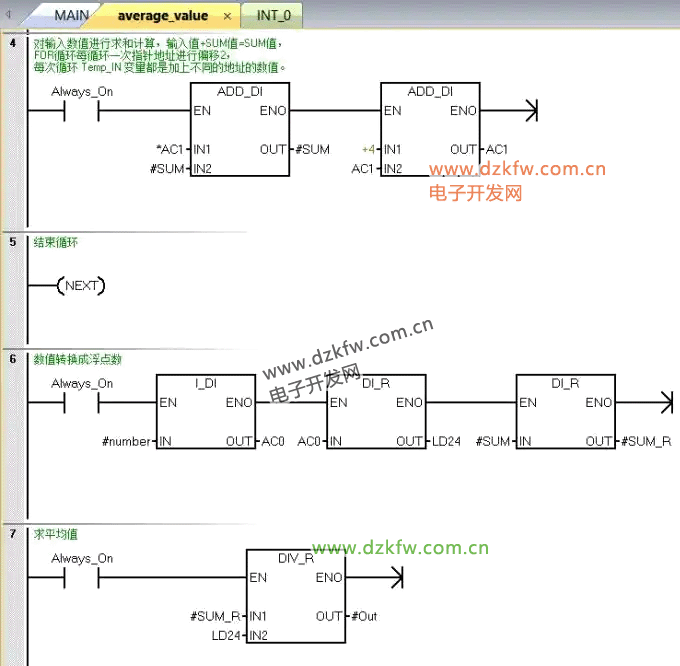

Countdown子程序每一段程序都有注释讲解，如图3和图4所示，这里不做介绍，如果有问题可以留言。

图3

图4

三、S7-200smart v2.8求平均值指令

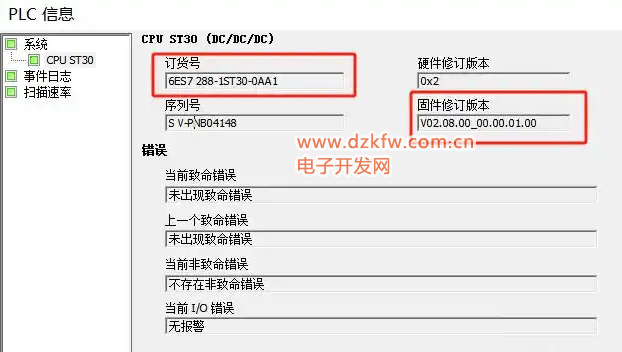

对于订货号位数为0AA1的CPU可以升级为V2.8的固件版本，图5所示。

图5

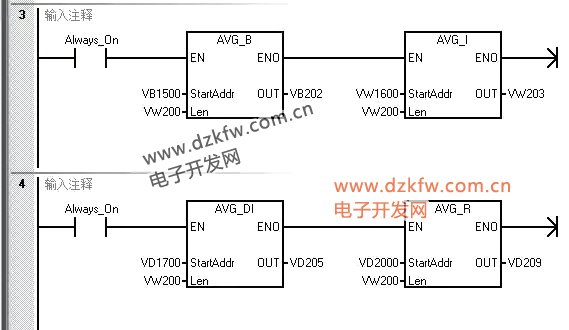

V2.8的软件支持平均值，指令为浮点数中的AVG_R和整数运算中的AVG_B、AVG_W、AVG_DI，如图6所示。

获取源 StartAddr引脚字节、字、双字、浮点数地址序列中所设置范围内的平均值，并将其写入到目标字节、字、双字、浮点数地址，长度由Len引脚决定。

图6

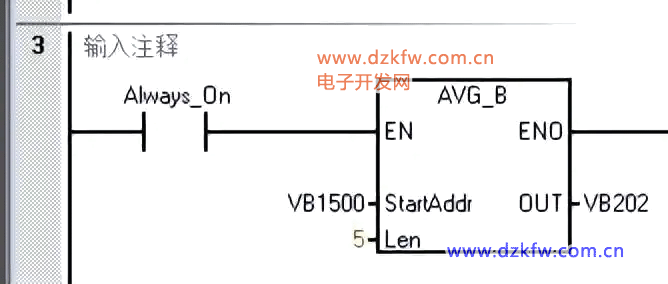

如图7所示，由于是AVG_B是字节指令，所以会把从VB1500（VB1500—VB1504）连续的5个地址数据加起来，然后求平均值输出到VB202。

图7

总结

本文章主要介绍间接寻址的应用，对于CPU固件版本和软件版本为2.8的求平均值指令做了简单的介绍，需要注意的是，订货号后四位为0AA0的CPU固件最高只能2.5，这时候只能字节写求平均值了。

以上就是整个29.西门子S7-200smart间接寻址应用—求平均值的内容，文章内容如有错误或者有不懂的问题请联系我们。
