一、接线

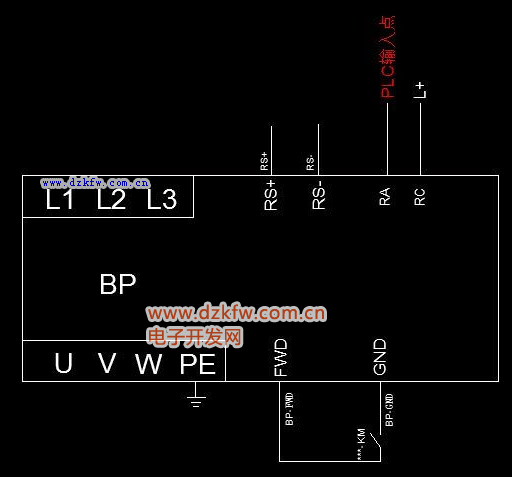

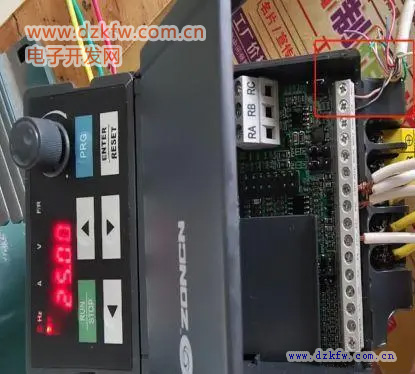

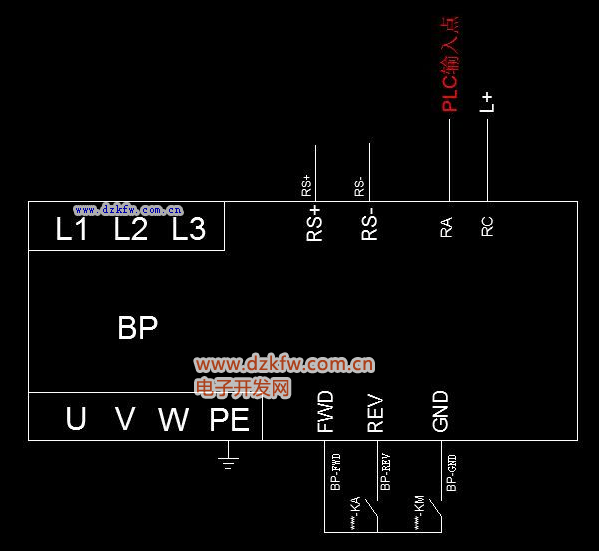

PLC九针口上的3和8接变频器控制端子上的RS+和RS-。众辰变频器

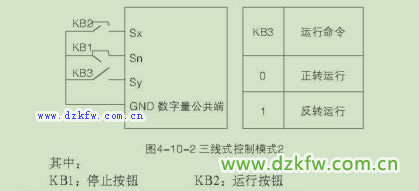

众辰变频器端子启停和端子正反转接线图

二、变频器参数设置

PP.01=01恢复出厂

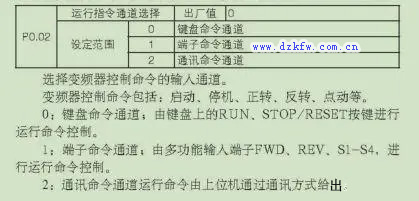

P0.02=1端子启停或P0.02=2通讯启停

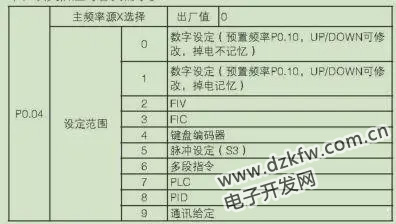

P0.04=9通讯给频率

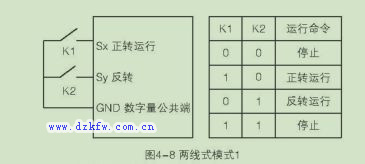

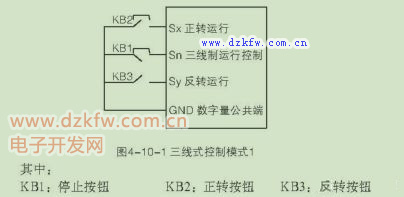

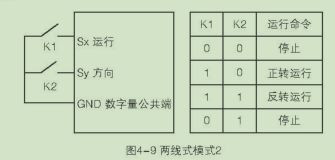

P5.11=1二线制模式；运行/换向（端子启停）

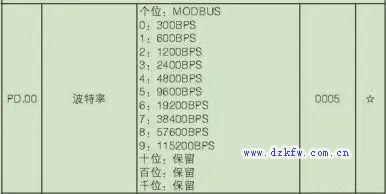

PD.00=5波特率



PD.01=3 无校验（默认）



PD.02=*站地址

PD.05=1 MODBUS协议

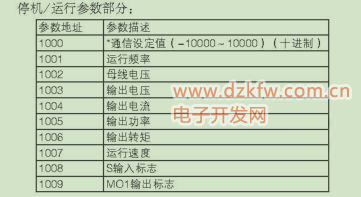

三、变频器通信地址

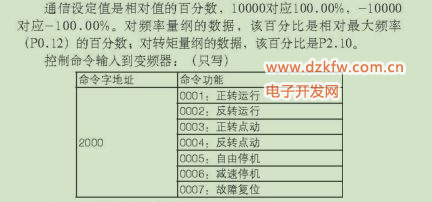

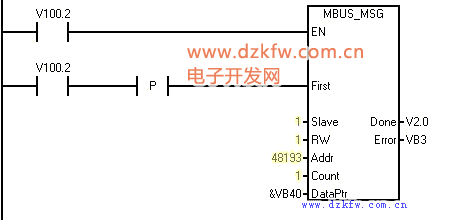

众辰变频器如果采用通信控制启停即P0.02=2时，控制命令：

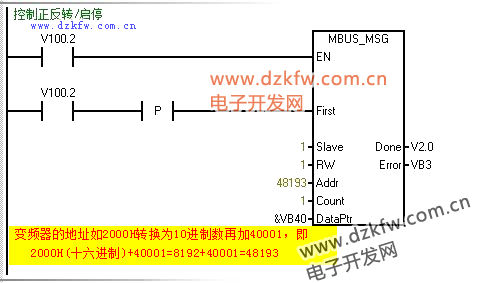

PLC中地址为：变频器的地址如2000H转换为10进制数再加40001，即8192(2000H)+40001=48193，所以命令地址为48193。写入“1”变频器正转；写入“2”变频器反转；写入“5”变频器自由停机。

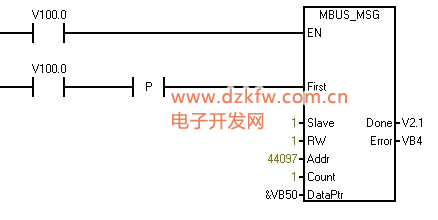

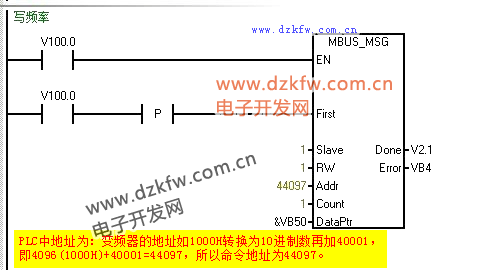

写入变频器的频率：

PLC中地址为：变频器的地址如1000H转换为10进制数再加40001，即4096(1000H)+40001=44097，所以命令地址为44097。

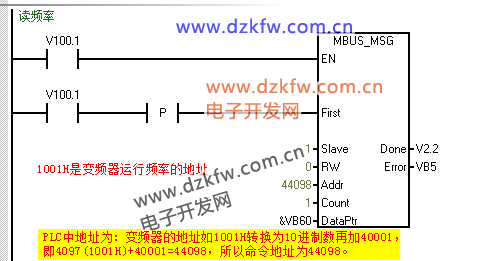

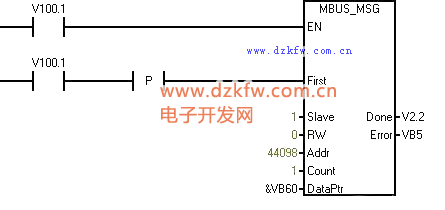

西门子plc通过MODBUS读变频器的频率：



PLC中地址为：变频器的地址如1001H转换为10进制数再加40001，即4097(1001H)+40001=44098，所以命令地址为44098。需要注意一点

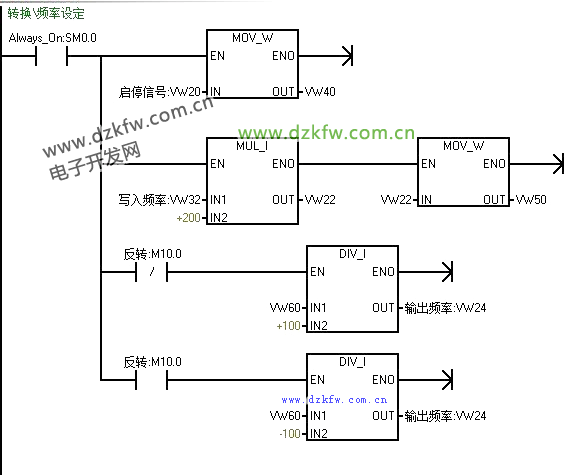

写入频率：50HZ对应10000；

读取频率：5000对应50HZ；

反转时，读取的频率是正数，需要乘以-1来显示；

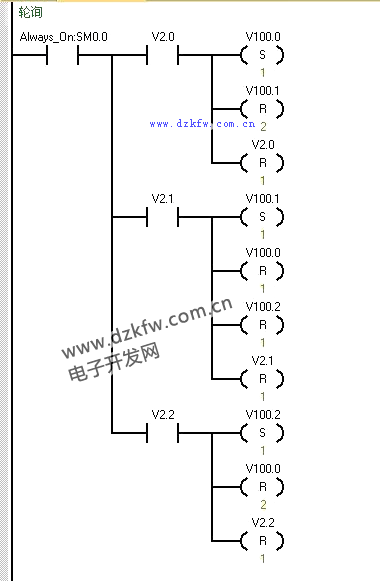

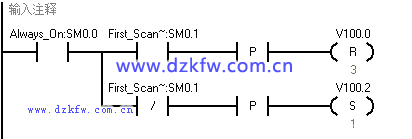

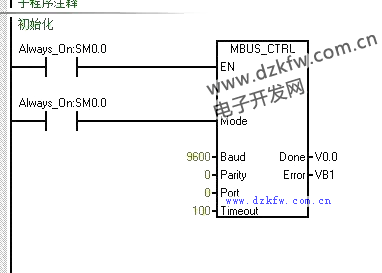

四、编程
