本文将介绍如何使用三菱PLC编程软件GX Developer进行PLC程序的模拟,适合对此还不了解的读者参考学习。

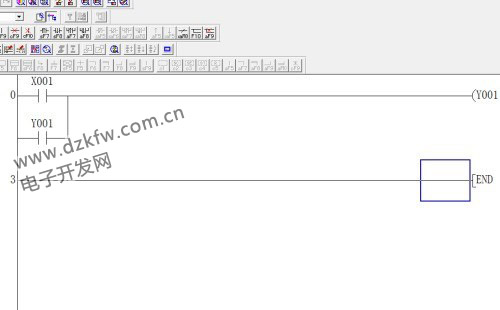

第一步:我们首先绘制一个plc的简单程序。
![](/Article/UploadFiles/202407/2024072618331274.jpg)

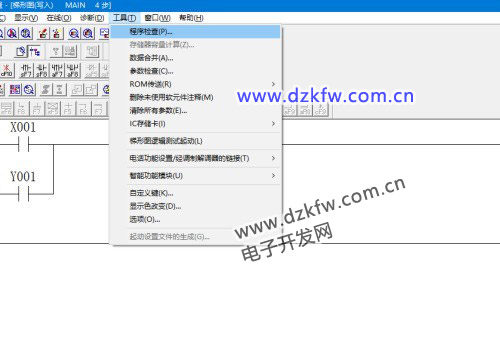

第二步:为了确认程序没有错误,我们在菜单栏点击工具-->程序检查。

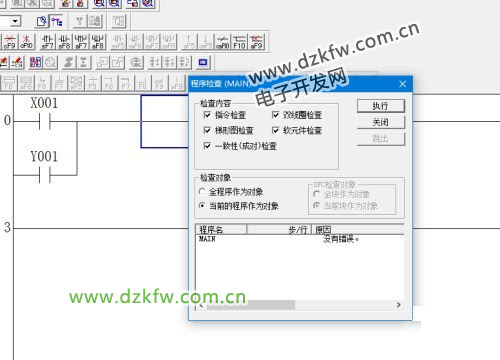

第三步:系统会自动的检查是否有错误。这里只检查梯形图的绘制错误。确认没有问题。

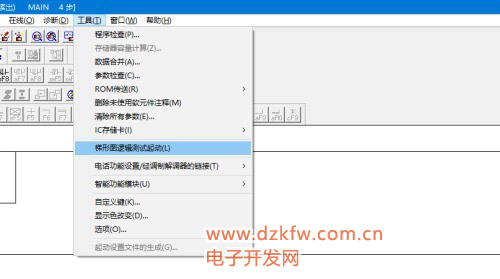

第四步:在菜单栏点击工具-->梯形图逻辑测试启动。
![](/Article/UploadFiles/202407/2024072618335776.jpg)

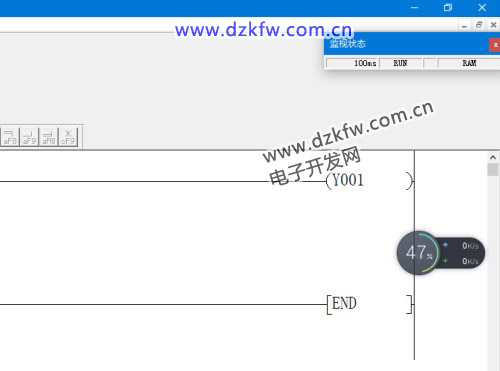

第五步:等待启动完成,显示监视状态。
![](/Article/UploadFiles/202407/2024072618341616.jpg)

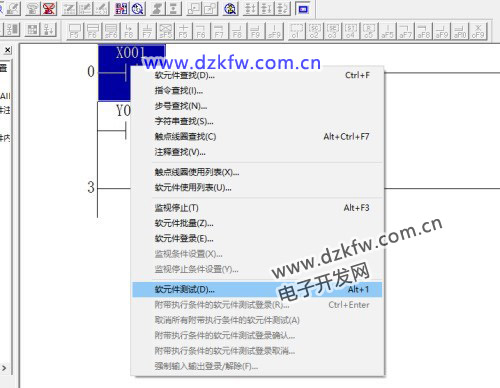

第六步:在元件中右击选择软元件测试。
![](/Article/UploadFiles/202407/2024072618343096.jpg)
第七步:选择强制取on,则闭合元件。
以上就是小编给大家带来的三菱PLC编程软件如何模拟plc程序的全部内容,希望本文内容能帮助到大家!
