三菱plc的分类及其基础知识

三菱PLC分类及型号的基础知识

三菱PLC的发展历程：

1、1980-1990 三菱PLC主要有F\F1\F2系列小型PLC，K/A系列中、大型PLC

2、1990-2000 三菱PLC主要分为FX系列小型PLC，A系列（A2S\A2US\Q2A）中大型PLC

3、2000以后，三菱PLC主要分分为FX系列小型PLC，Q系列（Qn\QnPH）中大型PLC

三菱FX系列PLC介绍：

FX系列PLC包括FX1S \ FX1N \ FX2N \ FX3U四种基本类型的PLC，早期还包括FX0系列产品。

FX1S系列为整体固定I/O结构，最大I\O点数为40，I\O点数不可扩展；

FX1N \ FX2N \ FX3U系列为基本单元加扩展的结构形式，可以通过I\O扩展模块增加I\O. FX1N最大的I\O点数是128点

FX2N最大的I\O点数是256点

FX3U最大的I\O点数是384点（包括CC-Llink连接的远程I\O）

FX1NC \ FX2NC \ FX3UC是变形系列，主要区别是端子的连接方式和PLC的电源输入，变形系列的端子采用的插入式，输入电源只能24VDC，较普通系列要便宜。普通系列的端子是接线端子连接，电压允许使用AC电源。

FX1S系列PLC只能通过RS-232、RS-422\RS-485等标准接口与外部设备、计算机以及PLC之间通讯. FX1N \ FX2N \ FX3U增加了AS-I \ CC-Link网络通讯功能。

三菱Q系列PLC介绍

Q系列PLC是三菱公司从原A系列PLC基础上发展起来的中大型PLC系列产品。Q系列PLC是模块化的PLC.。按照不同的性能，Q系列PLC的CPU可以分为基本型、高性能型、过程控制型、运动控制型、计算机型、冗余型等多种系列产品。

1、 基本型CPU包括Q00J、Q00、Q01共三种基本型号。Q00J型为机构紧凑、功能精简型

PLC，最大的I\O点数为256点，程序容量为8K，可以适用于小规模控制系统。 Q01系列CPU在基本型中功能最强，最大的I\O点数可以达到1024点

2、 高性能CPU包括Q02、Q02H、Q06H、Q12H、Q25H等品种，Q25H系列的功能最强，

最大的I\O点数为4096点，程序容量为252K步，可以适用于中大规模的控制系统。 Q系列过程控制CPU包括Q12PH、Q25PH两种基本型号，可以用于小型DCS系统的控制。过程控制CPU构成的PLC系统，使用的编程软件与通用PLC系统（DX Develop）不同，使用的是PX Develop软件。Q系列过程控制CPU可以使用过程控制专用编程语言FBD进行编程，过程控制CPU增强了PID调节功能。

3、Q系列运动CPU包括Q172、Q173两种基本型号，分别可以用于8轴与32轴的定位控制。

4、Q系列冗余CPU目前有Q12PRH与Q25PRH两种规格，冗余系统用于对控制系统可靠性要求极高，不允许控制系统出现停机的控制场合。

三菱PLC（Programmable Logic Controller）是三菱电机生产的一种可编程逻辑控制器，广泛应用于工业自动化领域。三菱PLC的分类和型号多样，以满足不同应用场景的需求。以下是一些主要的分类和型号：

1. FX系列：

   FX1S系列：集成型小型单元式PLC，具有完整的性能和通讯功能等扩展性，适用于考虑安装空间和成本的场合。
   FX1N系列：功能强大的普及型PLC，具有扩展输入输出、模拟量控制和通讯、链接功能等扩展性，广泛应用于一般的顺序控制。

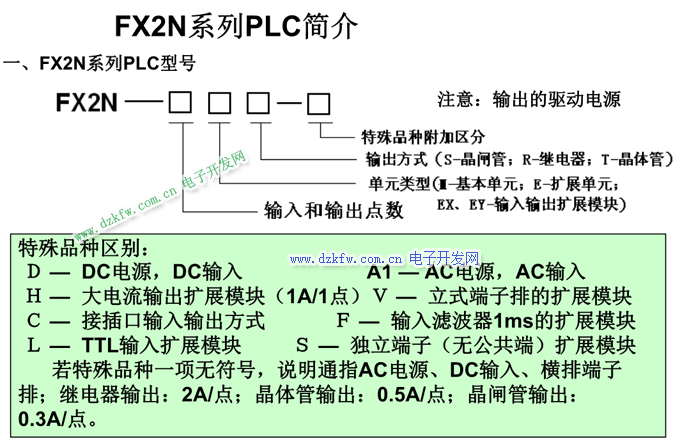

   FX2N系列：FX家族中最先进的系列，具有高速处理及可扩展大量满足单个需要的特殊功能模块等特点，为工厂自动化应用提供最大的灵活性和控制能力。
   FX3U系列：新型第三代三菱PLC，基本性能大幅提升，晶体管输出型的基本单元内置了3轴独立最高100kHz的定位功能，并且增加了新的定位指令，使得定位控制功能更加强大。

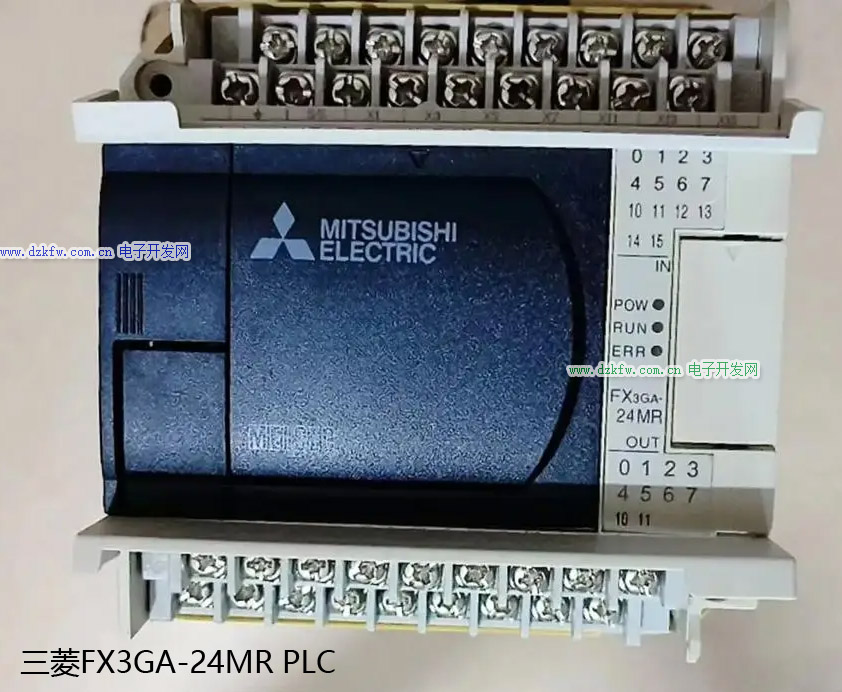

   FX3G系列：内置大容量程序存储器，最高32K步，标准模式时基本指令处理速度可达0.21μs，大幅扩充的软元件数量使得程序编辑和数据处理更加自由。
   FX5U系列：新一代小型PLC的CPU模块，集成了数字量输入/输出通道、模拟量输入/输出通道、以太网通信接口等功能，功能十分强大。


2. Q系列：

   三菱公司推出的大型PLC系列，CPU类型包括基本型、高性能型、过程控制型、运动控制型、冗余型等，可以满足各种复杂的控制需求。


3. A系列：

   使用三菱专用顺控芯片(MSP)，速度/指令可媲美大型三菱PLC；A2ASCPU支持32个PID回路。而QnASCPU的回路数目无限制，可随内存容量的大小而改变；程序容量由8K步至124K步，如使用存储器卡，QnASCPU则内存量可扩充到2M字节；有多种特殊模块可选择，包括网络、定位控制、高速计数、温度控制等模块。


4. L系列：

   三菱第三代高性能PLC系列，在Q系列PLC基础上开发而来，具有高性能和小巧体积的特点。
