上期推文发布三菱PLC的系列软件和虚拟机，其阅读量完全没法跟西门子PLC的系列软件和虚拟机 那期推文比，这是暗示着用三菱PLC的还是少数的，当然，可能也因为三菱PLC的软件好找 ，安装方便的缘故吧。

这期推文算是上期推文的终结，因为上回说到 Mx OPC Server，提到组态王与编程软件的仿真通讯，基于这点，有不少朋友想知道是如何实现，这一期，手把手教你学会组态软件与编程软件的组合使用。

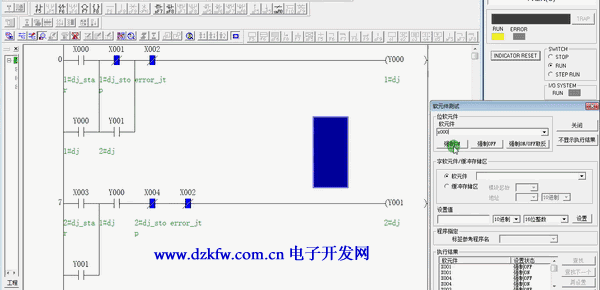

上面这种仿真过程估计是很多人一贯的做法，优点为简单+明显，缺点：只会了编程，学习过程枯燥~较快失去兴趣。

而下面这种学习（仿真过程），是更全面的学习，掌握的不仅仅只有编程，缺点之一：用时较多。



当然，不能一概而论，每个人都不一样，比如你是只想对某一条程序进行仿真或是急于看到程序的结果，那就没必要用这种方式了，这里只是建议。

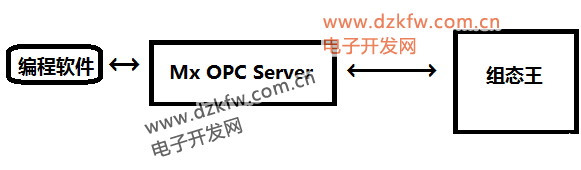

要想实现组态软件与三菱PLC编程软件的仿真通信是离不开：Mx OPC Server的。



本次用的是三菱的Mx OPC Server 6.04，软件链接请看上期推文，安装时需要序列号：12000-48529-66852-11001-5431。

先介绍下Mx OPC Server ：是三菱OPC服务软件，能适用于三菱全系列PLC（可编程逻辑控制器）和组态软件的连接，百度能搜到关于它的介绍基本是这样了，而且教程比较少，特别是Mx OPC Server 6.04 的，不信你去试试~

以下内容分为GX Works2与组态王仿真通信和Gx Developery与组态王仿真通讯，基本步骤为：PLC编程，OPC参数设置，组态王画面建立与参数设置。

1Gx Works2与组态王编程，保存，打开仿真器 本例程CPU类型为FX-3U

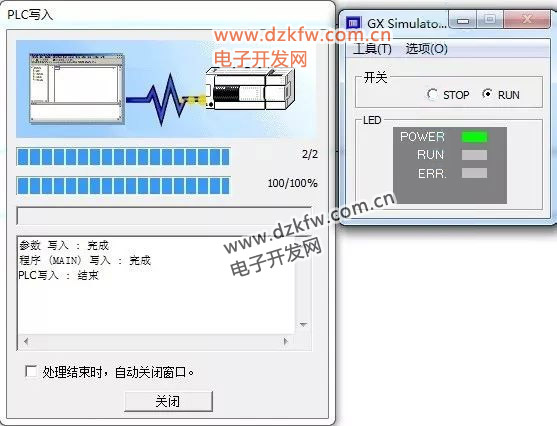

打开仿真器后，其自动下载程序，下完后无需理会。

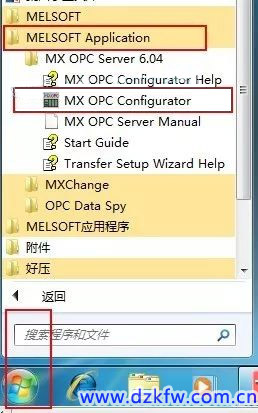

打开OPC软件。选好文件夹，最后打开Mx OPC Configurator

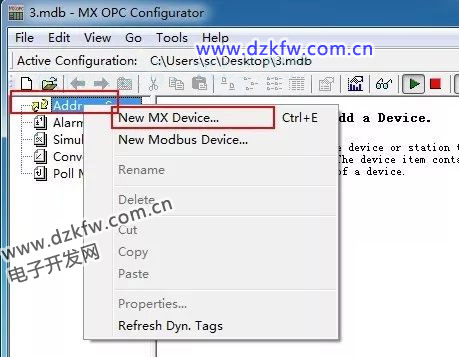

Mx OPC Configurator里，新建驱动连接

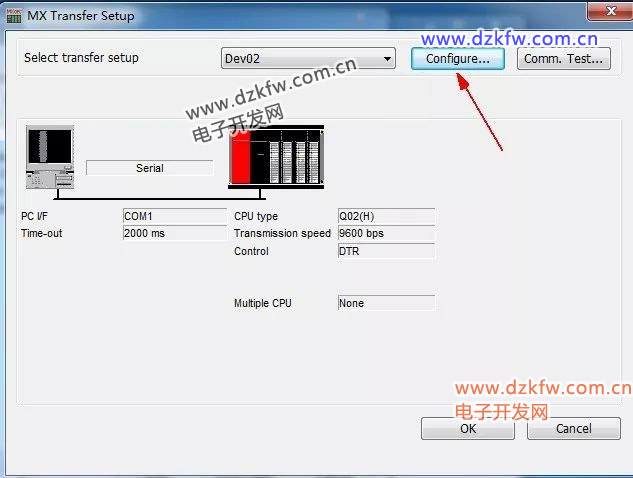

建立连接，自动弹对话框，点Configure...

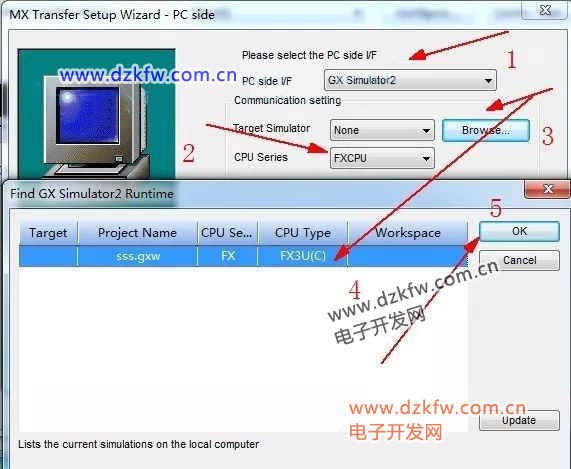

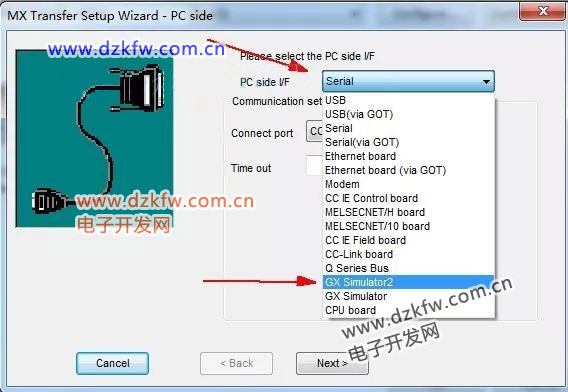

这里需要注意：对于GX Works2，PC Side I/F 需要选GX Simulator2 。                      对于Gx Developery，则选GX Simulator。

选择CPU Series，点击 Browse...可看到编程软件建立的工程与CPU类型。

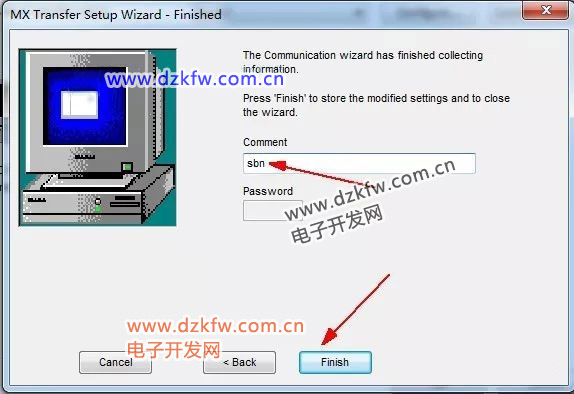

选好参数后，NEXT 然后 Comment 备注下名字，Finish

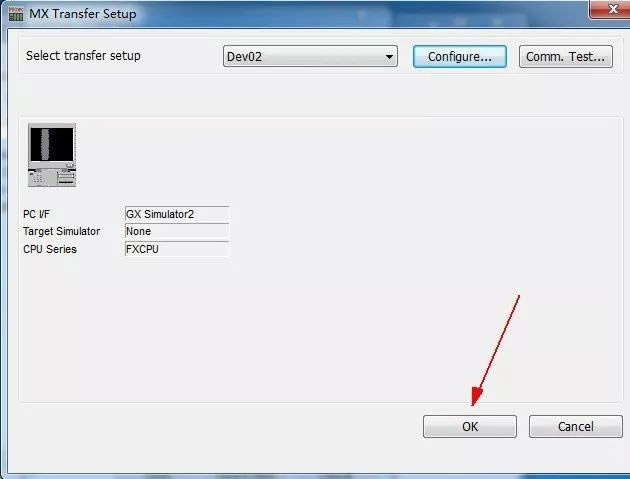

Finish对话框关闭后，本对话框选OK

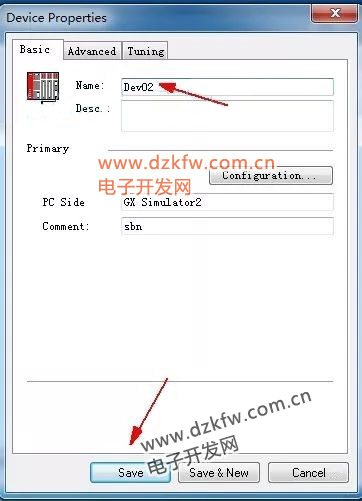

OK对话框关闭后，本对话框选Save



Save后，右键Dev02，New DataTag...建立变量

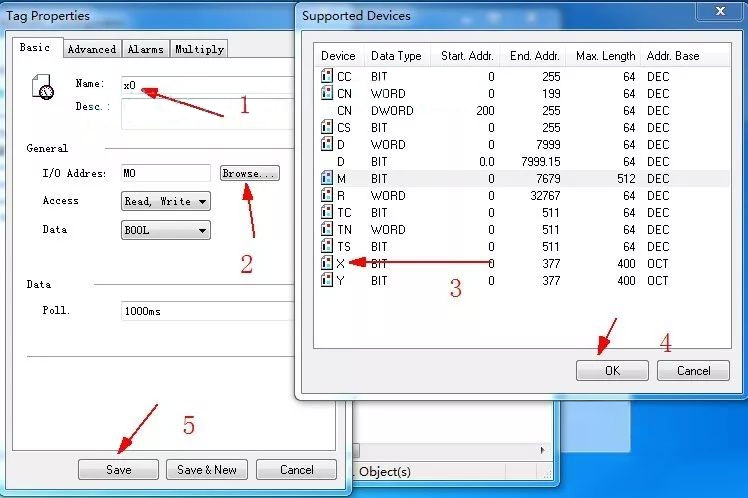

1改名。2选数据类型，记得选好后改I/O Addres名字！

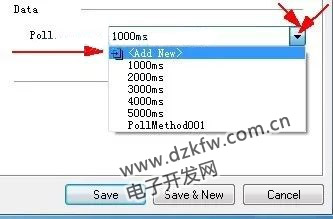

对于变量的实时性，可从这里修改时间。



本例OPC建完变量如下如

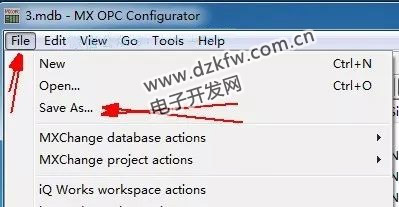

记得保存！

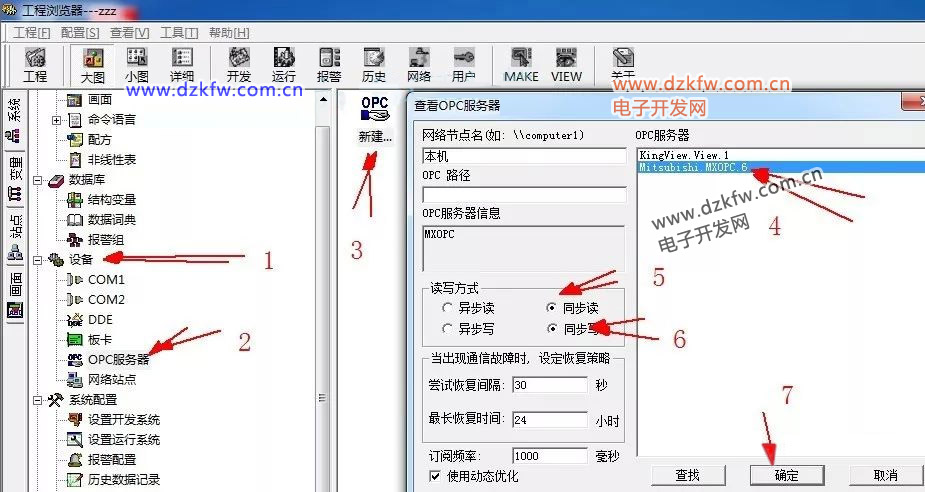

打开KingView组态王，建立OPC服务器连接，记得读写方式改为同步读写。

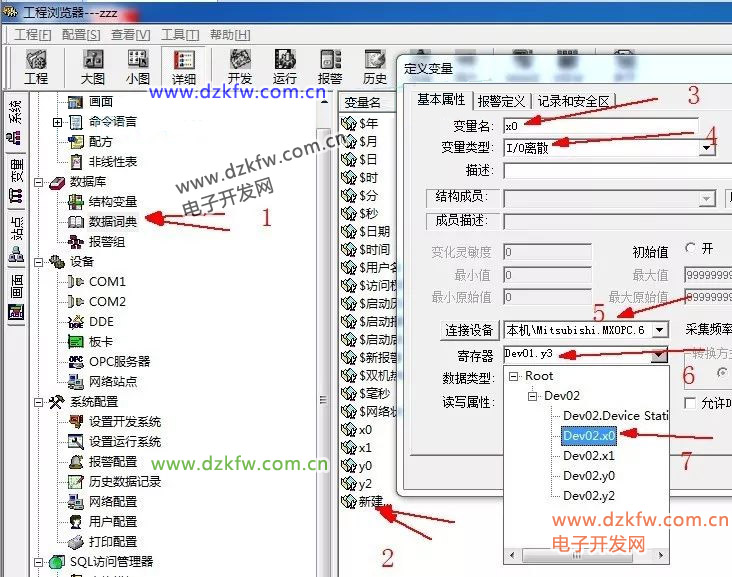

组态王建立变量，连接设备，寄存器，数据类型，与OPC建立的变量对应上。



本例组态王建完变量如下如



开始组建画面与变量连接，具体看大伙自己组态，保存，切换到View。



最终效果图



2Gx Developery与组态王这里需要注意：对于GX Works2，PC Side I/F 需要选GX Simulator2 。                       对于Gx Developery，则选GX Simulator。

其他注意：

GX Developery编程软件的仿真器对于FX系列CPU最高仅支持FX2N，因此如果CPU类型选FX3U，打开仿真器时候将报错！因此本例选FX2N系列CPU，除了上图与GX Works2不一样，其余都基本类似。

结语：

用GX Work3与组态王的仿真通信，如果采用Mx OPC Server 6.04，是不支持的！

本期基于上期制作的虚拟机文档进行详细演示，如果你照着学，出现错误提示，仅表示你软件没装好，解决办法：用我们的虚拟机文档或重装！
