三菱GX-Developer编程软件,是应用于三菱系列plc的中文编程软件,可在Windows 9x 及

以上操作系统运行。

1 GX-Developer 编程软件的主要功能

GX-Developer 的功能十分强大，集成了项目管理、程序键入、编译链接、模拟仿真和程序

调试等功能，其主要功能如下：

(1) 在GX-Developer 中，可通过线路符号，列表语言及SFC 符号来创建PLC 程序，建立

注释数据及设置寄存器数据。

(2) 创建程序PLC程序以及将其存储为文件，用打印机打印。

(3) 该程序可在串行系统中与PLC进行通讯，文件传送，操作监控以及各种测试功能。

(4) 该程序可脱离PLC进行仿真调试。

2 系统配置

(1) 计算机

要求机型:IBM PC/AT(兼容);CPU:486以上;内存: 8兆或更高(推荐16兆以上);显示器:分辨

率为800×600 点,16色或更高。

(2) 接口单元

采用FX-232AWC型RS-232/RS-422转换器(便携式)或FX-232AW 型RS-232C/RS-422转换

器(内置式),以及其他指定的转换器。

(3) 通讯电缆

采用FX-422CAB型RS-422缆线(用于FX2，FX2C型PLC，0.3m)或FX-422CAB-150型RS-422

缆线(用于FX2，FX2C型PLC，1.5m)，以及其他指定的缆线。

3 GX-Developer 编程软件的安装

运行安装盘中的“SETUP”,按照逐级提示即可完成GX-Developer 的安装。安装结束后，

将在桌面上建立一个和“GX Developer”相对应的图标，同时在桌面的“开始\程序”中建立

一个“MELSOFT应用程序→GX Developer”选项。若需增加模拟仿真功能，在上述安装结束

后，再运行安装盘中的LLT 文件夹下的“STEUP”, 按照逐级提示即可完成模拟仿真功能的

安装。

4 GX-Developer 编程软件的界面

双击桌面上的“GX Developer” 图标，即可启动GX Developer，其界面如图1 所示。GX

Developer 的界面由项目标题栏、下拉菜单、快捷工具栏、编辑窗口、管理窗口等部分组成。

在调试模式下，可打开远程运行窗口，数据监视窗口等。

(1) 下拉菜单

GX Developer 共有10 个下拉菜单，每个菜单又有若干个菜单项。许多基本相同菜单项的

使用方法和目前文本编辑软件的同名菜单项的使用方法基本相同。多数使用者一般很少直接

使用菜单项，而是使用快捷工具。常用的菜单项都有相应的快捷按钮，GX Developer 的快捷

键直接显示在相应菜单项的右边。

(2) 快捷工具栏

GX Developer 共有8 个快捷工具栏，即标准、数据切换、梯形图标记、程序、注释、软元

件内存、SFC、SFC符号工具栏。以鼠标选取[显示] 菜单下的[工具条]命令，即可打开这些工

具栏。常用的有标准、梯形图标记、程序工具栏，将鼠标停留在快捷按钮上片刻，即可获得

该按钮的提示信息。

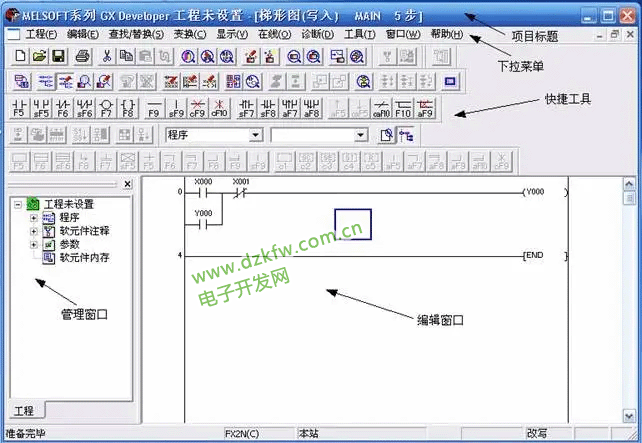

图1 编程软件的界面

(3) 编辑窗口

PLC程序是在编辑窗口进行输入和编辑的，其使用方法和众多的编辑软件相似。

(4) 管理窗口

管理窗口实现项目管理、修改等功能。

5 工程的创建和调试范例

(1) 系统的启动与退出

要想启动GX-Developer，可用鼠标双击桌面上的图标：

图2 为打开的GX-Developer 窗口。

以鼠标选取[工程]菜单下的[关闭]命令，即可退出GX-Developer 系统。

(2) 文件的管理

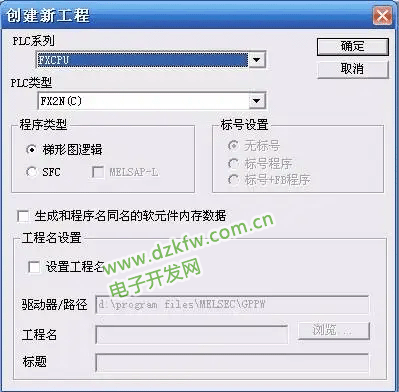

1) 创建新工程：选择[工程]-[创建新工程]菜单项，或者按[Ctrl]+[N]键操作，在出现的创建

新工程对话框中选择PLC类型，如选择FX2系列PLC后，单击[确定]，如图2所示。

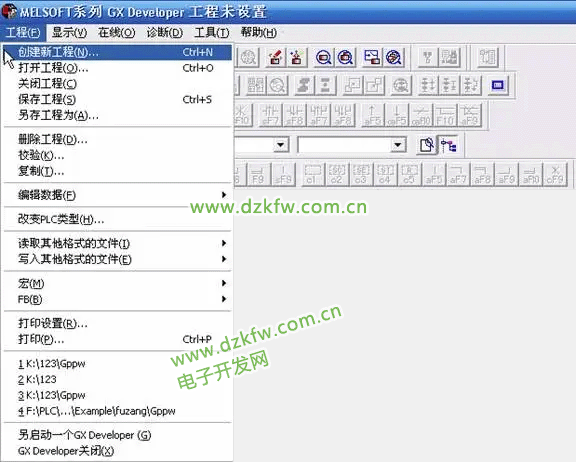

图2－1 创建工程


图2－2 创建工程

2) 打开工程：

打开一个已有工程， 选择[工程]-[打开工程]菜单或按[Ctrl]+[O]键，在出现的打开工程对话框中选择已有工程，单击[打开]，如图3 所示。


图3 打开工程

3) 文件的保存和关闭

保存当前PLC程序，注释数据以及其他在同一文件名下的数据。

操作方法是：执行[工程]-[保存工程]菜单操作或[Ctrl]+[S]键操作即可。

将已处于打开状态的PLC 程序关闭，

操作方法是执行[工程]-[关闭工程]菜单操作即可。

(3) 编程操作

1) 输入梯形图

使用“梯形图标记”工具条（见图4）或通过执行[编辑]菜单—[梯形图标记]（见图5），将已编好的程序输入到计算机。

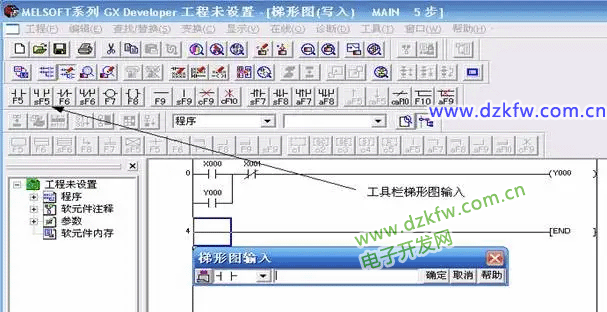

图4 输入梯形图

2) 编辑操作

通过执行[编辑]菜单栏中的指令，对输入的程序进行修改和检查，如图5所示。

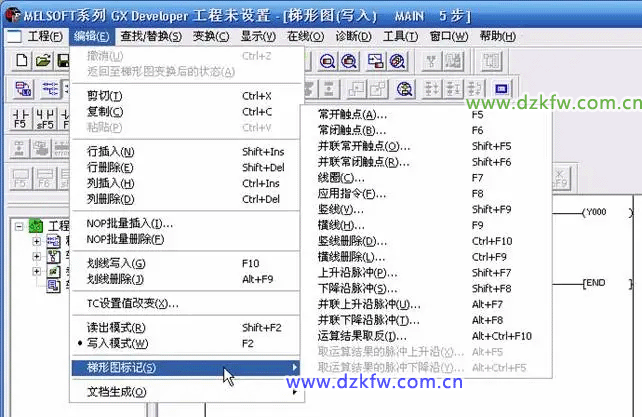

图5 输入梯形图

3) 梯形图的转换及保存操作

编辑好的程序先通过执行[变换]菜单-[变换]操作或按F4 键变换后，才能保存。如图6 所示。在变换过程中显示梯形图变换信息，如果在不完成变换的情况下关闭梯形图窗口，新创建的梯形图将不被保存。

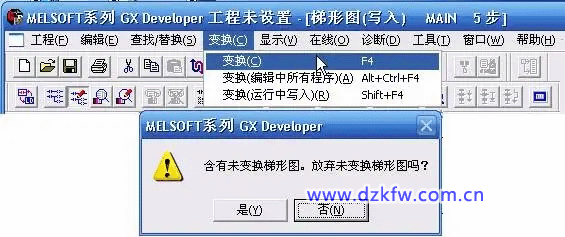

图6 梯形图的变换

(4) 程序调试及运行

1) 程序的检查

执行[诊断]菜单—[诊断]命令，进行程序检查，如果没有连接好PLC，则弹出图7：

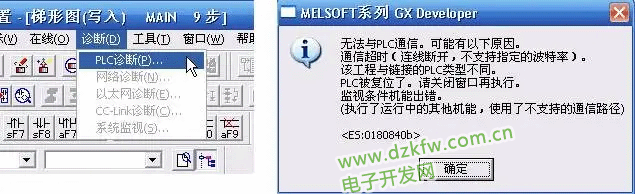

图7 程序检查

2) 程序的写入

PLC 在STOP 模式下，执行[在线]菜单→[PLC 写入]命令，将计算机中的程序发送到PLC 中，如图8

所示。出现PLC写入对话框，如图10所示，选择[参数+程序]，再按[执行]，完成将程序写入PLC。

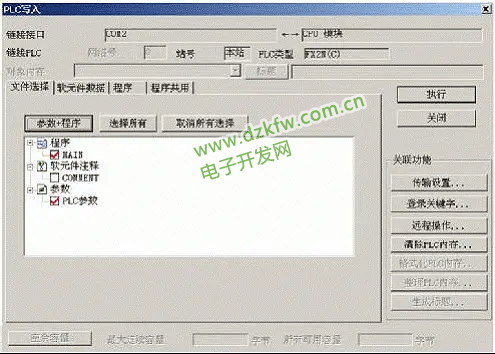

图8 PLC写入

3) 程序的读取

PLC 在STOP 模式下，执行[在线]菜单→[PLC 读取]命令，将PLC中的程序发送到计算机中，如图9

所示

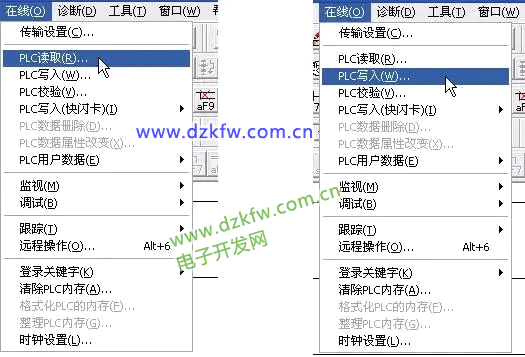

图9 PLC读取和写入

传送程序时，应注意以下问题。

① 计算机的RS232C端口及PLC之间必须用指定的缆线及转换器连接。

② PLC必须在STOP模式下，才能执行程序传送。

③ 执行完[PLC写入]后，PLC中的程序将被丢失，原由的程序将被读入的程序所替代。

④ 在[PLC读取]时，程序必须在RAM 或EE-PROM内存保护关断的情况下读取。

4) 程序的运行及监控

① 运行：

执行[在线]菜单→[远程操作]命令，将PLC设为RUN 模式，程序运行，如图10 所示；

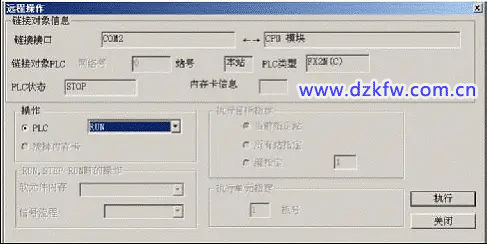

图10 PLC程序运行控制

② 监控：

执行程序运行后，再执行[在线]菜单→[监视]命令，可对PLC的运行过程进行监控。结合控制程序，操作有

关输入信号，观察输出状态，如图11 所示


图11 PLC的监控

注：在PLC写入对话框中也可以进行远程操作

5) 程序的调试

程序运行过程中出现的错误有两种：

① 一般错误：运行的结果与设计的要求不一致，需要修改程序先执行[在线]菜单→[远程操作]命令，将PLC设为STOP模式，再执行[编辑]菜单→[写模式]命令，再从上面第3)点开始执行（输入正确的程序），直到程序正确

② 致命错误：PLC停止运行， PLC上的ERROR指示灯亮，需要修改程序先执行[在线]菜单→[清除PLC内存]命令，见图12 所示；将PLC内的错误程序全部清除后，再从上面第3)点开始执行（输入正确的程序），直到程序正确
