目录

一、交通灯实验目的

二、实验说明

三、 实验面板图

四、 实验接线

五、 实验手册的梯形图参考程序

六、 自己根据功能需求，绘制的顺序功能图

七、 根据顺序功能图，用置位复位指令绘制梯形图程序

八、 小结

硬件选择：西门子S7-200 SMART PLC CPU:SR20 (继电器输出）

软件：STEP 7-MicroWIN SMART

一、实验目的

熟练使用基本指令，根据控制要求，掌握PLC的定时器和寄存器的用法，熟悉梯形图编程方法和程序调试方法，了解使用PLC解决一个实际问题。

二、实验说明

信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭；南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒；到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮,东西红灯亮维持30秒。南北绿灯亮维持20秒，然后闪亮3秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。周而复始。

三、 十字路口交通灯控制实验面板图,红绿灯

四、 实验接线

公共端接线：

1L、2L、M和实验模块的"COM"端相连；

2M、L+和实验模块的"V+"端相连。

输入输出接线：

五、 实验手册的梯形图参考程序

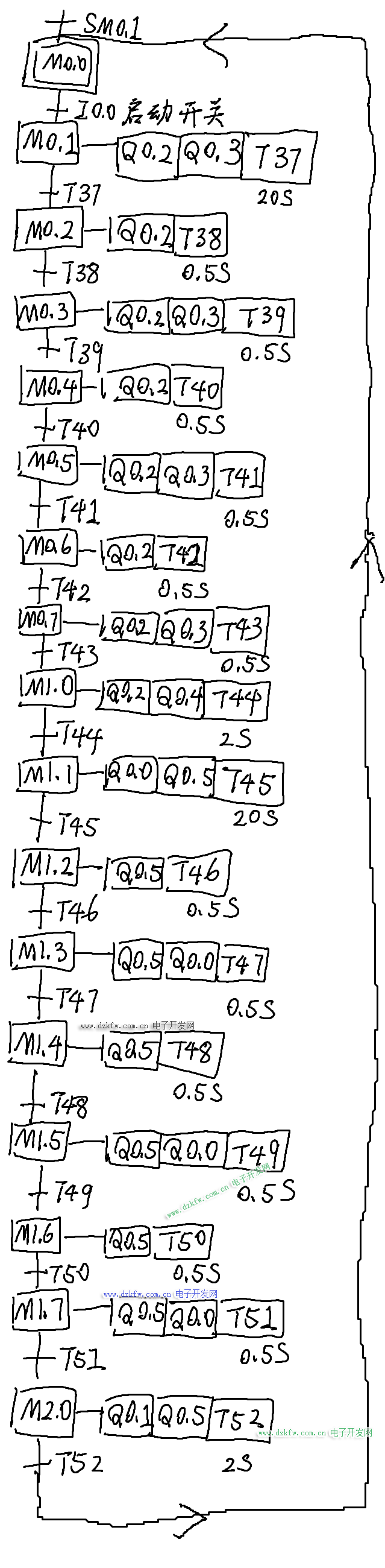

六、 根据实验功能需求，绘制的顺序功能图

七、 根据顺序功能图，绘制梯形图程序

用置位复位定时器指令的交通红绿灯梯形图

八、 小结

实验手册的例程和自己根据顺序功能图绘制的梯形图程序，均可以在实验平台上运行，实现需要的功能。

其中，实验手册的例程是根据经验设计法制作、并且优化过的，会降低程序的可读性。自己用顺序功能图+置位复位指令绘制的梯形图程序，看起来步骤会很多，但是每一步的功能单一，程序的可读性会比实验手册的例程好一些。

实验过程中，当我们要给PLC下载程序时，软件提示程序的PLC型号与实验平台的PLC型号不一致，在项目栏右键PLC的CPU型号并选择打开：

在弹出的窗口中，请根据你实际使用的硬件选择对应CPU型号，这里我们选择CPU SR20(AC/DCRelay)，因为实验平台的CPU是这个型号。

选择完成后，再次编译程序，下载至PLC，便能成功下载。
