S7-200 PLC的移位指令可以对字节(B)、字(W)、双字(DW)进行左移、右移、循环左移、循环右移等操作。指令格式如表3-4所示。    移位指令中的IN为源操作数；N为移位的位数：OUT为目的操作数；DATA为移位寄存器指令的待移入位数据；S - BIT为移位寄存器指令的最低位；N为移位寄存器指令的位数及方向控制字。要求源操作数和目的操作数的数据类型必须与指令类型相匹配。

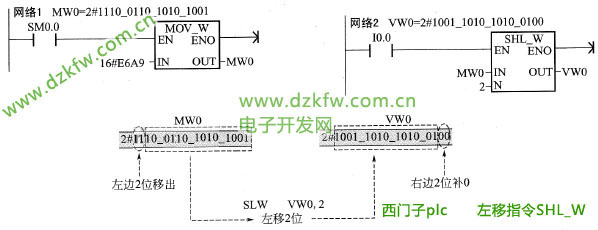

(1)左移指令SHL_W    对于左移指令．按指定位数(N)对源操作数(IN)依次左移N位，左边移出位自然丢失，右边空缺应补0，并将移位结果保存在目的操作数(OUT)中，源操作数(IN)保持不变。应用示例如图3-4所示。

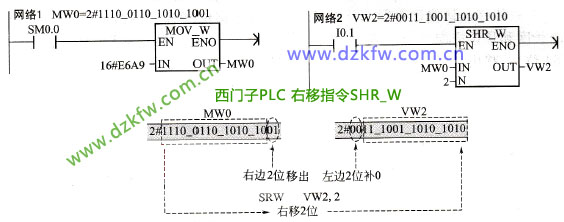

(2)右移指令SHR_W    对于右移指令，按指定位数(N)对源操作数(IN)依次右移N位，右边移出位自然丢失，左边空缺位补0，并将移位结果保存在目的操作数(OUT)中，源操作数(IN)保持不变。应用示例如图3-5所示。

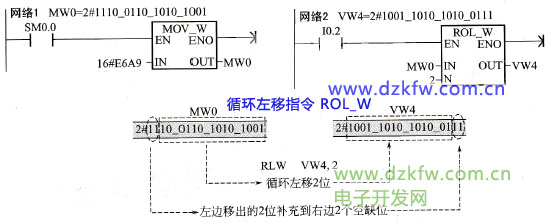

(3)循环左移指令ROL_W    对于循环左移指令，按指定位数(N)对源操作数(IN)依次循环左移N位，左边移出位补充到右边空缺位，并将移位结果保存在目的操作数(OUT)中，源操作数(IN)保持不变。应用示例如图3-6所示。


    图3-4    西门子指令 SHL_W左移指令应用示例


    图3-5   西门子plc SHR_W右移指令应用示例


    图3-6   西门子plc ROL_W 循环左移指令应用示例

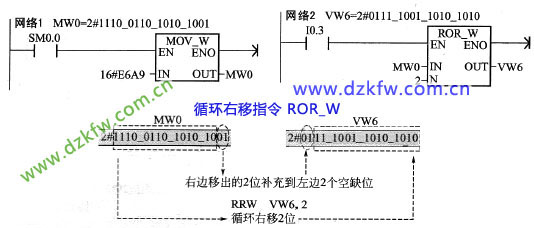

(4)循环右移指令    对于循环右移指令，按指定位数(N)对源操作数(IN)依次循环右移N位，右边移出位补充到左边空缺位，并将移位结果保存在目的操作数(OUT)中，源操作数(IN)保持不变。应用示例如图3-7所示。


    图3-7   ROR_W 循环右移指令应用示例    (5)移位寄存器    移位寄存器(SHRB)指令实际上是一种自定义移位寄存器。移位寄存器(SHRB)指令将DATA数值移入移位寄存器，并由S_BIT指定移位寄存器的最低位，由N指定移位寄存器的长度和移位方向（+N表示“移位加”，-N表示“移位减”，移位寄存器的最大长度为64位），移出位则放置在特殊功能存储器SM1.1（移出标志位）中。    使用以下公式可计算“移位寄存器”的最高位的地址(MSB.b)。
    其中，该公式计算出的整数部分为“移位寄存器”的最高位的字节地址，余数部分为“移位寄存器”的最高位的位序。例如：如果S_BIT为V33.4和N为14，则“移位寄存器”的最高位的地址为V35.1。

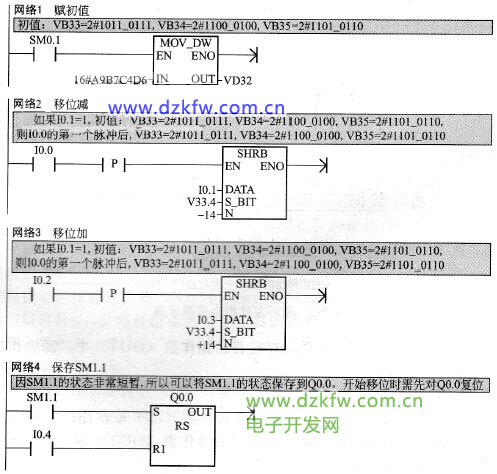

    图3-8    移位寄存器指令应用示例    移位寄存器指令的应用示例如图3-8所示。    在“移位减”（N为负值）中，输入数据(DATA)移入移位寄存器的最高位，并移出最低位(S_BIT)。移出的数据被放置在SM1. 1中。移位原理如图3-9所示。

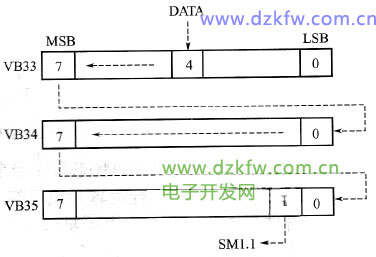

    图3-9    “移位减”的移位原理

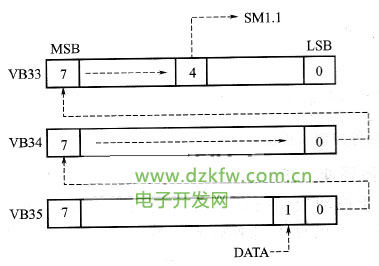

    图3-10    “移位加”的移位原理    在“移位加”（N为正值）中，输入数据(DATA)移入移位寄存器的最低位（由S-BIT指定），并移出移位寄存器的最高位。移出的数据被放置在SM1.1中。移位原理如图3-10所示。
