三菱plc循环移位与移位指令

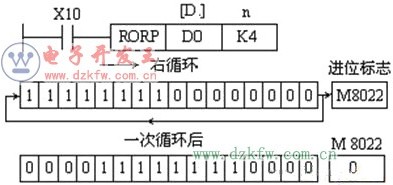

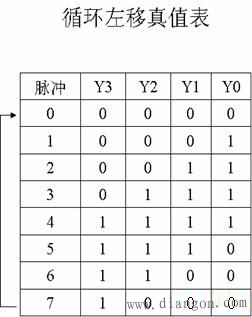

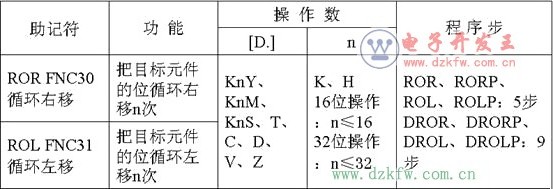

  右循环移位指令ROR、左循环移位指令ROL

  带进位循环右移指令RCR、带进位循环左移指令RCL

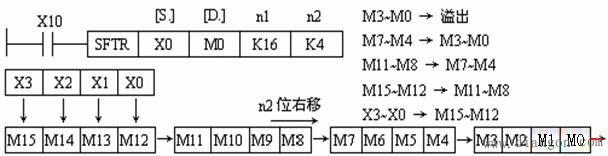

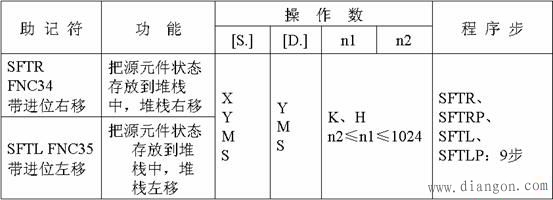

  位右移位指令SFTR、位左位指令SFTL

  字右移位指令WSFR、字左移位指令WSFL

  先入先出(FIFO)写入指令SFWR、读出指令SFRD

  1、右循环移位指令ROR、左循环移位指令ROL


  2、带进位循环右移指令RCR、带进位循环左移指令RCL


  执行RCR、RCL指令时,各位的数据与进位位M8022一起(16位指令时一共17位)向右(或向左)循环移动n位。在循环中移出的位送入进位标志,后者又被送回到目标操作元件的另一端。

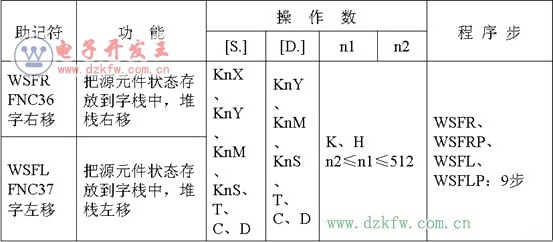

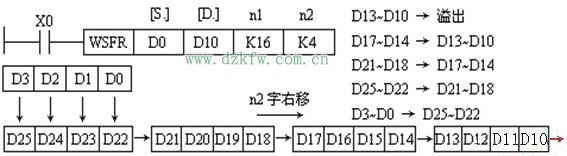

  4、字右移位指令WSFR、字左移位指令WSFL

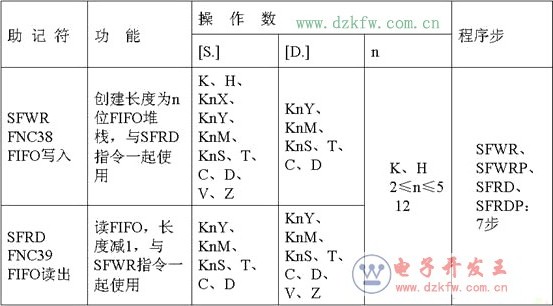

  5、先入先出(FIFO)写入指令SFWR、读出指令SFRD


案例:数码管显示控制

  用PLC控制七段数码管循环显示数字0~9,显示间隔1s。

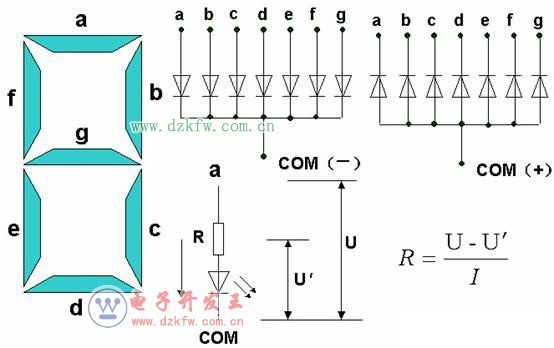

LED数码管工作原理

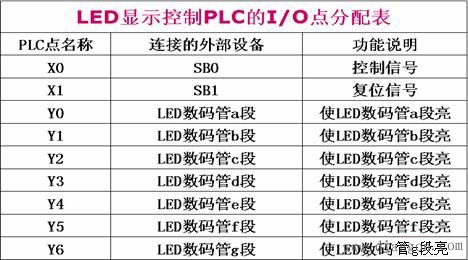

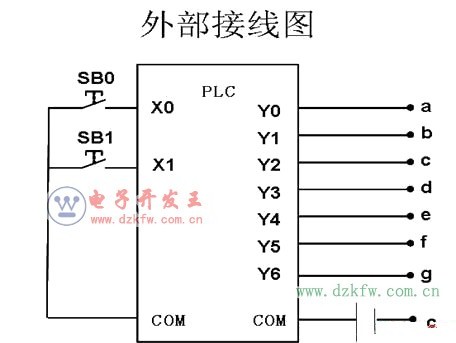

  一、硬件设计


  二、软件设计




a~g

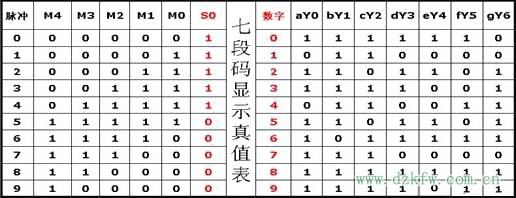

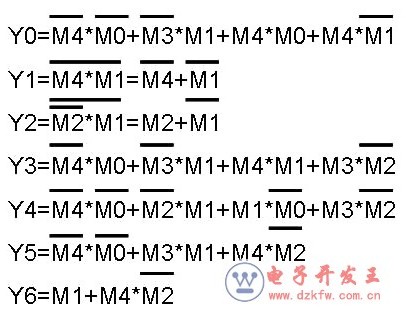

段逻辑译码关系

Tags:三菱plc,循环移位,移位功能,梯形图
责任编辑:admin
