采用STEP7-Micro/win编程软件编写PLC程序，实现S7-200PLC模拟电压的采集，并将采集到的电压值（数字量形式）放入寄存器VW100中。

 1、PLC梯形图

为了保证S7-200PLC能够正常与PLC进行模拟量输入通信，需要在PLC中运行一段程序。采用以下2种设计思路。

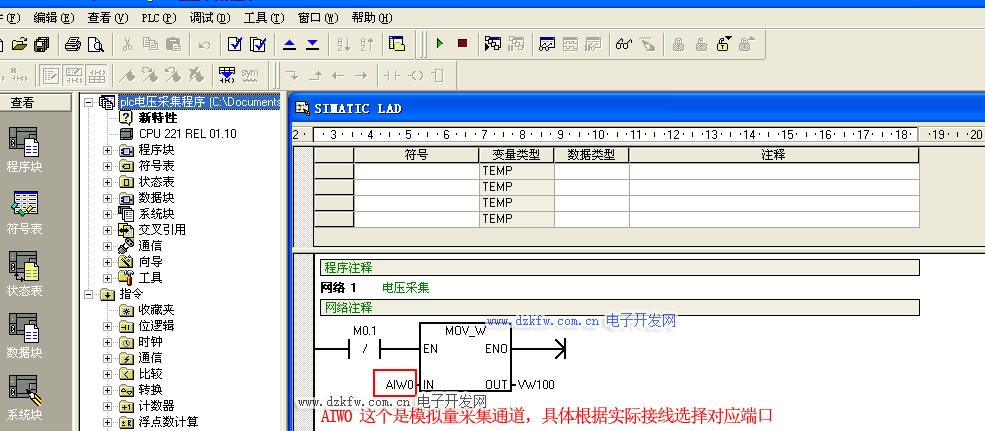

　　思路1：将采集到的电压数字量值（0~32000，在寄存器AIW0中）发送给寄存器VW100。上位机程序读取PLC寄存器VW100中的数字量值，然后根据电压与数字量值的对应关系（0~5v对应0~3200）计算出电压的实际值。PLC程序如图1所示。

 图1

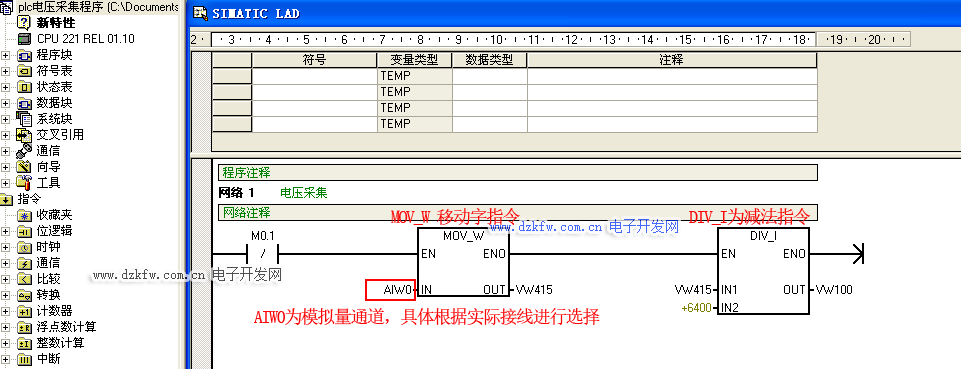

　　思路2：将采集到的电压数字量值（0~32000，在寄存器AIW0中）发送给寄存器VW415，该数字量值除以6400就是采集到的电压值（0~5v对应0~32000），再送给寄存器VW100。上位机程序读取PLC寄存器VW100中的值就是电压实际值。PLC程序如图2 所示。

 图2
