一、西门子S7-200 SMART PLC的MODBUS TCP通讯参数

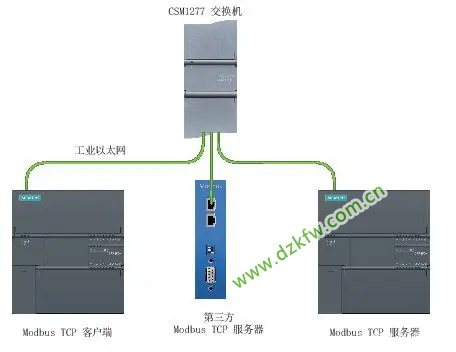

S7-200 SMART 支持做 Modbus TCP 的客户端或者服务器，可以实现 PLC 之间通信，也可以实现与支持此通信协议的第三方设备通信。通信伙伴数量比较多的时候，可以使用交换机，扩展以太网接口。

V2.4以下版本的SMART需要手动安装MODBUS TCP库，从V2.4开始软件集成了该库。STEP 7-MicroWIN SMART的库


Connect，BOOL，=1：服务器接受来自客户端的请求；=0：服务器可以断开已经建立的连接

IP_Port，WORD，服务器本地端口号

MaxIQ，WORD，对应数字量输入/输出点（对应Modbus 地址参数0xxxx或者1xxxx）

可设置范围：0-256,=0表示禁用对输入和输出的所有读取和写入。建议将 MaxIQ 值设置为 256。

MaxAI，WORD，对应模拟量输入参数（对应Modbus 地址参数 3xxxx）可设置范围：0-56。= 0表示禁用对模拟量输入的读取。要允许访问所有 CPU 模拟量输入，MaxAI 的建议值如下：对于 CPU CR40 和 CR60，为 0，对于所有其它 CPU 型号，为 56

MaxHold，WORD，用于 Modbus 地址 4xxxx 或 4yyyyy 的 V 存储器中的字保持寄存器数。

HoldStart，Dword，指向 V 存储器中保持寄存器起始位置的指针

Done，BOOL，TRUE：以下任一条件时为真：客户端已与服务器建立连接；客户端已与服务器断开连接；客户端已接收 Modbus 响应；发生错误FALSE：客户端正忙于建立连接或等待来自服务器的 Modbus 响应。

Error，BOOL，出现错误，仅一个周期有效

MBUS_CLIENT客户端，最多调用8个。

程序执行周期每次扫描都必须调用 MBUS_CLIENT，直到 Done 输出为 TRUE。在每个周期中，MBUS_CLIENT 均会退出，以便程序可以继续运行。客户端完成请求时，MBUS_CLIENT 将 Done 设置为 TRUE。

REQ，位，=0无通信请求，=1向服务器请求通信

CONNECT，位，=1：尝试与分配的IP地址及端口号建立连接；=0：尝试断开已经建立的连接，忽略Req的任何请求

IP_OCTET_1-4，字节，要通信的服务器的IP地址

IP_PORT，字，默认值502，服务器的IP端口号

RW，字节，模式选择，=0读，=1写

ADDR，双字，要进行读写的参数的 Modbus 起始地址

COUNT，字，数据长度，数据访问的位数或字数。数字量输入/输出Count=1表示1 bit，最大1920位，对于模拟量输入和保持寄存器，最大 Count 值为 120 字。

DATAPTR，指针，数据寄存器地址指针，指向本地用于读/写操作的数据地址区域的首地址DONE，位，请求已经完成且没有出错后，DONE位保持TRUE一个扫描周期的时间

BUSY，位，=1操作正在进行

ERROR，位，错误，保持为TRUE一个扫描周期的时间

STATUS，字，状态，用于输出错误代码

S7-200 SMART 做 Modbus TCP 通信，可以支持的功能码及功能描述及所占用的地址区，如表4.所示。客户端会主动的发送请求，服务器响应。在通信指令填写参数中没有直接填写功能码，而是通过多个参数填写共同确定功能码的。

表4.功能码概况说明


举例：和Modbus TCP服务器交换数据参数支持功能码：03，在客户端指令中设置两个参数确定03功能码：

RW=0：确定读取数据，（筛选出可能会使用的功能码:01,02,03,04），

Addr：40001-49999/400001-465535，表示交换数据为寄存器类型的数据。

二、200SMART的服务器端设置

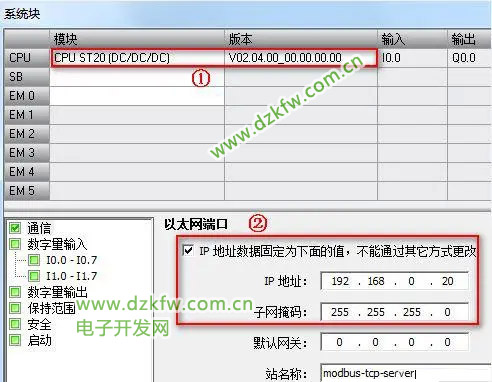

1、系统块中设置服务器的IP地址，以确保IP地址设置无误。此步骤为可选，如果确定IP地址设置无误，可忽略此步骤。设置方法如图所示。

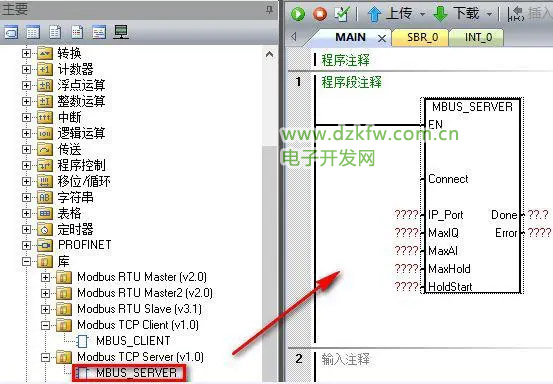

2、鼠标点击 MAIN 主程序的程序段1的编程区域，从库文件夹下找到 Modbus TCP 服务器指令 MBUS_SERVER，鼠标双击，指令出现在程序段1中，操作如图所示。

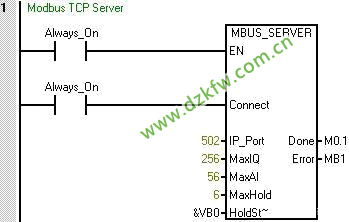

3、填写服务器指令参数，如图所示。

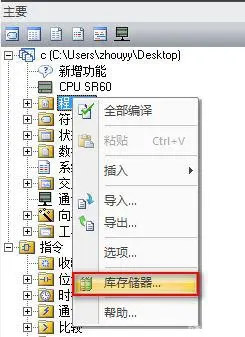

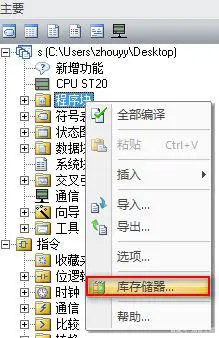

4、鼠标选中程序块文件夹，单击右键，下拉菜单中选择库存储器，如图所示。

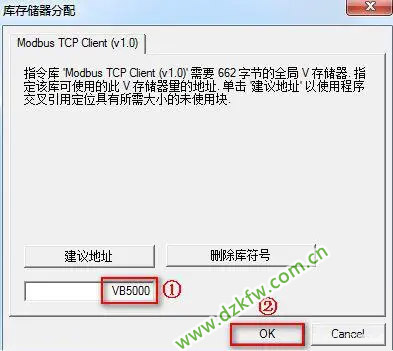

5、在库存储区分配对话框中手动输入存储区的起始地址。此实例为VB5000开始，以使指令库可以正常工作。确保库存储区与程序中其他已使用的地址不冲突。使用建议地址无法确定是否有地址重叠，所以推荐手动输入正确的库存储区首地址。如图所示。


6、编译项目，下载程序。

通信测试结果
由于客户端要读取服务器的数据，在状态图表中修改当前值，如图所示


三、200SMART的客户端设置

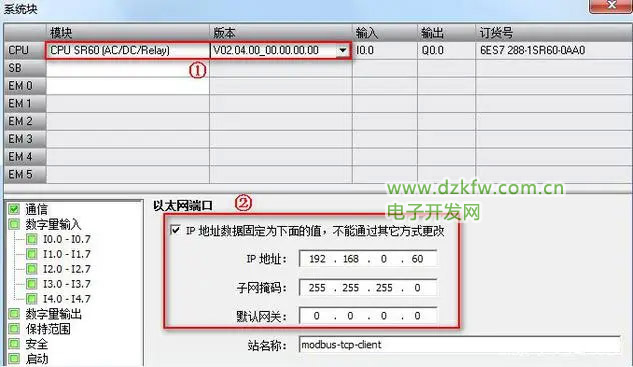

1、系统块中设置客户端的IP地址。设置方法如图所示。


2、鼠标点击 MAIN 主程序的程序段1的编程区域，从库文件夹下找到 Modbus TCP 客户端指令 MBUS_CLIENT，鼠标双击，指令出现在程序段1中，操作如图3.所示。

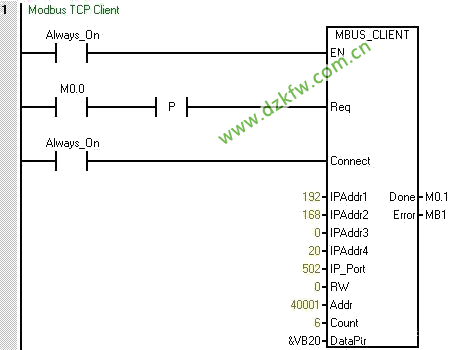

3、填写客户端指令参数，如图所示。


4、鼠标选中程序块文件夹，单击右键，下拉菜单中选择库存储器，如下图所示。


5、在库存储区分配对话框中手动输入存储区的起始地址。此实例为VB5000开始，以使指令库可以正常工作。确保库存储区与程序中其他已使用的地址不冲突。使用建议地址无法确定是否有地址重叠，所以推荐手动输入正确的库存储区首地址。如下图所示。


6、编译并程序

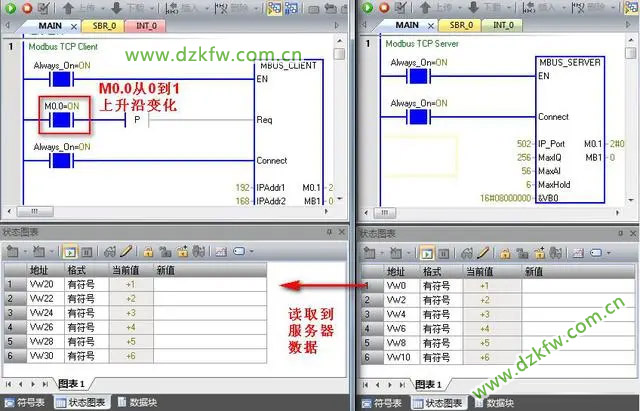

将M0.0置位为1，然后在状态图表中创建变量，VW20-VW30 共6个字，监视值如图7.所示。
