西门子S7-200 的模拟量输入输出地址 AIWO,AQWO 与模块应用。
初学西门子编程的朋友在模拟量地址上如何寻址总是有些小问题，我们拿CPU224主机和模拟领模块来说下具体通道地址：

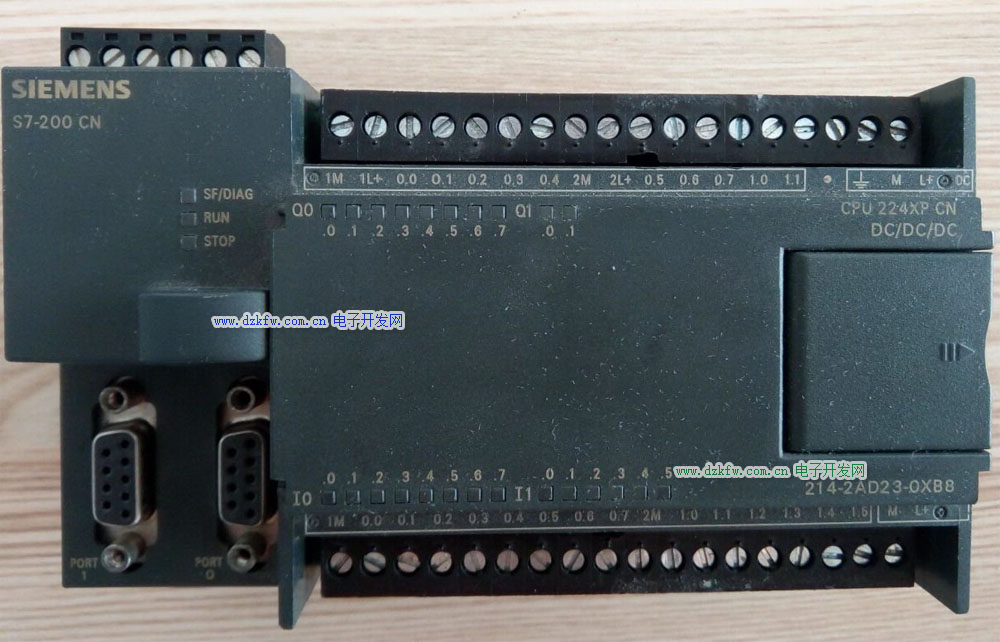

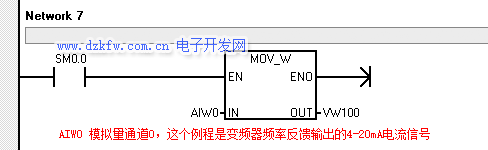

    首先西门子PLC CPU224XP主机上本身自带两路模拟量输入和一路模拟量输出，模拟量输入通道地址为AIW0和AIW2，模拟量输出通道的地址为AQW0.


     模拟量扩展模块的地址，输入通道是接着主机上第一路为AIW4，而第一个模拟量输出地址是AQW4，AQW2不能用，所以有的客户在学习西门子200编程时记住这些就可以对应你的信号了，不管是电流信号还是电压信号，地址是必须寻对的。我们很多客户都在怀疑我们的主机或模块是不是坏掉了，其实软件上有很多细节我们都没注意到，请及时咨询你的供货商技术即可，熟能生巧，希望初学者在编程学习中有更多进步。
CPU224 XP 本体上的模拟量输入通道的地址是 AIW 和AIW2:模量输出通道的地址是AQW0。值得注意的是，S7-200 的模拟量 I/O 地址总是以2个通道/模块的规律增加，所以CPU 224 XP后面模拟量模块的第一个模拟量输入通道地址是 AIW4:第一个输出通道的地址为 AQW4 (AQW2 不能用)。
由于 CPU XP 本体上的模拟量转换芯片的原理与扩展模拟量模块不同，所以本体不需要选择滤波。
CPU 224 XP 本体上的模拟量输入只能接 10V(正负)的电压信号，输出可以接电压和电流信号。M,I,V是模拟量输出端子，电压输出接 V，M端，电流输出接I,M端。M，A+,B+是模拟量输入端子，第一路信号接M,A:第二路信号接 M,B+。M 是公共端。但输出信号只能是正的电压0-10V 和正的电流0-20mA。

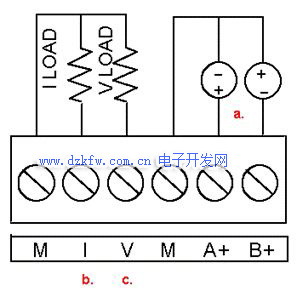

CPU 224 XP本体集成的模拟量I/O接线图如下：

图中：

a:此处表示A+和B+都可以接±10V信号

b:电流型负载接在I和M端子之间

c:电压型负载接在V和M端子之间

S7-224 XP 的两路模拟量输入通道被出厂设置为电压信号(0－10V)输入。为了能够输入电流信号，必须在 A+ 与 M 端 (或 B+ 与 M 端) 之间并入一个500 欧姆的电阻。并必须确保外接电流源具有短路保护以防损坏。因为没有充分隔离，外接电阻也可成为干扰源。

为了得到尽量精确的测量结果，推荐使用公差尽可能小的电阻。当在500欧电阻两端施加最大 28.8V 的电压时，电阻消耗功率为1.66W。要选择功率大于1.66瓦的500欧电阻。

模拟量比例换算

S7-200 CPU内部用数值表示外部的模拟量信号，两者之间有一定的数学关系。这个关系就是模拟量/数值量的换算关系。例如，使用一个0 - 20mA的模拟量信号输入，在S7-200 CPU内部，0 - 20mA对应于数值范围0 - 32000；对于4 - 20mA的信号，对应的内部数值为6400 - 32000。

模拟量转换的目的不是在S7-200 CPU中得到一个0 - 32000之类的数值；对于编程和操作人员来说，得到具体的物理量数值（如压力值、流量值），或者对应物理量占量程的百分比数值更重要，这是换算的最终目标。

1、通用比例换算公式

模拟量的输入/输出都可以用下列的通用换算公式换算：

Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl
