西门子S7-200Smart PLC Modbus RTU串口通讯梯形图实例

  手头上正好有西门子200smart plc及数码管，趁目前稍有空闲时间，一直想着做做它们之间的串口通讯测试。
  通过数码管显示温度转速电压数字等参数（触摸屏成本太高）

电气设备：200Smart+LED数码管
主机：西门子200smart

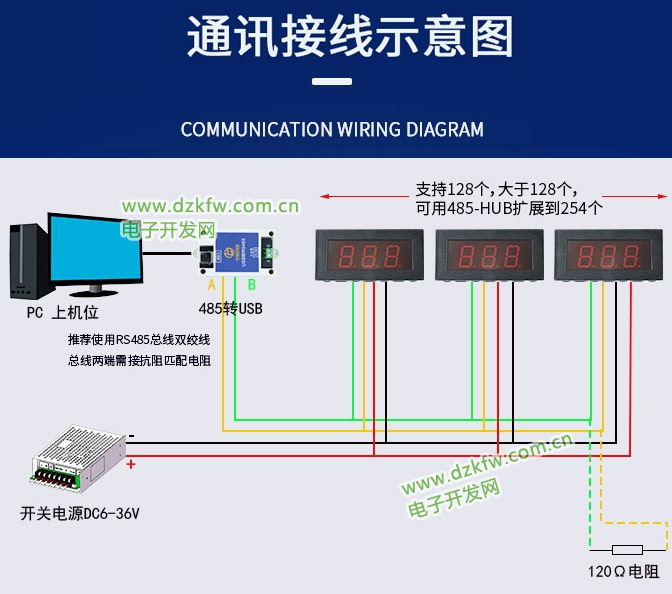

从机：LED数码管显示屏（RS485串口表LED数码管显示屏可调模块PLC通讯MODBUS-RTU协议3位）

本实例使用了S7-200 SMART的PORT0口


测试功能：
  通过I0.0触发显示西门子200Smart 的VD100内的数据内容（VD100+1）

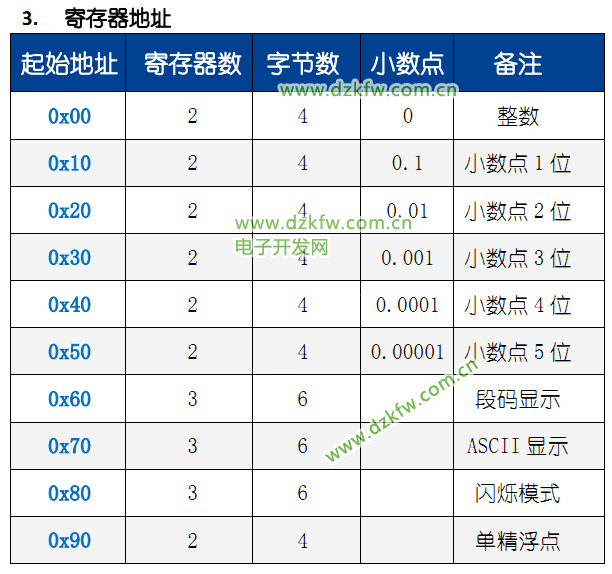

设备数码管寄存器地址（0x00）对应PLC地址40001
设备数码管寄存器地址（0x10）对应PLC地址40017
设备数码管寄存器地址（0x20）对应PLC地址40033

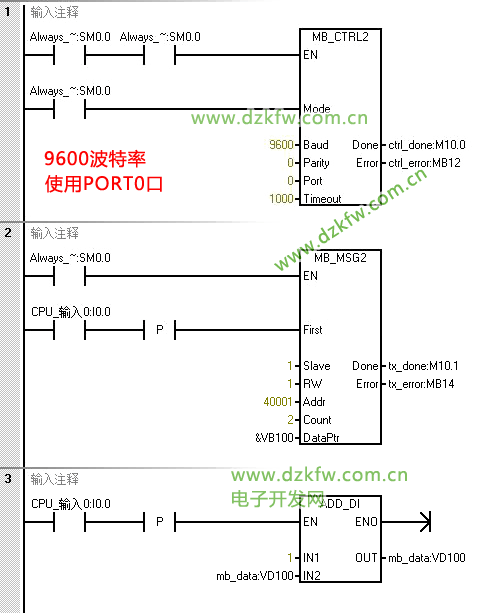

  西门子200smart编程思路：
  1.设置好串口参数，通过485将PLC串口数据传送至串口调试软件（显示PLC数据）
  2.熟悉LED数码管显示屏设备寄存器地址功能（用串口软件下发数据到数码管）
  3.修改PLC下发指令寄存器地址+字节长度
  4.如果显示不正常或不显示，可用调试软件确认数据波特率是否正常（或找厂家确认数据协议）

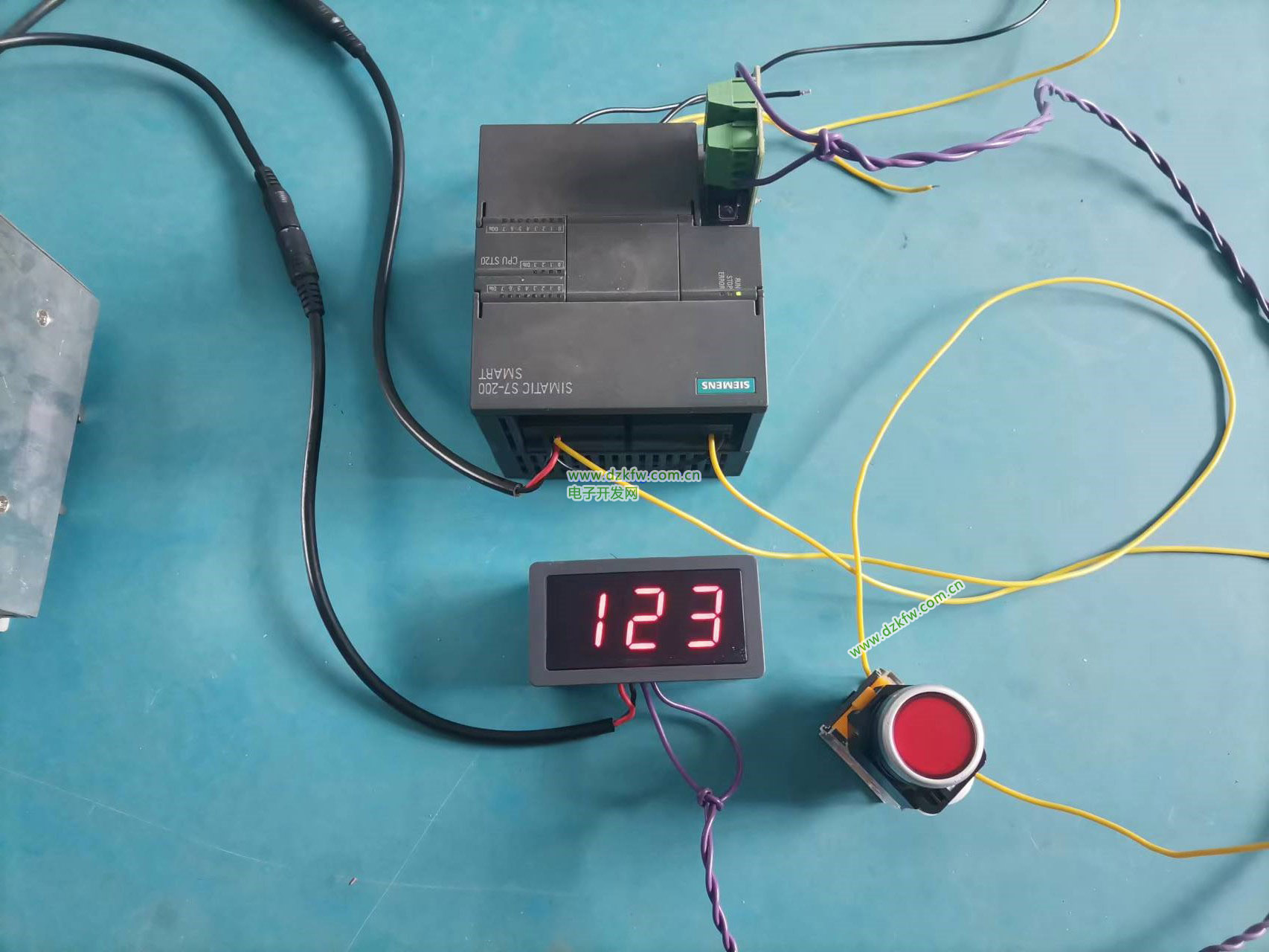

实物图如下：
