西门子plc S7-200上升沿中断初始化程序实例 ATCH和DTCH

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-06-11

西门子S7-200上升沿中断初始化程序实例

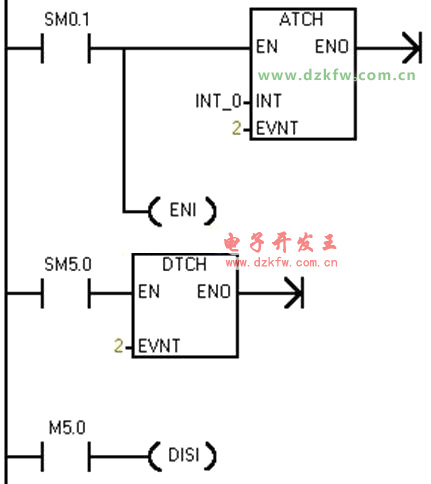

分析:查表2可知,I0.1上升沿产生的中断事件号为2。所以在主程序中用ATCH指令将事件号2和中断程序0连接起来,并全局开中断。程序如图1所示。
梯形图(主程序) ATCH和DTCH
西门子S7-200上升沿中断初始化程序实例
图1
语句表
LD SM0.1 //首次扫描时
ATCH INT_0 2 //将INT_0和EVNT2连接
ENI //并全局启用中断
LD SM5.0 //如果检测到I/O错误
DTCH 2 //禁用用于I0.1的上升沿中断
(本网络为选项)
LD M5.0 // 当M5.0=1时
DISI //禁用所有的中断
表2 S7-200 PLC中断事件及优先级

优先级分组

组内优先级

中断事件号

中断事件说明

中断事件类别

通信中断

0

8

通信口0:接收字符

通信口0

0

9

通信口0:发送完成

0

23

通信口0:接收信息完成

1

24

通信口1:接收信息完成

通信口1

1

25

通信口1:接收字符

1

26

通信口1:发送完成

I/O中断



0

19

PTO 0脉冲串输出完成中断

脉冲输出

1

20

PTO 1脉冲串输出完成中断

2

0

I0.0上升沿中断

外部输入

3

2

I0.1上升沿中断

4

4

I0.2上升沿中断

5

6

I0.3上升沿中断

6

1

10.0下降沿中断

7

3

I0.1下降沿中断

8

5

I0.2下降沿中断

9

7

I0.3下降沿中断

10

12

HSC0当前值=预置值中断

高速计数器

11

27

HSC0计数方向改变中断

12

28

HSC0外部复位中断

13

13

HSC1当前值=预置值中断

14

14

HSC1计数方向改变中断

15

15

HSC1外部复位中断

16

16

HSC2当前值=预置值中断

17

17

HSC2计数方向改变中断

18

18

HSC2外部复位中断

19

32

HSC3当前值=预置值中断

20

29

HSC4当前值=预置值中断

21

30

HSC4计数方向改变

22

31

HSC4外部复位

23

33

HSC5当前值=预置值中断

定时中断

0

10

定时中断0

定时

1

11

定时中断1

2

21

定时器T32 CT=PT中断

定时器

3

22

定时器T96 CT=PT中断

Tags:西门子plc,上升沿中断初始化
