MOV_B MOV_W MOV_DW MOV_R 指令问题 西门子plc的传送指令

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-05-15

MOV_B  MOV_W  MOV_DW   MOV_R  主要用于什么设备,比如数控 ,机器人之类的,请举例,越详细越好,本人初学者。最好能有一小段程序

问题补充:
能不能举几个例子

答:MOV_B  MOV_W  MOV_DW   MOV_R这些指令分别按字节、字、双字、实型格式传送不同地址间数值,没有具体的应用场景

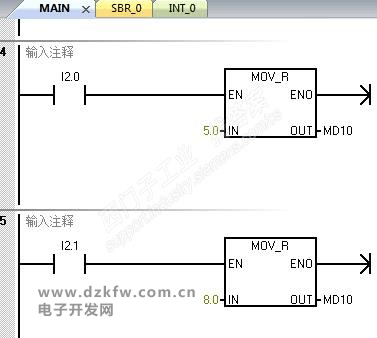

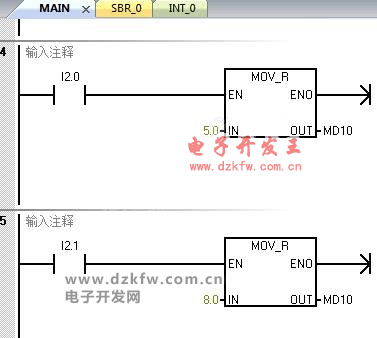

例如图1,1、2行的程序逻辑延伸到I0.7->Q0.7,则用3行的MOV_B即可实现,图2的程序按I2.0和I2.1的状态选择5或8的数值传送到MD10中

图片说明:西门子plc梯形图如下
