www.dzkfw.com.cn/Article/plcsoft/10084.html   西门子plc怎么产生PWM信号？下面列举实际例子程序：

可以利用西门子软件的PWM向导生成PWM波，非常简单。

如果要自己编程序的话，比较复杂。正好今天没事，试着编一下，使用西门子SMART PLC。

注：此程序是PWM周期和占空比均可调的，考虑各种极端情况，如果只是简单的满足题目，就太简单了。

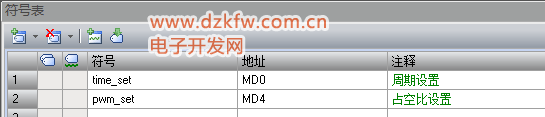

参数定义：time_set：MD0，32位浮点数，PWM波周期，单位：s

pwm_set：MD4,32位浮点数，PWM占空比，范围0-1。

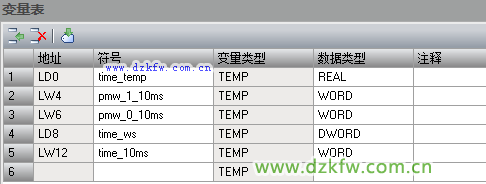

Q0.0：PWM输出。其他均为临时变量，可以忽略。


pmw_1_10ms为输出为1的时间，pmw_0_10ms为输出为0的时间

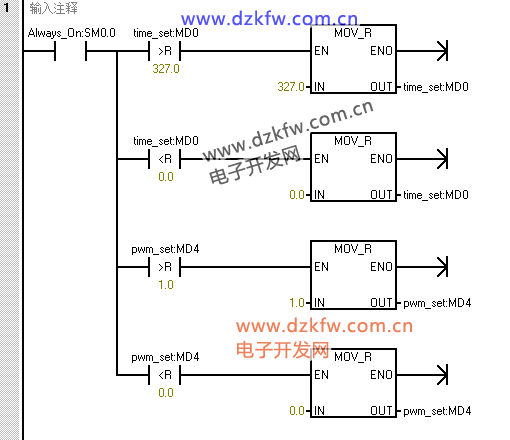

先对输入的数据进行判断，周期为0-327s（使用的定时器为10ms定时器，最大定时周期为327.67s），占空比为0-1之间的数字，输出非法数据恢复默认。

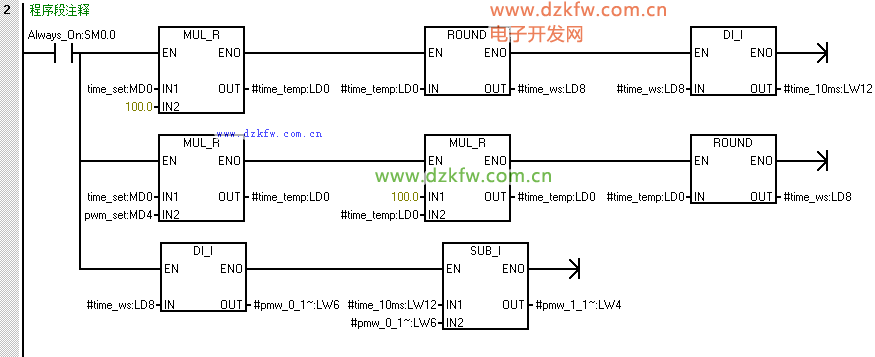

输入时间周期*100ms，然后ROUND指令取整，DI_I指令转化。第二行转化占空比，计算PWM为1的时间和PWM为0的时间。


T33计时PWM为0的时间，计时满之后，T33闭合，T34计时，Q0.0闭合，T34计时满之后，复位T33，重复该周期。

注意：因为占空比可能为1或0，因此要对占空比的时间进行一下对比，如果占空比为0，则让Q0.0一直输入，如果占空比为1，则此段程序不工作，Q0.0无输出。

亲测可用，程序无问题。
