西门子S7-200SMART编码器转速测量程序,中断程序和ATCH指令

作者:佚名    文章来源:网络整理    点击数:1562    更新时间:2024/9/12

一、算法说明


库的建立参考:www.dzkfw.com.cn/Article/plcsoft/9933.html




算法公式:



60000ms = 1min
(编码器分辨率∗倍频系数): 旋转一圈对应的脉冲数量

二、编码器转速测量功能块建立


1、算法中分子的计算:





2、算法中分母的计算:



3、存储上一个周期脉冲



4、在INT_0中调用子程序功能块:



三、高速计数器初始化


1、在主程序中编写高速计数器的初始化

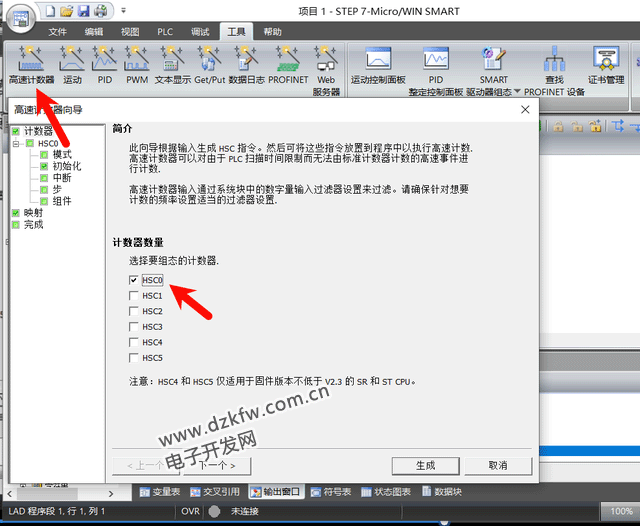

高速计数器初始化向导:











四、中断开启


定时中断 0(SMB34):时间间隔值10ms
ATCH: 中断连接指令将中断事件 EVNT 与中断例程编号 INT 相关联,并启用中断事件。
ENI: 中断启用指令全局性启用对所有连接的中断事件的处理。





Tags:编码器,测速,200SMART,西门子plc
