英威腾变频器故障代码
英威腾变频器故障代码涵盖了多种可能的问题，包括但不限于过载(OL)、编码器信号丢失(E7)、风扇故障(E8)、输出短路(Uo)、输出过压(Uv)、输出低压(Uu)、内部电压错误(EH)、通信错误(EU)、功率因数过低(PF)、内部错误(Er)等。此外，还包括逆变单元故障、电流检测故障、POFF故障、过压故障、输出缺相故障、过流OC故障、UV故障等。具体的故障代码如OC1、OC2、OC3代表过流故障，而5P1故障代码未在提供的资料中明确说明，可能需要进一步的技术支持或参考用户手册。

对于特定的故障代码如UV（输出过压）和STO（停止）的处理，一般涉及检查电源电压、电缆连接、电机负载状况以及变频器内部参数设置等。处理这些故障时，建议首先检查电源电压和电机负载是否在正常范围内，然后检查电缆连接是否良好，最后根据需要调整变频器的参数或进行内部检查。如果问题依旧存在，可能需要联系专业的维修服务进行深入诊断和修复。

如何进入英威腾变频器参数设置？

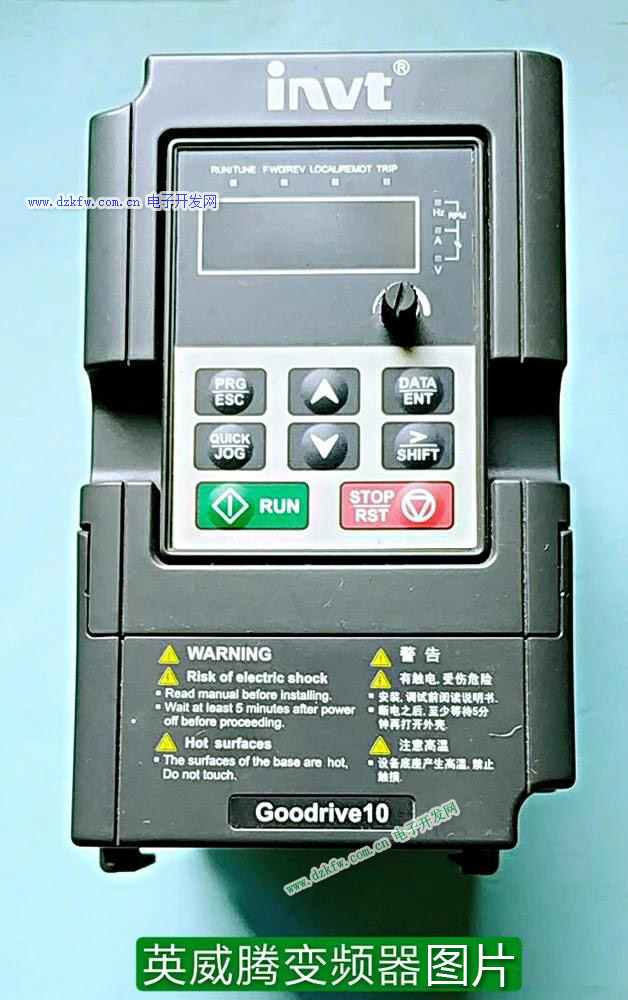

答:进入英威腾变频器参数设置，必须了解它的面板操作按键结构。见下图所示。

英威腾变频器与其它变频器一样，有三级菜单，三级菜单分别为:

1、功能码组号(一级菜单)；

2、功能码标号(二级菜单)；

3、功能码设定值(三级菜单)。

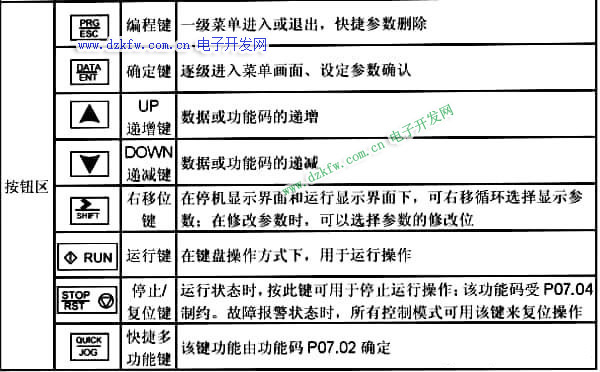

在三级菜单操作时，需要了解按键功能，见下图所示。

在三级菜单操作时，可按PRG/ESC键或DATA/ENT键返回二级菜单。两者之间的区别是，按DATA/ENT键将设定参数存入控制板，然后再返回二级菜单，并且自动转移到下一个功能码；按PRG/ESC键则可以直接返回二级菜单，不储存参数，并保持停留在当前功能码中。

另外有一些变频器，在使用过程中，使用者设置了密码，如果你不知道密码是无法进行参数的修改的，此时需要将P07.00设为0或者恢复缺省值也可以清除用户密码。

英威腾变频器的功能参数按功能分组，有P00~P29共30组，其中P18~28为保留。每个功能组内包括若干功能码。功能码采用三级菜单,如“P08.08”表示为第 P8 组功能的第8号功能码，P29 为厂家功能参数，用户无权访问该组参数。

为了便于功能码的设定，在使用键盘进行操作时，功能组号对应一级菜单，功能码号对应二级菜单，功能码参数对应三级菜单。

功能表的各列内容说明如下:

第1列“功能码”:为功能参数组及参数的编号；

第2列“名称”:为功能参数的完整名称；

第3列“参数详细说明”:为该功能参数的详细描述;当进行恢复缺省参数操作时，功能

码参数被刷新后恢复出厂值:但实际检测的参数值或记录值,则不会被刷新；

第4列“缺省值”:为功能参数的出厂原始设定值；

第5列“更改”:为功能参数的更改属性(即是否允许更改和更改条件),说明如下:

“○”:表示该参数的设定值在变频器处于停机、运行状态中，均可更改；

“◎”:表示该参数的设定值在变频器处于运行状态时，不可更改;

“●”:表示该参数的数值是实际检测记录值，不能更改。

变频器在接通电源后会显示各种状态，当接到有效命令后，会进入运行状态，键盘显示运行状态参数，键盘上的

RUN/TUNE 指示灯亮， FWD/REV灯的亮灭由当前运行方向决定。

在运行状态下，共有 20 个状态参数可以选择是否显示，分别为:运行频率、设定频率、母线电压、输岀电压、输岀电流、运行转速、输出功率、输岀转矩、P给定值、PD 反馈值、输入端子状态、输岀端子状态、脉冲计数值、多段速当前段数、模拟量AI1 值、模拟量 A12值、电机过载百分比、变频器过载百分比、斜坡给定值、线速度，是否显示由功能码 P07.05和 P07.06 按位(转化为二进制)选择，按 >>/SHIFT键向右顺序切换显示选中的参数,按 QICK/JOG(P07.02=2)键向左顺序切换显示选中的参数。

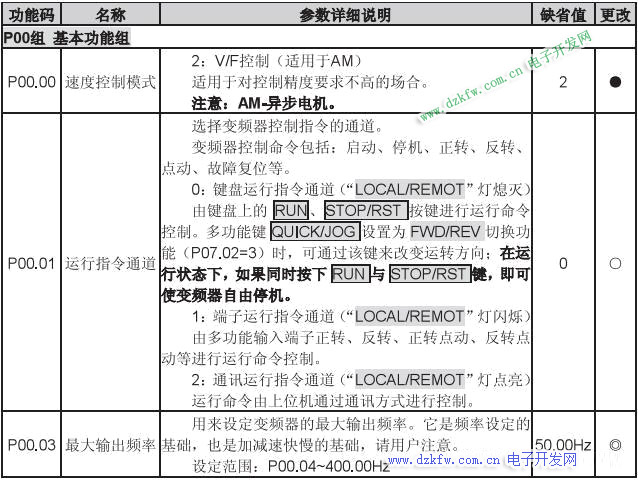

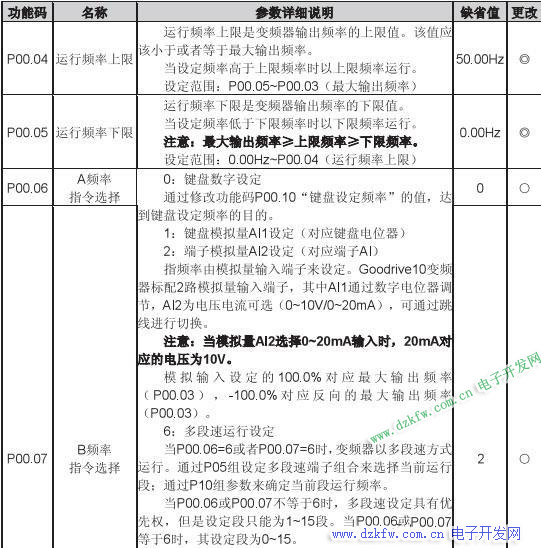

下面本人给提问者几个参数设置代码表。
