PLC定时器和计数器的应用程序,定时器梯形图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-08

定时器和计数器的应用程序:
1、接通/断开延时电路(定时器用作时间继电器)

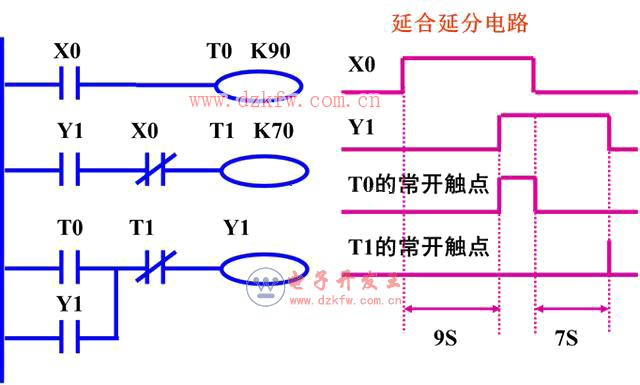

PLC梯形图:接通/断开延时电路(定时器用作时间继电器)
2、闪烁电路(用定时器产生周期脉冲信号)

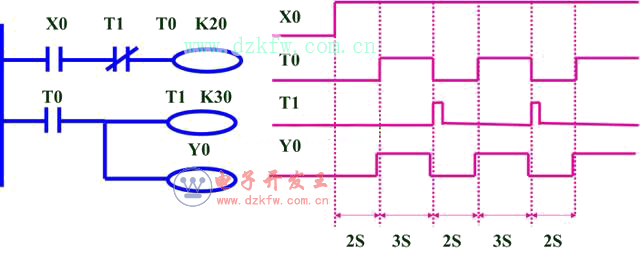

 PLC梯形图闪烁电路(用定时器产生周期脉冲信号)

3、定时范围的扩展

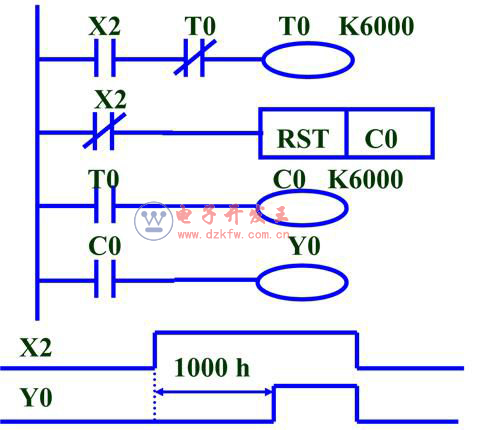

PLC梯形图定时范围的扩展
多个定时器组合电路:

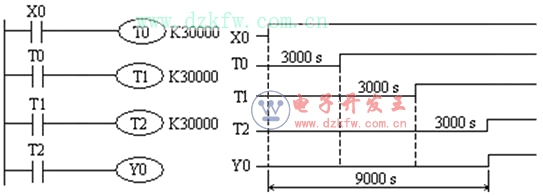

如图所示。当X0接通,T0线圈得电并开始延时,延时到T0常开触点闭合,又使T1线圈得电,并开始延时,当定时器T1延时到,其常开触点闭合,再使T2线圈得电,并开始延时,当定时器T2延时到,其常开触点闭合,才使Y0接通。因此,从X0为ON开始到Y0接通共延时9000s。

PLC梯形图多个定时器组合电路

Tags:定时器,计数器,plc,梯形图
