中、高层民用住宅楼梯照明经常会出现两种情况：一是无照明灯，给上、下楼的居民带来了很大的不便和不安全；二是有照明灯但无人管理，常常是长明灯，造成浪费。采用PLC对楼梯照明灯进行自动化管理，既安全可靠，又可节约用电。本节将通过一个简单的实例来介绍PLC在民用住宅楼梯灯照明控制中的应用，主要实现的功能是通过西门子的S7-200 PLC来控制楼梯灯的亮灭。

    一、控制要求

    本实例是一个较为简单的PLC控制实例，所有楼梯灯的亮灭全部通过PLC统一进行控制，具体的控制要求如下：

    楼梯不同层的ON按钮都统一接到控制输入端I0.0，当将I0.0的ON按钮按下时，则输出端Q0.0的灯发光30s，如果在这一段时间内又一次按ON按钮，则时间间隔又从头开始。这样可确保在最后一次按ON按钮，在30s内灯不会熄灭。

    如果按下ON按钮，使能输入端的I0.0的ON信号有效(I0.0=1)，则定时器T37复位(T37=0)。

    定时器T37从初始开始计时，同时，输出Q0.0被复位（Q0.0=1，灯亮）。当计时到30s，定时器T37置位(T37=1)，则再一次使输出Q0.0为OFF（Q0.0=0，灯灭）。

    楼梯灯的控制示意图如图9-15所示。

    二、控制系统硬件设计

    1．输入/输出信号分析

    根据上述的控制要求，可知该楼梯灯PLC控制系统的输入信号有：将灯开启的启动按钮1个；输出信号有：控制灯亮的输出信号1路。

    2．PLC资源分配表

    根据PLC控制系统所要实现的功能，可编写如表9-5所示的PLC输入资源分配表。考虑到该PLC控制系统输入输出信号数目较少，这里将输入/输出信号和其他编程元件的地址分配放在一起考虑。

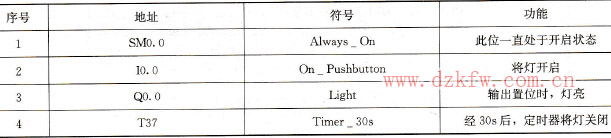

    表9-5    PLC的输入/输出分配表

    3．PLC选型

    根据表9-5中所示的输入/输出分配表，参看表2-1，本实例中PLC可选用西门子小型PLC中的CPU222作为控制主机。

    4．PLC控制系统示意图

    按照上述的控制功能描述，楼梯灯的PLC控制系统示意图如图9-15所示。

    三、程序设计

    根据控制功能要求，可设计如图9-16所示的PLC控制主程序流程图，其对应的梯形图和语句表如图9-17所示。

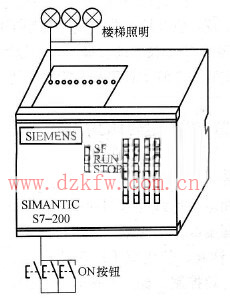

    图9-15    楼梯灯的控制示意图

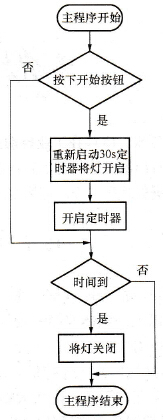

    图9-16    主程序流程图

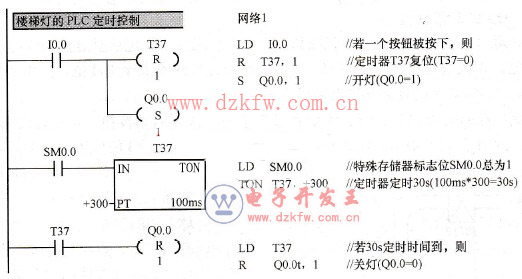

    图9-17    楼梯灯PLC控制的梯形图及语句表
