会员注册西门子200，模拟量0-32000，到SMART系列就是0-27648了?
首先要明确：量程、分辨率、精度这三个词！
先说量程：0-32000，以及0-27648是量程，和分辨率，精度都没啥关系，包括AD的转换芯片多少位的都没关系！以mA信号为例：0-20mA转换成数字值就是0-27648，所以每mA = 27648 / 20 = 1382.4，所以4mA 就是1382.4*4= 5529.6，所以就出现了5530-27648代表4-20mA了。但是为什么是0-27648呢？
16位AI，除去符号位，剩下15位，2^15 = 32768。
正常信号是4~20mA，对应的值为：5530~+27648，但是实际可以转换的信号范围要大于这个，最大电流可能会大于22mA，那么这时超限的电流信号转换后的值，就会出现超限，那么超过27648的时候可以做成报警信号，诊断时就可以很直观地看出。在200系列中，模拟量满量程对应32000，与16位最大正数32767相比，有大约2.3%的余量，余量很小，模拟量稍微超出满量程一点就可能超过32767，转换值可能就变成负的了，而27648与32767相比，有大约15.6%的余量，相对来说要更安全一些。
西门子：单极性输入范围
例如：电压输入0~10V，对应值为0~27648

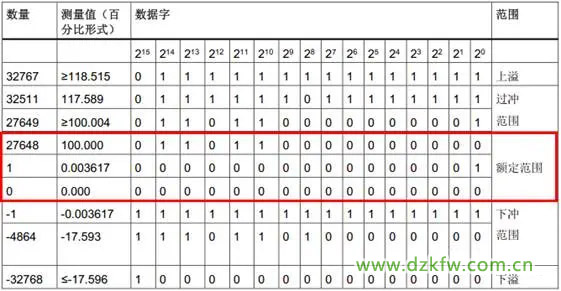

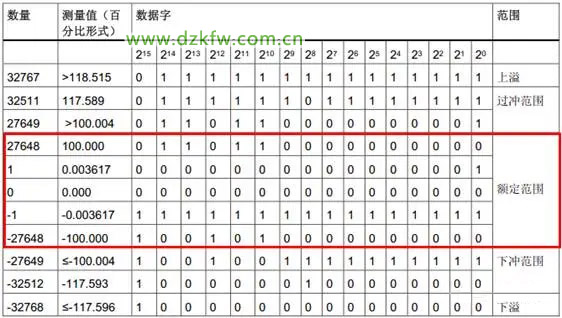

西门子：双极性输入范围
例如：电压输入-10~10V，对应值为-27648~27648
另外还有一个问题就是分辨率和精度的问题：
分辨率是 A/D 模拟量转换芯片的转换精度，即用多少位的数值来表示模拟量，模拟量模块的转换分辨率用于反映模拟量变化的最小单位。
精度问题就是最小能识别的值，比如我们日常的直尺，就是1mm的。

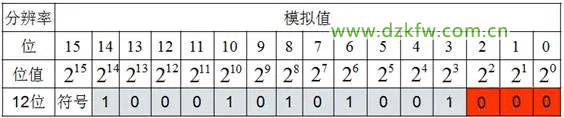

举例：12 位分辨率的模块，其数据从低字节的第四位（bit3）开始变化，其最小变化单位 2^3 = 8 ，bit0~bit2 则补“ 0 ”（红色图框为无效位）
设该模拟量通道类型为电压0~10V，满量程电压值10V对应数据27648，其能识别的最小电压值为：

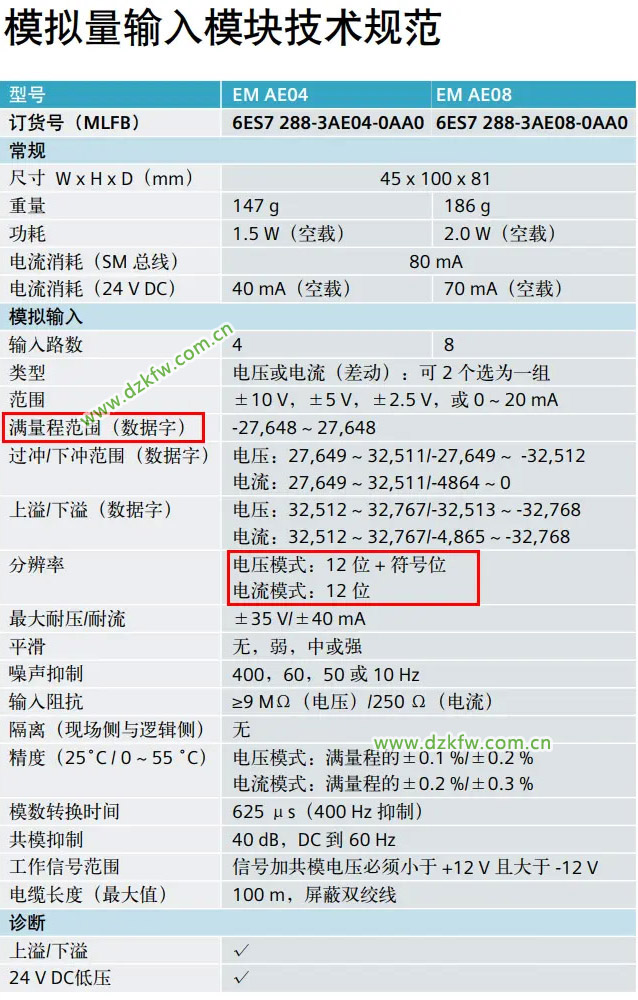

SMART 200 模拟量模块的参数：
西门子plc模拟量控制中27648这个数值怎么来的？我们知道模拟量值按字寻址，也就AIW，W是一个字，16位，最大值为32767，那为什么不用32767而用27648呢？这应该是西门子为模拟量转换值量程留了一定余量，如果用32767，模拟量超量程溢出的话，按着存储器特点，32767存储在16个位中，最高位符号位是0，其他15位全是1，再增长一点儿最高位进1，成负数了，岂不就乱了。所以留了百分之十五的余量。有不同见解的朋友评论区提出来讨论。
