组态数字量输出

单击 “系统块” (System Block) 的 “数字量输出” (Digital Outputs) 节点组态所选模块的数字量输出选项。 STEP 7-MicroWIN SMART

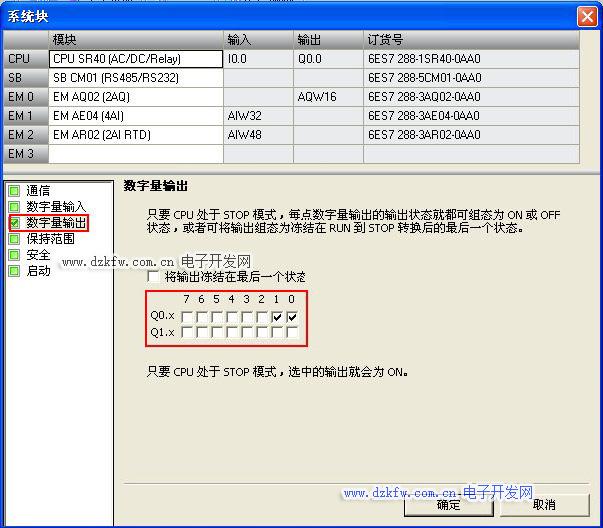

图1. 组态数字量输出设置窗口

当 CPU 处于 STOP 模式时，可将数字量输出点设置为特定值，或者保持在切换到 STOP模式之前存在的输出状态。
STOP 模式下，有两种方法可用于设置数字量输出行为：
● “将输出冻结在最后状态” (Freeze Outputs in last state) ： 单击此复选框，就可在进行RUN 到STOP 转换时将所有数字量输出冻结在其最后的状态。
● “替换值” (Substitute value)： 如果 “将输出冻结在最后状态” (Freeze Outputs in last state) 复选框未选中，只要 CPU 处于 STOP 模式，此表就允许选择每个输出所需状态。 单击要设置为 ON (1) 的每个输出的复选框。 数字量输出的默认替换值为 OFF (0)。
