如何使用西门子S7-200 Smart PLC的模拟量输入模块EM AE04和EM AE08

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/5/6

现场很多信号的检测与控制都要使用模拟量。所谓“模拟量(Analog)”,是指信号的值随着时间而发生连续变化的物理量。比如:温度的升降,转速的大小等等。很多PLC厂家都有模拟量采集(输入)与控制(输出)的模块,比如西门子S7-1200系列PLC的模拟量输入模块SM1231及模拟量输出模块SM1232、三菱Q系列PLC的模拟量模块Q64AD、Q68ADI等等。今天这篇文章,我们来聊聊西门子S7-200 Smart系列PLC的模拟量输入模块:EM AE04和EM AE08。

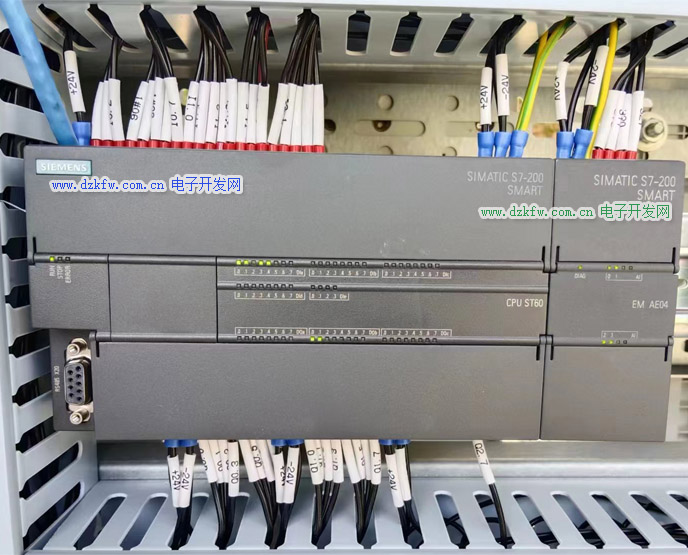

S7-200SMART和EM AE04模拟量输入模块

EM AE04有四路模拟量输入通道,EM AE08有8路模拟量输入通道,两者支持的电压信号包括:±10V,±5V,±2.5V,±1.25V四种;电流信号包括:0~20mA和4~20mA两种。

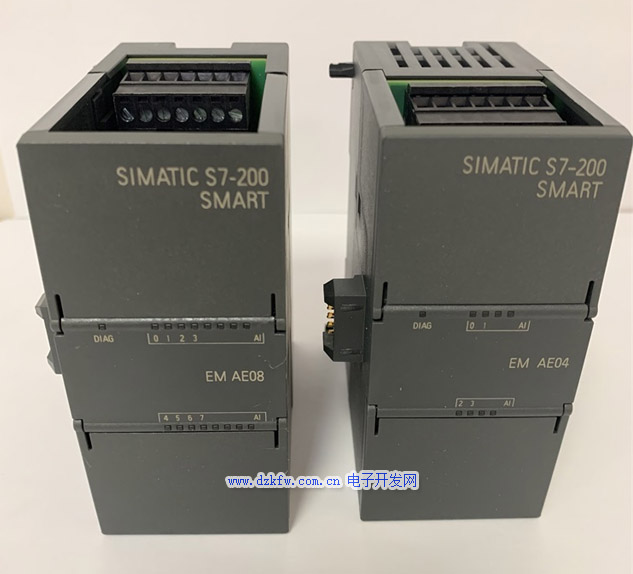

模拟量输入模块EM AE04和EM AE08

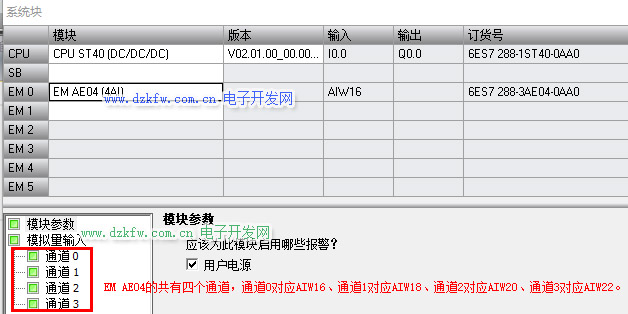

EM AE04的共有四个通道,通道0对应AIW16、通道1对应AIW18、通道2对应AIW20、通道3对应AIW22。

EM AE04的共有四个通道

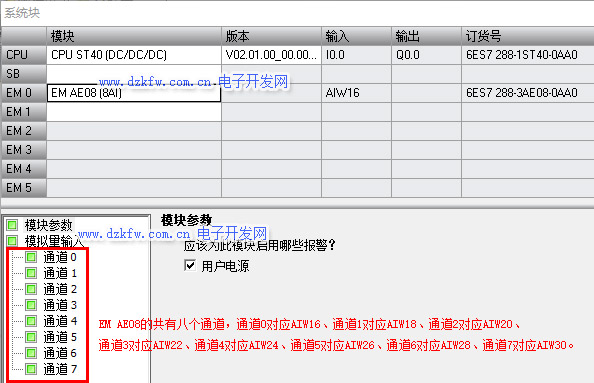

EM AE08的共有八个通道,通道0对应AIW16、通道1对应AIW18、通道2对应AIW20、通道3对应AIW22、通道4对应AIW24、通道5对应AIW26、通道6对应AIW28、通道7对应AIW30。

EM AE08的共有八个通道

EM AE04和EM AE08两种模拟量模块的转换精度相同,对于电压信号而言,转换精度为12bit+1bit符号位;对于电流信号而言,转换精度为12bit。(关于模拟量模块的转换精度,请参考文章:模拟量信号能被CPU直接处理吗?)

CPU并不能直接处理模拟量的信号,而是需要将其转换成相应的数值。对于双极性信号(比如:±10V),其正常转换量程范围为“-27648~+27648”;对于单极性信号(比如:4~20mA),其正常转换量程范围为:“0~27648”。

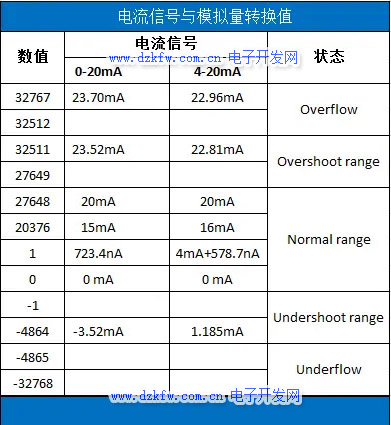

关于模拟量电压信号和电流信号转换的数值的更详细信息见下面两张表格:

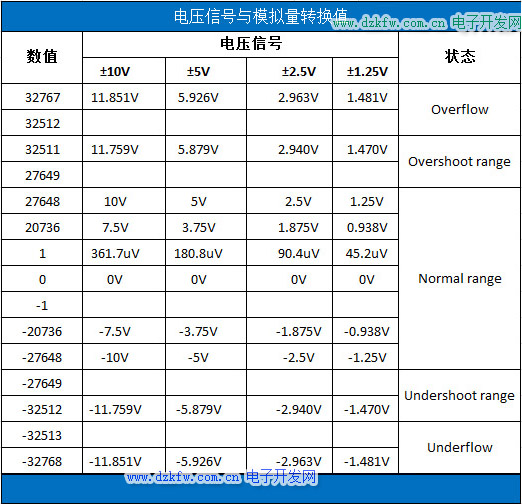

电压信号与模拟量转换值

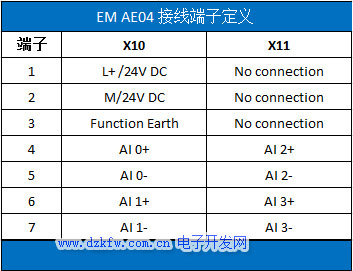

EM AE04有两个接线端子,上方为X10,下方为X11。X10的1号为24V电源正极,2号为电源负极,3号为功能接地。更多端子定义见下面的表格:

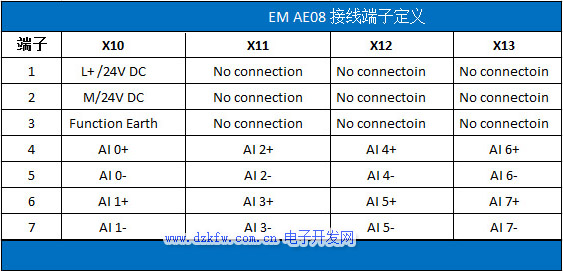

EM AE08有四个接线端子,上方为X10和X11,下方为X12和X13。端子定义见下面的表格:

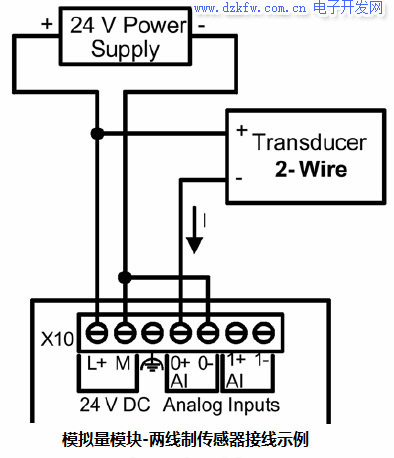

模拟量传感器可以分为两线制和四线制两种。四线制传感器有专门的电源线,而两线制传感器的一条线用来供电,另一条线用来传输模拟量信号。两线制传感器与模拟量模块的接线示意图如下:
两线制传感器与模拟量模块的接线示意图

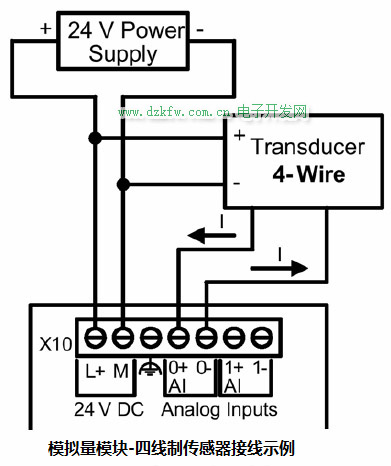

四线制传感器与模拟量模块的接线示意图如下:


四线制传感器与模拟量模块的接线示意图
好了,关于西门子S7-200 Smart系列PLC的模拟量输入扩展模块EM AE04和EM AE08就先介绍到这里



模拟量编程需要在STEP 7-MicroWIN SMART 软件里添加新的库文件,下载地址和教程如下

另外可以参考SMART库文件添加教程:http://www.dzkfw.com.cn/Soft/ruanjian/88.html

模拟量编程请参考这个教程 www.dzkfw.com.cn/Article/tixingtu/8585.html  电流信号发生器的采集
